■有峰引水 ▲
>神通川上流高原川から洪水時の余剰水を有峰貯水池に引水することが計画され,その第1期分年間約1億m3は実現され，第2期分6,000万m3は 今後実現される。
科 学技術振興機構
こんな表現を見付けた。北ノ俣川が１期分で中ノ俣川と双六川が２期分？それともこれらが１期分で更に増強の予定があったのかな？？
概念図 ▲
支流側の双六川は国 土地理院地図では金木戸川と成ってゐる。双六川こと金木戸川から有峰湖迄高低差80m位あるようだが発電する程ではな いのか？
常願寺川有峰開発はこち ら参照
出典：kabupro.jp双六川若しくは双六谷は双六岳近くの金木戸川上流を指すようなので上の地図様に高原川との合流部まで双六川とは呼ばないのではないか。
また神三ダムは神一ダムが適当だらう。北の俣は地図などでは全て北ノ俣だし北ノ俣分水槽から金木戸発電所取水堰堤の間には池の尾発電所がある筈なのに書い ていない。
和田川第一，和田川第二発電所有峰ダムへの引水（有峰引水）の「取水量等の報告」のデータ改竄という陸電が起こした事件(まああんま五月蠅いこと云わんで もとも思うけど，まあこういうのはきっちりしないとな～)に関して陸電が作成した資料の筈なのに細かいミスだらけである。志賀原発の活断層じゃないって データも改竄しとんちゃうか。
模式図 ▲
出典：経
産省上 の模式図(全体像はこちら)だと金木戸川側から20m3/sも 取水しているそうだが，上の地図と現実の地図の位置関係(池尾発電所付近)に一寸乖離 があるようにも見える。
また地図と水力.comの記述にも乖離がありそうだ。
水力.com
有 峰発電所 取水：神通川水系金木戸川＋折立、折立増設発電所＋和田川［有峰ダム］
池 の尾発電所 最大使用水量5.50m3/s 取水：金木戸川→中ノ俣川→北ノ俣川

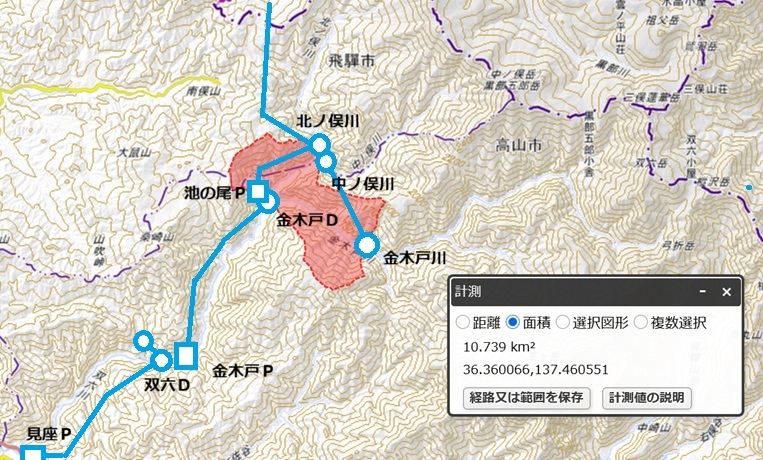

地 図だと
有峰発電所 取水：金木戸川(双六川)→中の俣川→北の俣川→和田川［有峰ダム］
池の尾発電所 取水：金木戸川(双六川)→中の俣川→北の俣川→池の尾発電所
に見える(金木戸川(双六川)→中の俣川→北の俣川迄共通)。

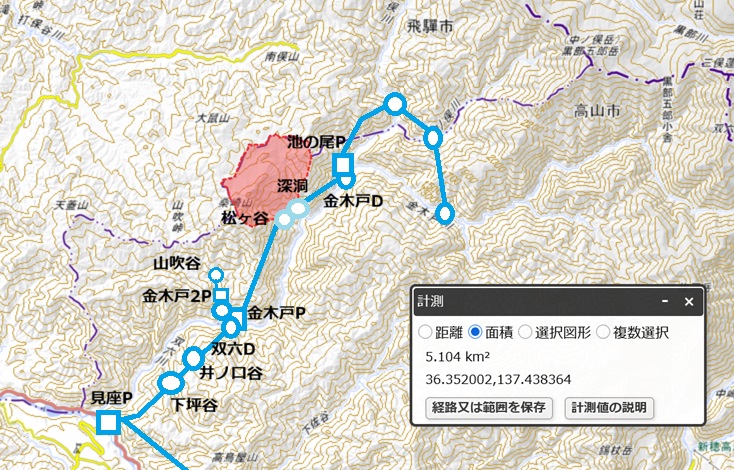

結局，有 峰引水模式図には(不祥事とは無関係の？)北陸電力池の尾発電所での発電が書いて無く て，池の尾発電所直下で取水して神岡鉱山金木戸発電所で発電し，更にその直下の双六ダムと高原川方面で取水して発電する富山共同自家発電(株)見座発電所 も書いてないから可怪しくて，国土地理院からは分水槽が読み取れないから分離してるように見えてしまっていて，水力.comは有峰引水の北の俣と中の俣 と分水槽を無視してるから一寸混乱しているようだ。

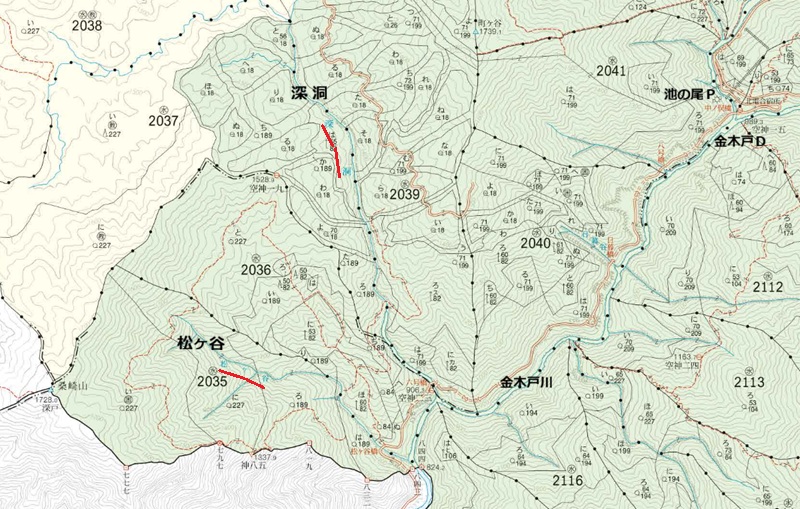

林野庁の図面(地図)発見♪［中 部森林管理局／巨 大ｐｄｆ注意］。

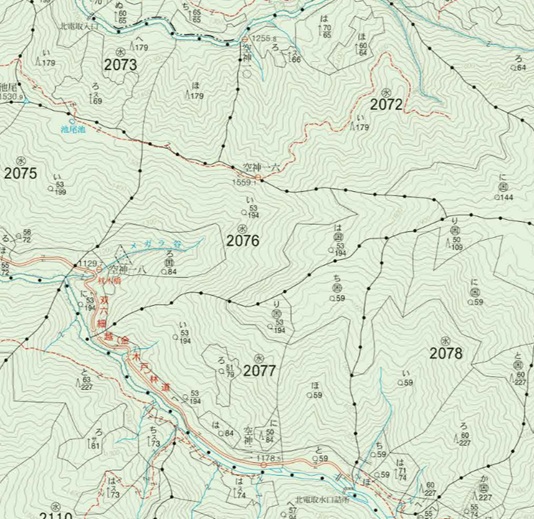

金木戸川(双六川)取水口と中ノ俣川取入口の間のメガラ谷でも取水出来そうだけど明記はされていない。また双方の施設は(有峰を運営する)電発ではなくて 陸電(林野庁は北電と書いている)の施設のようだ。
金木戸川(双六川)の「取水口」と中ノ俣川の「取入口」の微妙な表記の違いがなんか意味してるのかは気になる。
出典：国
交省
