西野川・開田高原などの水力発電(22.7)

関西電力(株) 御岳発電所［→御岳発電所］(王滝川はこち らも参照) ［wiki］ ［水 力］［ＤＢ］ 運開：1945.6,29［運開時：日本発送電・22.2MW］ 改修：2003.4…１号機ランナー交換，2004.5…２号機ランナー交換 最大認可主力：68,600kW　　常時出力：16,560kW［24.1%］ 最大使用水量34.4m3/s[82.5%] 有効落差229.00メートル（1・2号機）または229.21メートル（3号機） 総流域面積：416.1km2     １、２号機水車：立軸スプリッターランナーフランシス水車×２台　総出力４７６００ｋＷ     　　３号機水車：立軸フランシス水車　出力２５０００ｋＷ 導水路／流域面積 王滝川線：総延長１７２３４．０ｍ、主要導水路　幅３．９０ｍ×高３．９０ｍ、延長１６８１４．９ｍ　／137.5km2→西野川流域・小俣川流域・総流 域より引き算 小俣川支線：総延長４２４２．７ｍ、主要導水路　幅１．９０ｍ×高１．９０ｍ、延長４００１．４ｍ　／ 47.5km2→とは計測 西野川線：総延長１２６８５．７ｍ、主要導水路　幅２．５８ｍ×高２．５８ｍ、延長１２４９０．６ｍ　／231km2→牧尾ダムの記述により推計  取水(下で詳細)：王滝川［王滝川ダム］(1044.0m)・下 黒沢・濁 川・小 谷沢(本谷川；wiki)・(小俣川導水路)・立 間沢堰堤(wikiのみ)・千 沢(wikiなし？)・鈴ヶ 沢・溝 口川・大 又川・樽 沢・三 郎沢・(西野川導水路) 　　西野川導水路：末 川(1037.5m)・西 野川・管(く だ) 沢(wikiのみ)・床 並沢(wikiのみ)・鹿 ノ瀬川・湯 川・白 崩川・白 川　　小俣川導水路：鯎(う ぐい) 川・小 俣川　合計19箇所［ＤＢに は19箇所と明記されている。一方wikiに は20箇所と書かれている。御岳PSに取って後補で(御岳PSの運開が1945なのに対してwikiに よると王滝川ダムの竣工は1948)数ある取水口の一つに過ぎない小さな王滝川ダムの項で御岳発電所を扱わざる得ないのは完全にwikiの項目の 立て方ルールのバグだ な。。］ 放水：王 滝川(1,2 号機786.2m)・(3 号機783.0m) [常盤ダム] 取水位が違うから１・２号機と３号機で別系統かと思ったが上部水槽は一緒だった。導水距離の差が違う感じか？また三方向に岐れてるけど最後の一つは余水吐 であった。 １・２号機建屋 22.7 ３号機建屋(遠景・画面左奥)と１・２号機の放水路 ３号機水圧鉄管 余水吐 余水吐にしてはどん太い♪更にお猿の群れがいた。普段は水が流れてないだろうし居心地良いのか？？ 向かいの川は広くなっていてそのまま常盤ダムのダム湖になっていく。 22.7 さてここで早速課題である。ＤＢには19箇所と明記されているが，水力さんは 未確認と断り ながらも王滝川ダム以外に17箇所の取水地点を挙げており，合計 18箇所。惜しい。水力さんが正しいとして後一箇所不明なのである。一 方wikiには一箇所多すぎるか，二箇所多くて一箇所欠けてる可 能性がある。勿論ＤＢの19箇所がミスの可能性も ある。→22.7末・国 立公文書館を襲撃することにした。結局，wikiと認可(公文書)の記述が一致した。すげえなwiki。更には認可水量もあっさり 判明。公文書凄い。[TW] 水力 wiki 地理院 とは確認 認可 認可水量 備考 王滝川［王滝川ダム］ ◎ ◎ ◎ ◎ ◎ 19.07 下黒沢 ◎ ◎ ◎ 0.76 濁川 ◎ ◎ ◎ ◎ 1.90 小谷沢(本谷川) ◎ ◎ ◎ 0.23 許認可では本谷川 鯎川(小俣川導水路) ◎ ◎ ◎ ○ ◎ 3.23 小俣川(小俣川導水路) ◎ ◎ ◎ ○ ◎ 0.97 立間沢 ◎ ○ ◎ 0.15 千 沢 ◎ どうやらここにはなさそう。 鈴ヶ沢 ◎ ◎ ・ ◎ 1.18 鈴ヶ沢取り入れ口［東大地震研彙報1985］ 溝口川 ◎ ◎ ◎ 0.60 大又川 ◎ ◎ ◎ 0.77 樽沢 ◎ ◎ ◎ 0.52 三郎沢 ◎ ◎ ◎ 0.27 (薮原)［地 理院］［Ｇ］ ？ 偶々溜め池が水路上にあるだけで特に設備なし？ 御岳発電所 34.4 白川 ◎ ◎ ◎ ◎ ◎ 1.10 白崩川 ◎ ◎ ◎ ◎ ◎ 0.19 湯川 ◎ ◎ ・ ◎ 1.09 鹿ノ瀬川 ◎ ◎ ◎ ◎ 0.31 用水路みたいな小さいやつだったが… 床並沢 ◎ ・ ◎ 0.13 管沢 ◎ ・ ◎ 0.27 西野川［堰堤］ ◎ ◎ ◎ ◎ ◎ 10.11 末川［取水口］ ◎ ◎ ◎ ◎ ◎ 5.12 (47.97) 取水量合計 合計水量は47.97m3/sもある。王滝川ダム・西野川堰堤・末川取水口の主要３箇所で34.30m3/sとほぼ御岳発電所の最大使用水量 (34.4m3/s)である。 立派な余水吐があったが多くの水を捨ててしまってる様だ。(勿論，常時出力は最大出力の1/4程なので余水しないでフルに使えてる時間も多いのであろう) 水車の余力は未だ4MWあるのでその辺だけでも水圧鉄管太く出来ないものか。。 １・２号機は併せて44.4MWなのかな？１・２号機共用の水圧鉄管増設したりすると3.2MW程強化出来るかも。1.6m3/s程度の増強で良い？

【西野川・牧尾導水】 ということで西野川の水を態々電気使って牧尾ダムに汲み上げてるなら恒久的な施設作れば良いということになる。 新豊根や穴内川だと自然流下で水を寄せるのは無理だが牧尾は可能である。 流域面積：24.8km2　導水距離：5.78km こんな感じとなる。上を御岳発電所に取られているので効率指数は良くないが，流込式の発電所は出水時に安全の為取水を停止したりする事があるし，寧ろ出水 時が書き入れ時のダム貯留用 の導 水は棲み分けが可能であるとも云える。 西野川側の御岳発電所の流域面積が185km2と推定されるので，これらはそのまま上乗せしても良い。白川・西野川導水の流域面積は209.8km2（直 接：24.8km2・間接：185km2）である。途端に超効率案件になる。 まあ下で検討する西野川ダムが出来るなら不要かなと云う感じではある。牧尾ダム導水開発篇で西野川のダム開発無しの前提で検討してみる。

＜白川流域＞ 白川とその支流で御岳発電所は1.29m3/s程取水している。湯川は西野川の支流で白川の支流ではないが最上流部では似たような所から流れ出している。 河川名 堰堤 取水量［面積比］ 流域面積 取水位 その他 湯川 湯川堰堤 白川 白川堰堤 1.10m3/s[0.62] 17.5km2程 チロル式 白崩川 白崩川堰堤(仮称) 0.19m3/s[0.59] 3.2km2程 1029m程 湯 川　この上流にも取水口がある様だが未確認(めっちゃ薄いがこ れ［Ｇ］か？これだとするとこ こら辺［地理院］。もう近づき方が判らんｗ)。確かに川巾は広く取水出来そうだが岩礫磊々と云った感じ。 ～白川～ 牧尾ダム満水位(EL.880.0m)で取水するとこんな感じ。白川～牧尾ダム 4.3km，白川～西野川1.5km(計5.8km)，更に本洞川2.4km(8.2km・EL.920m)，東又川1.3km(9.5km・ EL.946m)となる。 西野川取水位だとこの広さ。 更に上1350m付近(湯川含む)の流域。17,2km2ある。1,7*1.5=2.55< 2.6m3/s取って，1050m付近へ落とすと6.5MW。行けるねぇ。 ［私案］御岳白川発電所 出力：6,900～6,400kW[+6.9MW] 水量；2.6m3/s 落差：295～315m 流域：17.6km2 取水：南俣川・北俣川(仮称)・湯川1350m 放水：白川［御岳発電所白川堰堤］1050～1030m 放水を現取水位の1030mではなく1050mも比較検討しているのは西野川ダム (案)満水位1050mを視野に入れてるからｗ 1370m取水，1030m放水でもっとでっかくやってみた♪［→開発篇］ ゲートがなくてコンクリートに囲われた部分あるのは西野川堰堤と類似的。 取水方式も西野取水堰と同じチロル式。 西野川堰堤にもあったけどKANSOテクノスなる会社の？作業小屋みたいなのが此処にも。関電の子会社かなんかで現場の管理業務でも委託されてる感じか。 詰め所と云ってもこんな所詰め込まれたくは無い感じであるが風雨は凌げそうか。またこの設備の名称が白川堰堤らしいことも確認出来る。 急流で可成りの勢いで水が駆け下りて来るが水量が莫大という感じでは無い。取水量の1.10m3/sもまあ妥当なのか。また大きな礫がゴロゴロしてるが， 大きいからチロルでも水路が砂で埋まったりはせずなんとかなってるのかね？それとも毎年の様に溝さらいでもしてるのだろうか？ 白崩川 支流なので白川より後に置いたが，上流から記述している本頁的には先ずは白崩川の方で取水してから白川である。 白崩橋を渡る。此処はもう白崩川分岐後で渡ってるのは白川である。白崩川を渡る橋ではなく白崩川を遡る道の橋という意味あいなのであろう。 橋を渡った直後に畜舎があり(飼糧の上に山羊が乗ってたｗ)，それを過ぎて暫くすると川に沿って遡り始める。 取水施設が現れた。 虻・蜂・蛇・蝮への注意を喚起している。 本当に今回の調査行では虻につきまとわれた。 金網越しに撮った取水設備。 白崩川取水堰堤(仮称)［地 理院・Ｇ］ 取水量：0.19m3/s[0.59] 流域面積：3.2km2程

年間2000～2500mm

【西野川ダム(案)】＝保留

開田高原発電所の下にちょっとしたダムを造りたい気がしている。規模感は差し当たってこんな感じ

(A)案　御岳発電所用に小規模なダムを建設 場所：西 野川EL.1015m 満水位：1040m　堤高：35m 湛水面積：17.4ha・利用水深3m 推定有効貯水量：約50万m3 推定流域面積：140km2以上 推定取水量：10m3/s程度か 取水：堤体付近に新設・旧西野川・末川取水堰堤は廃止 一寸物足りないな，， (B)案　大規模ダム建設・御岳にも導水路を延ばす(既存施設は廃止)が利 用水深が浅す ぎるので新規に専用の発電所も建設 場所：西 野川EL979m 満水位：1050m 堤高：80m　利用水深：30m 取水［位］：御岳発電所10m3/s［1037m］　西野川(or新御岳)発電所15m3/s［1050m］ 流込式で取水位が固定的な御岳と1050～1020m位で可変的に行ける西野川発電所と棲み分け可能である♪ 現御岳発電所の取水設備の内，末川・西野川・管沢(未確定)・床並(未確定)・鹿ノ瀬の３～５箇所を統合出来る。これらの取水量がいず れも不明確なのが残念だが最大使用水量35m3/s程度で流域の半分以上が西野川流域である，西野川流域の方が王滝川流域よりは降雨量が少ない，更に白川 流域や湯川よりは上流と云う事で多めに見積もっても15m3/s程ではなかろうか？ さて肝心の貯水量であるが，利用水深：30mとしてEL.1020mとして面積を計算すると15.2haとなる。 詰まり，最低でも15.2ha=15.2万m2*30=456万m3は貯留量があって，残りの未だカウントしてない面積は湛水面積44.5ha=44.5 万m2から利用水深面の15.2万m2を引いた約30万m2であり，これが約30万m3の底面積で水深30m（高さ）の錐だと仮定すると30 万m3*30m*(1/3)=300万m3の水量を持つと想定出来る。併せて750万m3程の貯留量を持つダムと いうことになる♪紀伊丹生川ダム，秋神白谷ダム，小坂川ダム，気田ダム，相川ダムなんかと並んで(25.12現在では変化もあって上矢作ダム，新小俣ダム，跡津川(打保谷)ダム，南川ダムぐらいかなぁ)とはずがたりイチオシの新規開発(orリバイバル)案件で ある。実際には錐ではなくＵ字型である事が多くてこの推計値よりはデカくなる事も屡々であるから900万m3程行けるかも知れない(900万m3となれば 愛知用水の下部の結節点，愛地池と同じ容量となる。)。 牧尾ダム(V=6,800万m3)の味噌川ダム(V=3,100.0万m3・総貯水量は5,500万m3)・阿木川ダム(V=2,200万m3・総貯水量 は4,400万m3)に比べれば勿論小さいが，まあそれらと協業して行けば良 い。 出典：水 資源機構② 流域は153.24km2。末川と西野川の合計取水量15m3/sに対してなかなか適合的な数値を叩き出してきたなｗ 御岳発電所の取水位に併せてある甲斐があったと云うものである。 これがあれば上で検討した西野川・白川下流での牧尾ダムへの導水は二重投資になって不要であろう。 河川名 取水量 流域 摘要 鹿 ノ瀬 川 0.31 床並沢 0.13 管沢 0.27 西 野 川［堰堤］ 10.11 末 川 ［取水口］ 5.12 15.94m3/s 現状割と10km2で1m3/sの法則(私の個人的な感想，経験則)が成立しててテンション上がる♪ ，この５河川以外に取水量は32.03m3/sもあってそれらがフルで取水している時は最大使用水量34.4mの為には2.0m3/s程度の放水 で良いまあ実際はそんなに都合良くはなってなくて大半それ以下の水しか取水出来ないのであろう。 西野ダムでの取水量は16.0m3/sは行けそうですな～。 と，ここまで考えて現状無圧トンネルの御岳なのでやって無さそうだけど，西野川の水を王滝川ダムに送水して貯水出来そうな気がしてきた。無圧トンネルや開 渠を改造する必要があるかも知れないけど，ダムを建設するよりはよっぽど安上がりである，， また，西野川ダムの満水位が1050mで設定すると各取水口から水が逆流して吹き出しそうな恐れもｗ ダムに1040m程度の位置で取水施設設置して，別途1050mから取水して常盤ダムで放水・発電する西野川発電所を建設したほうが良いのかも。 満水位1050mに対 して他の取水口の標高が低すぎるのが悩み，，御岳発電所で発電する前に例えば白川取水口(1030m程度？？)とか結構低い感じがするけど水が噴き出さないやろか？ ３号機だけこちら専用にするとか？？西野ダム取水で白川放水の発電所でも作るとか？ 概ね1040m程度なのでいっそ西野川ダム専用に西野川発電所を建設してしまっても良いかも。水圧鉄管を御岳発電所迄建設すると白川をサイフォンでこれて も9.0km超。西野川の東岸を下れば7.7km程で常盤ダム湖に着く。 (B案)新御岳発電所or西野川発電所 出力：33,200kW[+33.2MW] 水量：15m3/s 落差：260m 導水：7.9km+支水路 放水：木曽川［常盤ダム］783m

［私案］西野川発電所
出力：33,600kW[+33,6MW]～
水量：15m3/s
落差：263m
取水：西野川［西野川ダム］・小奥川・沢頭川(仮称)・本洞川1050m
放水：王滝川［常盤ダム］783.0m

結構大きく出来たが，御岳PSの設備が遊ばないようにそちらへの給水も不可欠であろうし，水足りるかな？一応ダムとして貯水出来る分まるまるつかって 15m3/sでこれまでの水はそのまま御岳に送るイメージ。
またこれが出来れば愛知用水の水もこちらに貯めて置けるので三尾の揚水設備は不要になろう。
御岳PSへの給水は高い取水位の有峰ルー トに対して低水位でも取水出来る新旧の和田川ルートと いうよりは，伊奈川ダムでの：伊奈川PS(取水位995.00m)に対する相之沢PS(取水位982.0m)のイメージである。
相之沢発電所の取水施設はこんな感じでダムの下の方にひっつけられてる。
23.10伊奈川ダム

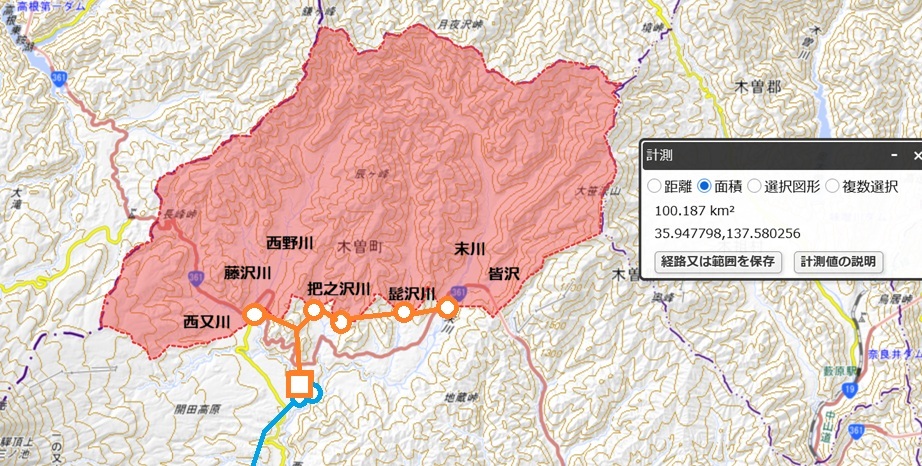

水不足の危険性に対処するためになるべく取水域を広げて御岳発電所への導水余力を確保したい。
鰔川上流での小川からの導水による発電は御岳の導水量を直接増やす他，上の諸元(案)に加えておいた本洞川などから の導水は御岳への水を間接的に増やすことが出来る。
