本項では大河信濃川と大電源地帯の梓川を結ぶ犀川を上流から見て行く。犀川の上流には梓川の他高瀬川や穂高川などがあり，其処こそが或る意味水発マニアと しては本番なのでこんなとこ中流もいいとこである。
勿論犀川でも真面目に発電所を 連檐させて発電はしてるんだけど派手な信濃川と梓川の繋ぎ役の イメージが強い(犀川というと正直金沢の印象である。)。地理的には 概ね松本というか安曇野より下 流，篠ノ井の上流ってとこである。実際は梓川と奈良井川が合流してからが犀川のようである。法律的には源流迄川の名前が変わらない建て付けみたいだけど， 犀川は梓川に変わるのかな？

発電所名
 運開
 出力[常時(比率)]
 水量
 落差
 導放水
 流域
 水車
 取水
 放水
 備考
東筑摩第一(案)









東筑摩第二(案)









生坂 1964.08 21,000kW[8,400kW(40.0%)]
 115.00m3/s 21.40m 放水路：2,886.0m 2,263.0km2[0.51] 立軸ｶﾌﾟﾗﾝ 1台 497.00m 472.90m
広津









平 1957.11
 15,600kW[6,400kW(41.0%)] 130.0m3/s 14.14m 放水路：1,079.7m
 2,466.7km2[0.53] 立軸ｶﾌﾟﾗﾝ 1台 472.00m 455.77m
信州新町(案)









水内 1943.1
 31,400kW[13,400kW(42.7%)] 138.0m3/s 27.0m 導水路：1,732.3m
放水路：423.4m
 2,620.0km2[0.53]
 立軸ﾌﾗﾝｼｽ 3台 435.00m 394.00m
笹平 1943.1 14,700kW[6,700kW(45.6%)]
 140.00m3/s 12.38m 放水路：431.7m 2,760km2[0.51]
 立軸ｶﾌﾟﾗﾝ 1台
 393.80m 380.46m
小田切 1954.08
 16,900kW[7,000kW(41.4%)] 140.0m3/s 14.44m 放水路：105.7m
 2,787.0km2[0.50] 立軸ｶﾌﾟﾗﾝ 2台 379.80m 364.90m
低落差・大流量の地点での発電に最も適したプロペラ形（軸流）反動水車であるカプラン水車が多用されている。
羽根の角度とガイドベーンを連動させることで、水量が変動しても高い発電効率（通常90%以上）を維持できるとのこと。

上流から下流へかけて記述していく。

～犀川～
(■梓川[奈川渡な ど]・■奈良井川分岐) EL.556.9m

光明科堰(せぎ)［場所537.52m］ …犀川発電所取水堰堤共用？堰(用水)から犀川発電所に給水？［→梓川(農業用水)］
取水量：10.77m3/s

(■穂高川［烏川・中房 川］・■高瀬川)

中部電力(株)　 犀川発電所［水力］← 犀川を代表する様な名前を背負ってる癖に僅か1.3MWの弱小発電所である。　　　▲
運開：1923.3
水路式･流込式
出力：1,700kW　常時：1,700kW[100%]←でたっ，100%
水量：10.77m3/s
落差：19.06ｍ
流域面積：1330.0km2
取水：犀川(光明科堰？)537.52m
放水：犀川515.40m

ここまで松本盆地というか安曇野というかで平べったい扇状地を流れてきた川は急速に松本～長野の狭窄部に入って行く。 梓川・奈良井川方面の水を利用する犀川発電所は現行で10m3/sしか使ってないけど流域面積は1330km2ある。
更に高瀬川・穂高川等も併せて谷を少し下った生坂ダム時点で流域面積は2263km2と倍増していて生坂発電所の使用水量は115m3/sもある。ポテン シャルは大いにありそうである。

【犀川発電所増強】
なんぼなんでも犀川発電所の規模小さすぎるので取水位を上げて並行して新発電所を建設してみる。
どの程度水量確保出来るかが課題であるが，やはり悪い癖で落差を追ってしまう。。

［私案］新犀川発電所
出力：8,400kW[+8.4MW]
水量：30m3/s
落差：33m
導水：7.3km
取水：犀川［こ の辺想定］553m
放水：犀川［犀川発電所放水位］515m［こ こ想定］


【高瀬川・穂高川→犀川・水発開 発】
高瀬川・穂高川から犀川の流れを見ると大きく南に弯曲する形である。

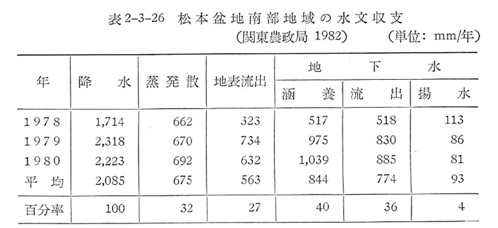

透水性の高 い扇状地の途中だと水が少ない可能性も十分にあるのが80m程の落差を取れる。
導水距離は6.6km程。割と近い。

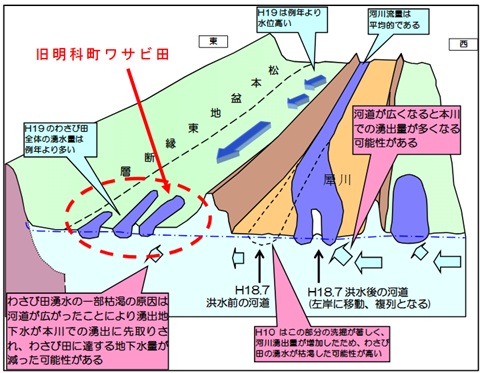

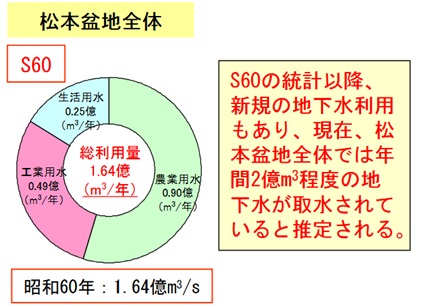

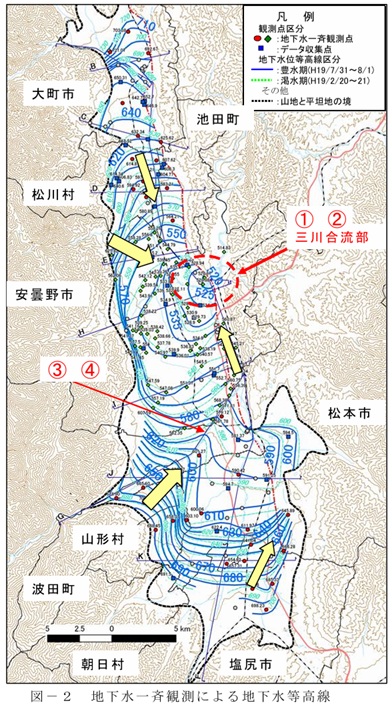

扇状地で水が潜伏している可能性もある？とはいえ生坂地点で115m3/sも確保出来るのである。かなりの水量は流れてきてると考えて良いだろう。
600km2から既に広津発電所が11.4m3/s使っている。
ちょっと弱気の20m3/sとしてみる。

［私案］東筑摩発電所(東筑摩第一発電所)
出力：19,100kW～12,700kW[+12.7MW]
水量：30m3/s～20m3/s
落差：75m
導水：6.6km
流域：約600km2
取水：中 房川・乳 川・高 瀬川 575m
放水：犀川［生坂ダム］497m


【梓川・奈良井川・高瀬川・烏川 →犀川・水発開発】
直下の生坂の最大利用水量が115m3/sなので，ほぼ100m3/sは取れると思われる犀川発 電所放水位515.40mで取水してみる。

［私案］東筑摩発電所(or東筑摩第二発電所)
出力：12,700kW～8,900kW[+8.9MW]
水量：100m3/s～70m3/s)
落差：15m
取水；犀川［犀 川発電所放水位]515.40m
放水：犀川［生坂ダム］497m

第一を建設する場合，こちらはその分減水する。まあ両方出来そうである♪



生坂(いくさか)ダム496m［場 所］［便覧］ 　　　▲
東京電力ＲＰ(株)
目的    P
堤高    19.5m
流域面積／湛水面積    2263km2 （ 全て直接流域 ） ／60ha
総貯水容量／有効貯水容量    311.0万m3／132.8万m3(3.2時間分)
満水位：497m
制水門：2門    ﾛｰﾗ･ｹﾞｰﾄ　径間(口径)×高さ 7.20m×8.30m

東京電力ＲＰ(株) 生坂発電所［水力］［ＤＢ］　 　　　▲
運開：1964.08
認可最大出力：21,000kW    　　常時出力：　 　8,400kW［40.0%］
最大使用水量：115.00m3/s
有効落差：21.40m
流域面積：2,263.0km2[0.51]
余水路：130.5m  圧力ﾄﾝﾈﾙ･立坑
放水路：総延長 2,886.0m  無圧ﾄﾝﾈﾙ､開渠 横×高さ 6.95m×6.95m
水車：  立軸ｶﾌﾟﾗﾝ　１台 総出力(定格)     (kW)       22,700
取水：犀川［生坂ダム］497.00m
放水：犀川［平ダム］472.90m

ダムの見どころ［東 電］
犀川水系5ダムの最上流域にあり、5ダムで一番最後に建設された重力式コンクリートダムです。
通常時はゲートを閉めた状態で、河川から発電に使用する水を取水しており、貯水容量が少ない（奈川渡ダムの約3％）ため、降雨等による河川増水時は取水を 停止して、全てのゲートを開き、ダムに貯まっている水を全て流します。(→洪水時，ゲートを開けると取水出来なくなるのか！取水出来る位の高さに調整する とか無理なんかね？まあ出来る時はするんだろうけど。)

発電所の地盤を掘り下げて設置，放水は水路で遥か下流で川の標高が追いついた時点で行っている

広津発電所(481.4m)(→■高瀬川)
昭和電工(大町事業所)［昭電］ ［水 力］［地 理院］［ＤＢ］
最大出力20,000kW　 常時出力：  9,600kW[48%]
最大使用水量：  11.40m3/s
有効落差： 202.30m
水車：？
導水：？
取水：高瀬川698.43
放水：犀川［平ダム］474.87m

平(たいら)ダム(472m)［場 所］［ＤＢ］
東京電力ＲＰ
着手／竣工：1953／1957
取水：犀川［生坂発電所115m3/s・広津発電所11.4m3/s］ (■麻績川［小仁熊川］合 流)(472m)
(ダム) 堤高     (m)       20.00
  (ダム) 堤頂長     (m)       87.80
  (ダム) 堤頂幅     (m)       4.50
  (ダム) 堤体積     (m3)       17,068
  (洪水吐) 種別・型式             ﾛｰﾗ･ｹﾞｰﾄ
  (洪水吐) 門数     (門)       5
  (洪水吐) 径間(口径)     (m)       11.60
  (洪水吐) 高さ     (m)       13.80
  (洪水吐) 設置位置             堤体内
 (貯水池) 総貯水量     (m3)       3,032,534
  (貯水池) 有効貯水量     (m3)       1,272,500
  (貯水池) 湛水池面積     (km2)       0.6
  (貯水池) 最高水位     (m)       472.00
  (貯水池) 最低水位     (m)       469.50
  (貯水池) 利用水深     (m)       2.50

平発電所［水 力］［ＤＢ］
東京電力ＲＰ
当初運転開始年月     (西暦年.月)       1957.11
認可最大出力：15,600kW　　常時出力：6,400kW［41.0%］
最大使用水量：130.0m3/s
有効落差：14.14m
流域面積：2,466.7km2[0.53]
放水路   無圧ﾄﾝﾈﾙ､開渠 総延長1,079.7m　横×高さ：7.00m×7.00m
水車： 立軸 ｶﾌﾟﾗﾝ  1台　総出力(定格)16,000kW
取水：犀川［平ダム］472.00m
放水：犀川455.77m

平発電所放水口(455.77m)

＜■空き落差30.7mあり130.0m3/s以上>
未利用落差を埋めてみる。普通に良いの出来た♪

［試案］信州新町発電所
発電量：27,700kW[+27.7MW]
有効落差：25m
水量：130m3/s
導水：4.5km
取水：犀川［信 州新町ダム(この辺)・平発電所放水口］456.5m
放水：犀川［水内ダム(放 水口・この辺)］435m

～金熊川・当信(たにしな)川～

水内(みのち)ダム(425.0m)［場 所］［ＤＢ］
東京電力ＲＰ
  (主要取水設備) 高さ     (m)       25.30
  (主要取水設備) 堤頂長     (m)       185.15
  (制水門) 型式             ﾛｰﾗ･ｹﾞｰﾄ
  (制水門) 門数     (門)       1
  (制水門) 径間(口径)     (m)       7.63
  (制水門) 高さ     (m)       7.02
(ダム) 堤高     (m)       25.30
  (ダム) 堤頂長     (m)       185.15
  (ダム) 堤頂幅     (m)       5.30
  (ダム) 堤体積     (m3)       58,810
  (洪水吐) 種別・型式             ﾗｼﾞｱﾙ･ｹﾞｰﾄ
  (洪水吐) 門数     (門)       14
  (洪水吐) 径間(口径)     (m)       8.97
  (洪水吐) 高さ     (m)       9.27
  (洪水吐) 設置位置             堤体内
(貯水池) 総貯水量     (m3)       4,248,379
  (貯水池) 有効貯水量     (m3)       1,220,000
  (貯水池) 湛水池面積     (km2)       1.0
  (貯水池) 最高水位     (m)       425.00
  (貯水池) 最低水位     (m)       423.74
  (貯水池) 利用水深     (m)       1.26



水内発電所(394.0m)［水力］［場 所］［ＤＢ］
東京電力ＲＰ
運開：1943.1[日本発送電]
    認可最大出力：31,400kW    　　常時出力：13,400kW［42.7m3/s］
    最大使用水量：138.0m3/s
    有効落差：27.0m
    取水：犀川［水内ダム］435.00m
    放水：犀川［笹平ダム］394.00m
導水路：圧力ﾄﾝﾈﾙ　総延長1,732.3m  幅×高さ　6.60m×6.90m
余水路：圧力ﾄﾝﾈﾙ･立坑 99.1ｍ
放水路： 無圧ﾄﾝﾈﾙ　総延長423.4m  横×高さ： 6.60m×6.90m
水車：立軸ﾌﾗﾝｼｽ 3台  総出力(定格)  32,500kW

(土尻川)→結構宏大な流域面積なのにダムも発電所もなく川巾も狭い様に見える。雨が少ないのか？降雨量は1400～1800mm程度？犀川 の西の山側は東の山側よりは雨は降る。

～土尻川～　　　　　　　　　　　▲
【開発(案)】

比較検討案

  • 505m程度で70km2ある。まあ笹片ダム迄100m程度の落差では不十分な感じか。

    水内ダムへの導水を兼ねて強気の7.0m3/sとして発電してみる。この辺1400～1800mmってとこだけど，，
    出典：sumisumi [鷲見哲也]

    ［私案Ａ］土尻川発電所
    出力：2,400～4,800～6,800kW　→導水考慮に10m3/sでも良いけど，その場合も発電に使うのは3.5～7.0ってのもあり。。
    水量：3.5～7.0～10m3/s
    落差：65m
    取水：土尻川・太田川
    放水：犀川［水内ダム］

    3.5m3/sは一寸小さいかな。。
    9km2程犠牲にして高度を追って545mと40m程高く出来そう。太田川からは4.6km2程度。必要な取水堰は増えてしまう。

    ［私案Ｂ］土尻川発電所
    出力：3,800kW［+3.8MW］
    水量：4.5m3/s
    落差：105m
    取水：瀬 戸川・小 川川・絹 張・土 尻川・太 田川
    放水：犀川［水内ダム］435.00m

    まあこのくらいなら。。太 田川を除いた土尻川からの取水は水内発電所では追加で発電出来る分なの実質的にその分増強ともなっている♪(とはいえ水内発電所の有効落差 は27.0mと小さいけど)


    ［私案Ｃ］土尻川発電所
    出力：2,700kW～5,400kW[+5.4MW]
    水量：5m3/s(土尻川発電所発電) 10m3/s(水内発電所導水・土尻川発電所分5m3/sを含む)～10m3/s(水車を多めに積んでおく)
    落差：65m
    流域：70km2
    取水：土尻川・太田川505m
    放水：犀川［水内ダム］435.00m

    まあこんなもんかなぁ。。

    もう最短ルートで行く。




    ［私案］土尻川発電所
    出力：2,700kW
    水量：8.0m3/s
    落差：40m
    導水：1.13km
    流域：101.1km2
    取水：土尻川438m
    放水：犀川394m

    良い感じだけど，ちょい小さい。。

    • この辺が良い感じの大きさ♪

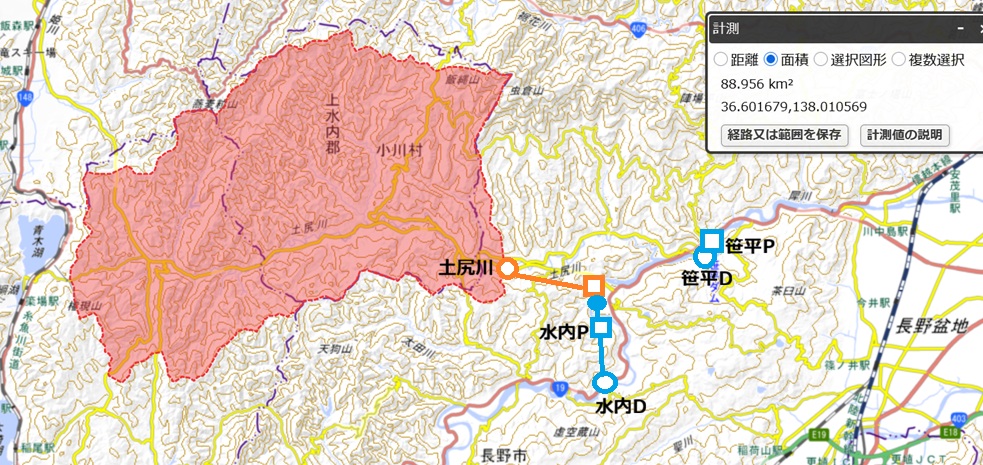

    ［私案］土尻川発電所
    出力：4,500kW[+4.5MW]
    水量：8.0m3/s
    落差：67.1m
    導水：2.9km
    流域：88.96km2
    取水：土尻川467m
    放水：犀川394m

    自分で勝手に設定した内部基準を全てクリア♪


    笹平ダム(382m)［ＤＢ］［場所］
    ダム所有者：東京電力ＲＰ
    (主要取水設備) 高さ     (m)       21.30
      (主要取水設備) 堤頂長     (m)       143.03
      (制水門) 型式             ﾛｰﾗ･ｹﾞｰﾄ
      (制水門) 門数     (門)       4
      (制水門) 径間(口径)     (m)       7.54
      (制水門) 高さ     (m)       6.90
      流域面積     (km2)       2,760.0
      (ダム) 型式             ｺﾝｸﾘｰﾄ･重力式」
      (ダム) 堤高     (m)       19.30
      (ダム) 堤頂長     (m)       113.25
      (ダム) 堤頂幅     (m)       1.90
      (ダム) 堤体積     (m3)       21,730
      (洪水吐) 種別・型式             ﾗｼﾞｱﾙ･ｹﾞｰﾄ
      (洪水吐) 門数     (門)       8
      (洪水吐) 径間(口径)     (m)       8.97
      (洪水吐) 高さ     (m)       10.70
     (貯水池) 総貯水量     (m3)       2,755,195
      (貯水池) 有効貯水量     (m3)       493,000
      (貯水池) 湛水池面積     (km2)       0.5
      (貯水池) 最高水位     (m)       393.80
      (貯水池) 最低水位     (m)       392.80
      (貯水池) 利用水深     (m)       1.00

    笹平発電所［水力］［ＤＢ］
    東京電力ＲＰ
    運開：1954
    ダム式・調整池式
    認可最大出力：14,700kW   　　常時出力：　6,700kW[45.6%]
     最大使用水量：140.00m3/s
    有効落差：12.38m
    放水路：  開渠　総延長431.7m
    流域面積：2,760.0km2[0.51]
    水車：立軸ｶﾌﾟﾗﾝ １台　総出力(定格)16,000kW
    取水：犀川［笹平ダム］393.80m
    放水：犀川［小田切ダム］380.46m

    小田切ダム(373m)［便覧］　　　　▲
    河川     信濃川水系犀川
    目的／型式     P／重力式コンクリート
    堤高／堤頂長／堤体積     21.3m／143m／17千m3
    流域面積／湛水面積     2787km2 （ 全て直接流域 ） ／53ha
    総貯水容量／有効貯水容量     2546千m3／1290千m3
    ダム事業者     東京電力（株）
    本体施工者     前田建設工業
    着手／竣工     1952／1954
    制水門：  ﾛｰﾗ･ｹﾞｰﾄ 4門　径間(口径)×高さ 7.54m× 6.90m

    東京電力ＲＰ
    https://ja.wikipedia.org/wiki/%E5%B0%8F%E7%94%B0%E5%88%87%E3%83%80%E3%83%A0
    長野県営善光寺川中島平農業水利改良事業
    策定された農業水利改良事業計画案の中で、用水路の一部は小田切ダム湖から取水、その他はダム左岸の発電所放水路から取水するものとしてまとめられる。放 水路から得た水は犀川右岸を流下し、その一部の水をサイフォンによって犀川を横断させ、犀川右岸に導くという大がかりなものである。これにより安定した水 量を確保できるとあって地元はこれを受け入れ、小田切ダム建設ならびに長野県営善光寺川中島平農業水利改良事業が本格開始された。

    東京電力ＲＰ(株)  小田切発電所［水力］［ＤＢ］ 　　　▲
    運開： 1954.08
    ダム式・調整池式
    認可最大出力：16,900kW    　　常時出力： 7,000kW[41.4%]
     最大使用水量：140.0m3/s
    有効落差：14.44m
    流域面積：2,787.0km2[0.50]
    放水路：105.7m  開渠
    水車：立軸ｶﾌﾟﾗﾝ 2台　総出力(定格) 18,000kW
    取水：犀川［小田切ダム］379.80m
    放水：犀川364.90m

    ここだけカプラン２台。逆調ダムとしての機能が２台必要とした？
