黒部川：(河口)──＜下流・潅漑篇＞──愛本堰堤───＜中流篇＞──出し平ダム──＜上流篇＞── 仙人谷ダム─(十字峡)─黒部川第四発電所──黒部(黒四)ダム(御前沢貯水池)───黒部川第五発電所(14.0MW)【奥地開発 (案)[+29.3MW]】───黒部川第六発電所(15.0MW)───黒部川第七発電所(20.0MW)───野口五郎貯水池(V=1,500万 m3)─────(源流)



新規開発適地地図…川の合流点を中心に勝手にピックアップしてみたり 黒部開発にノリノリだった私が公文書館で黒部の資料漁る(22.7)のを絶頂に3年半も放置してたのは関電の完璧な計画を見せつけられたからである。
あとは実行するだけですやんってなもんである。まあもっと容量積む現代的な形へのチューニングは必要なのでそっちの方向でやってみたい。イメージとしては大井川最奥部である。


黒部川上部発電所群
ダム名
ダム湖名・河川・水系名 貯水量 有効貯水量 流域面積
 満水位
 その他・備考(ダム)
発電所名
 出力［常時］
 流域
 水量
 落差
 形式
 その他・備考(発電所)
野口五郎貯水池(中止)
(V=1,500万m3)





関電：黒部川第七(中止)
 (12.0MW) 32km2
 7.1m3/s
 200m


関電：黒部川第六(中止) (15.0MW) 55km2
 8.1m3/s
 150m


関電：黒部川第五(中止) (14.0MW) 94km2
 12.6m3/s
 135m


［私案］黒部川第六






［私案］黒部川第五
 29.3MW




黒部ダム(黒四ダム)
 黒部湖 1億9928.5万立米 1億4884.3万立米

関電
(［私案］内蔵助谷導水)
6.53km2

導水路
［私案］剱沢
 17.0MW 17.71km2 3.0m3/s 665m 水路式・流込式
［私案］東谷
 16.1MW
 28.13km2 4.8m3/s 395m 水路式・流込式
関電：黒部川第四 335MW［8.8MW］


ダム水路式・貯水池式
仙人谷ダム(黒三ダム)
68.2万立米 24.6万立米

関電・高熱隧道
関電：黒部川第三 81MW［0MW］


ダム水路式・調整池式 1940運開
関電：新黒部川第三 107MW［44MW］


ダム水路式・調整池式 1963運開

［私案］小黒部
 15.4MW
3.0m3/s
 226m 水路式・流込式 流域面積：28.9km

［私案］祖母谷 10.8MW
3.0m3/s 425m 水路式・流込式

［私案］祖父谷
 18.0MW
2.0m3/s
 317m 水路式・流込式 面積：19.8km2

［私案］小屋平
 15.4MW
5.3m3/s
 226m 水路式・流込式
 面積：53.5km2
木屋平ダム
　
212.2万立米 50.5万立米

関電
関電：黒部川第二 72MW［5.0MW］ 284.1km2
 47.20m3/s
 177.02m
 ダム水路式・調整池式 1936運開

関電：新黒部川第二 74.2MW［32MW］
 284.1km2
 46.00m3/s
 189.80m
 水路式・調整池式
 1966.09運開
(猫又谷・不帰谷)
 ［私案］猫又谷 7.4MW




二見ダム
 黒薙川



取水堰・新柳河原(発)へ送水
出し平ダム
　
　
　
901万立米 165.7万立米

排砂ゲートを日本で初めて装備・関電
関電：新柳河原 41.2MW［12.3MW］


水路式・調整池式 愛本へ送水・1993運開
関電：音沢 124MW［0MW］


ダム水路式
関電：出し平 520kW［─］


河川維持流量式
黒薙川 (北又堰堤)
 ［私案］柳又谷 14.5MW
 35.1km2 6.0m3/s 284m 水路式・流込式 流域面積：35.1km2

関電：黒薙第二






関電：新黒薙第二 1.9MW［］




宇奈月ダム
　
　
　
2,470万立米 1,270万立米

出し平ダムと連系排砂・多目的ダム
関電：宇奈月 20MW［4.5MW］


ダム式調整池式 102.165GWh/y・愛本新へ送水
関電：愛本 30.7MW［6.8MW］



新柳河原(発)宇奈月(発)より取水
愛本新用水土改区：愛本新 530kW［170kW］


小水力式 1990運開・愛本(発)より取水

関電：三日市(中止)






［私案］新音沢
 15.5MW





［私案］新布施川
 31.0MW




新規開発合計
 [+183.0MW]






～沿川風景～

仙人谷ダム［ＤＢ］ ［便覧］［→上流篇］
河川     黒部川水系黒部川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     47.5m／77.3m／37千m3
流域面積／湛水面積     284.1km2 （全て直接流域）／6ha
総貯水容量／有効貯水容量     682千m3／246千m3
ダム事業者     関西電力（株）
本体施工者     佐藤工業
着手／竣工     1936／1940
制水門     ﾛｰﾗ･ｹﾞｰﾄ3門　 径間(口径)×高さ： 6.00m×9.00n

黒部川第四発電所［ＤＢ］
運開：1961.01／現行施設運開：1973.06
ダム水路式・調整池式
出力：335,000kW 　常時：88,000kW[26.3%]
水量：72.00m3/s
落差：545.50m
導水路：総延長10,909.6 m　 圧力ﾄﾝﾈﾙ､無圧ﾄﾝﾈﾙ､暗渠､開渠(主要導水路： 圧力ﾄﾝﾈﾙ10,317.1m φ＝4.80m)
調圧水槽：水室式(斜坑型)  高さ×口径： 145.60m×5.00m
水圧鉄管：771.05m 4条
水車： 立軸ペルトン  4台　総出力(定格) 381,600kW
放水路  無圧ﾄﾝﾈﾙ  919.3m　横×高さ：6.60m× 5.28m
面積：202.9km2
取水：黒部川［黒部(黒四)ダム］，西沢小沢，棒小屋沢　4箇所(黒部ダムへ導水の御前沢含む) 1,448.00m
放水：黒部川［仙人谷ダム］858.50m

圧巻のペルトン水車４台建て。高落差は得意なものの大水量が苦手なペルトンを水量72.0m3/sで使うには4台使いで一台辺り18.0m3/sに抑える と同時に，勿論，施工時に黒部の奥地に巨大な装置の運び込みも容易にしたであろう。

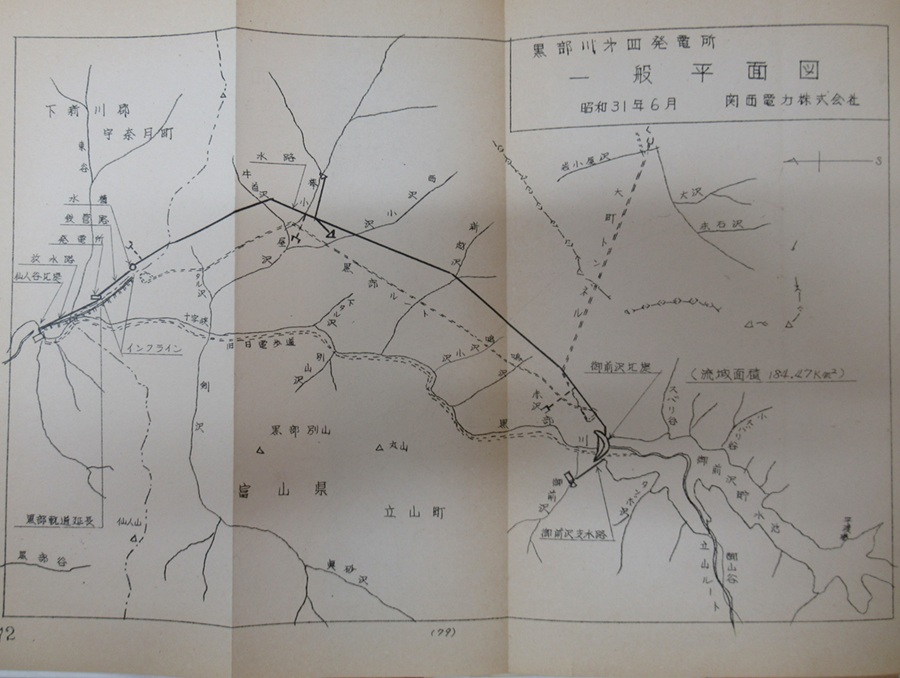

出典：公文書館
棒小屋沢にあるのは公文書で知ってたけど地 理院にもＧ 空撮でもいまいち気配を見せなかった取水口だが営 林署の地図(黒部奥山)で遂にみっけた。


黒部ダム(黒四ダム)［便覧］
河川     黒部川水系黒部川
目的／型式     P／アーチ
堤高／堤頂長／堤体積     186m／492m／1582千m3
流域面積／湛水面積     188.5km2 （直接：184.5km2 間接：4km2御前沢 ）／349ha
総貯水容量／有効貯水容量     1億9,928.5万m3／1億4,884.3万m3
ダム事業者     関西電力（株）
本体施工者     間組
着手／竣工     1956／1963
ダム湖名     黒部湖（くろべこ）
  (制水門) 型式             ｷｬﾀﾋﾟﾗ･ｹﾞｰﾄ)
  (制水門) 門数     (門)       1
  (制水門) 径間(口径)     (m)       3.80
  (制水門) 高さ     (m)       4.80


～黒部開発計画全体図～
以下出典は公 文書館より。

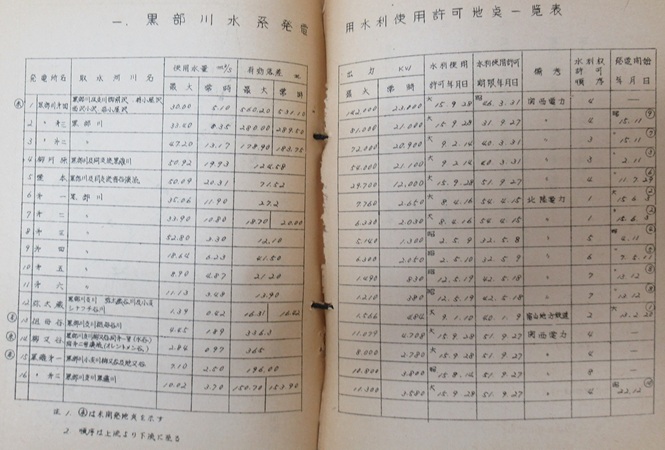

水利権一覧［表・地図］…後から出てくる黒部第５～第７，三日市は水利権は確保し てる訳ではなかった様子，

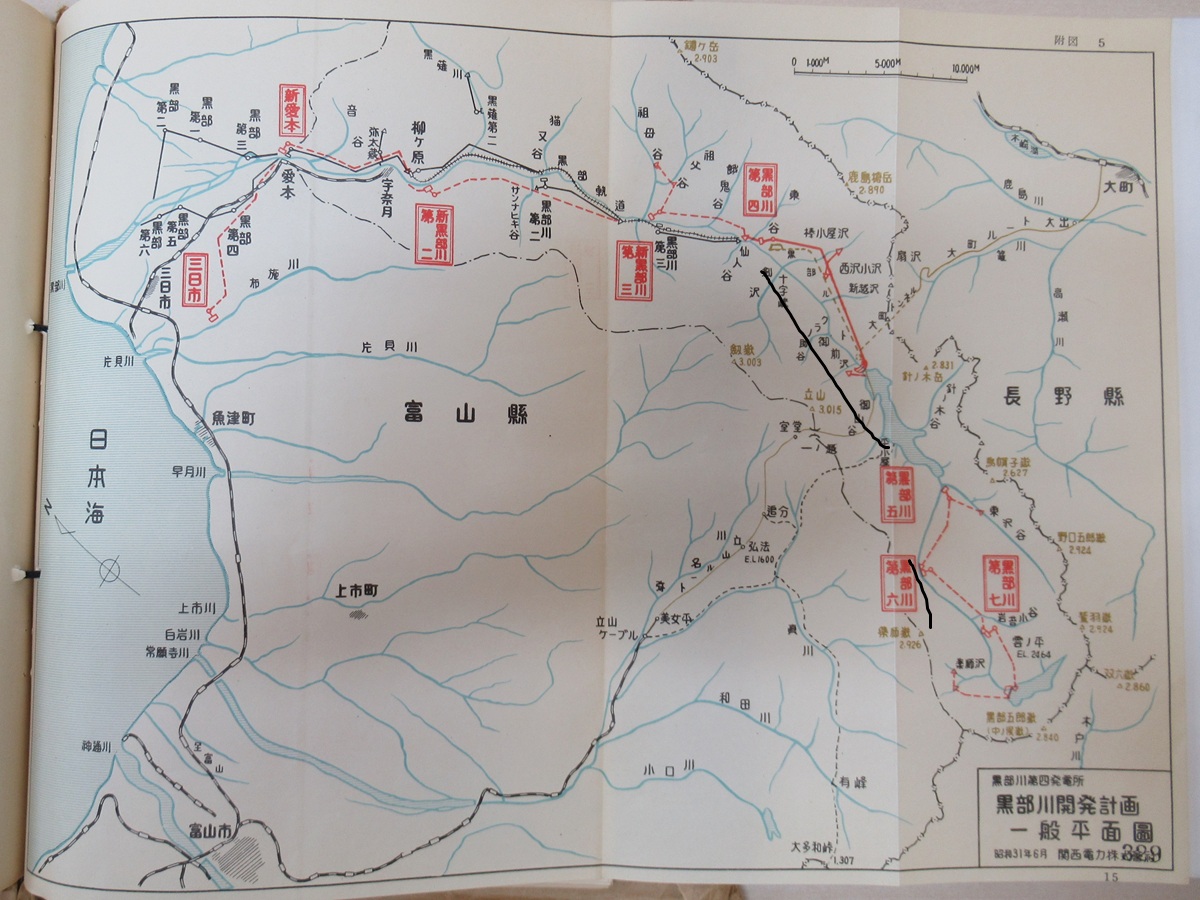

平面図
　

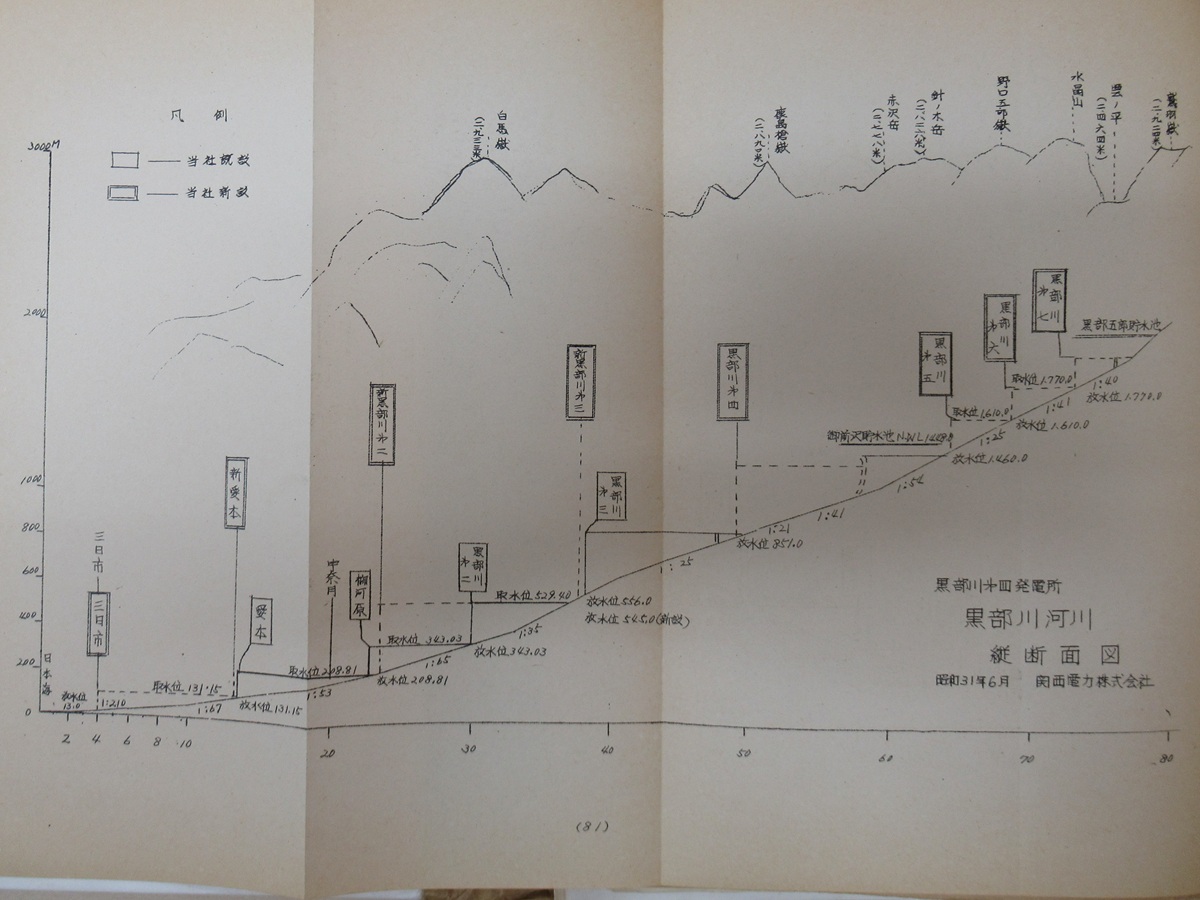

縦断面図…黒部ダム(黒四ダム)が計画段階では御前沢貯水池という名前だったことが判る。御前沢は現黒部ダムの目の前にある沢で今でも黒部ダムへの導水路 がある。

諸元(下流部)［→上流部］

諸元(上流部)［→下流部］


［未成・廃案］三日市発電所
出力：45,000kW
水量：52.00m3/s[0.76]
落差：106.00m(▲m)
導水：km(とは推定)
流域：688km
取水：黒部川［愛本発電所・新愛本発電所(案)］131.15m
放水：布施川13.00m

［既設］愛本発電所／［計画変更前案］新愛本発電所

［既設(廃止)］柳河原発電所

［既設］黒部川第二発電所／［新設］新黒部川第二発電所

［既設］黒部川第三発電所／［新設］新黒部川第三発電所

［新設(当時)］黒部川第四発電所

［未成・廃案］黒 部川第五発電所
出力：14,000kW
水量：12.60m3/s[1.34]
落差：135.00m(▲15m)
導水：4.8+1.2=6.0km(とは推定)
流域：94km
取水：黒部川・東沢谷(1614mに 三角点あり？)1,610m
放水：1,460m

［未成・廃案］黒 部川第六発電所
出力：10,000kW
水量：8.1m3/s[1.50]
落差：150.0m(▲10m)
導水：5.5km(とは推定)
流域：54km2
取水：黒部川・岩苔小谷1,770m
放水：1,610m

［未成・廃案］黒 部川第七発電所
出力：12,000kW
水量：7.10m3/s[2.21]
落差：200m(▲10m)
導水：5.5km
流域：32km2
取水：赤木沢，ウマ沢，黒部川［野口五郎貯水池］，1,980m
放水：1,770m

［未成・廃案］野 口五郎貯水池
河川：黒部川水系黒部川
目的：発電
堤高／堤頂長　75m／
総貯水量／有効貯水量：　　／1,500万m3
満水位／最低水位／利用水深　1,980m／1,960m ／ 20m　
流域：　(直接：黒部川・間接：薬師沢［赤木沢・ウマ沢］)





［私 案］黒部川第五発電所　　　　▲
出力：29,300kW[+29.3MW]
水量：13.0m3/s[1.7]
落差：265.0m(▲10m)
導水：7.5＋2.0=9.5km(とは推定)

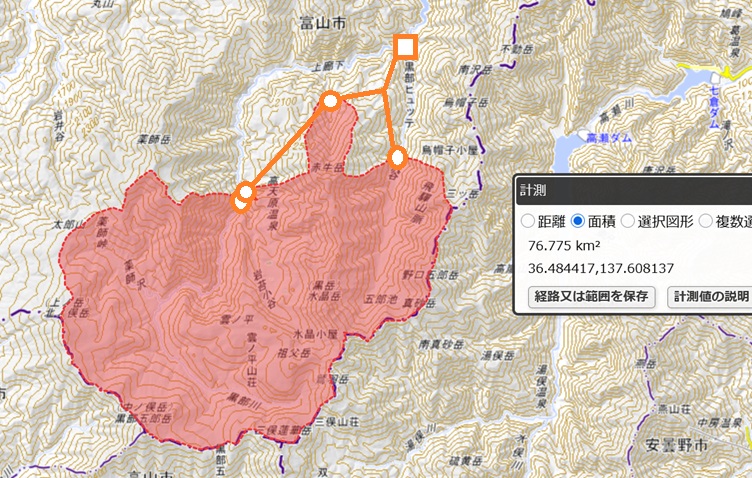

流域：76.77km
取水：黒 部川(立石)・口 元ノタル沢・東 沢谷1,735m
放水：黒部川［黒部ダム］1,460m


以下，暫定私案として原計画に繋げたものを掲げておくが，勿論現代に於いて野口五郎ダムは無理やろなというのは感じる。追々計画を充実させていきたい。

［暫 定私案］黒部川第六発電所
出力：14,200kW[+14.2MW]
水量：7.10m3/s[2.21]
落差：235m(▲10m)
導水：5.5km
流域：32km2
取水：赤木沢，ウマ沢，黒部川［野口五郎貯水池］，1,980m
放水：黒部川［黒部川第五発電所］1,735m



［暫定私案］野口五郎貯水池
河川：黒部川水系黒部川
目的：発電
堤高／堤頂長　75m／
総貯水量／有効貯水量：　　／1,500万m3
満水位／最低水位／利用水深　1,980m／1,960m ／ 20m
