20.10.20運開
中津川(信濃川水系・新潟県)【調査篇】

調査篇
０．はじめに　１．調査［１－１．諸元　１－２．ネット調査　１－３．国立公文書館］　２．結論
現況篇
野反ダム(2,675万m3)→渋沢ダム(7.5万m3)→切明 (20MW/11m3/s)→高野 山ダム(56万m3)→中津川第一 (12.6MW・36.44m3/s)→穴藤(けっとう)ダム(58万m3)→中津川第二(22.5MW/13.91m3/s)→下船渡 (6.1MW/13.91m3/s)→(信濃川)
開発篇＝未

０．はじめに
中津川は信濃川の中流部，新潟県の魚沼地方にある，信濃川の支流である。約100年前(1921年に軌道は着工，中津川第二発電所は早くも1922年に運開している)に発電所の工事が行われて，その際の工事軌道のレポはヨッキの山行がに詳しい(→こちら)。
建機も重機も十分ではない100年前に奥地秋山郷に建設された発電所ではあるが，規模は壮大で，第一次大戦後のアメリカが早くも大衆消費社会・大量生産大 量消費社会を出現させて黄金の20年代を享受する一方で，惨めな後進帝国主義国ぶりを今後の第二次大戦で露呈することになる日本であるが，どうしてなかな か侮れないですやん，とアジアから唯一，列強の一角を占めた日本帝国主義の強勢の一端を垣間見ることが出来る。

後から諸元を確認するが，ぱっと見最大使用水量36.44m3/sで流した中津川第一発電所の水がその下の中津川第二発電所では13.91m3/sと激減するので使い切れるか心配になるが直ぐ脇にある小ぶりではあるが如何にも逆調整池な穴藤ダム(V=58万m3)があるので受け止め きれるのであろう。
穴藤ダムは中津川第二に寄って11時間30分ちょいで空に出来て，中津川第一に寄って4時間半弱で満杯に出来る。
ピークが４時間半も続かなければ大丈夫ということである。なーんだ折角調べたけど俺の介入する余地無いな，，

こんな風に思って地 図を見たら吃驚仰天。
なんと中津川第一が穴藤ダムの下に有るでは無いか！
これでは中津川第一の大量使用水は中津川第一でも更にその下の下船渡でも使われずに捨てられてしまうということ！？

解決策としては余水吐と思われる水管の湖面の□部 分に中津川第三でも作って貯めと くことだな，，と思ったが，更に(小) ど んでん返しが！！
中津川第二の手前にはちゃんと沖 の原貯水池という調整池が存在していた！

しかもよく見ると中津川第一の有効落差は400m程あってその出力は12.6MWではなく驚異の126MWであった。すげえ～(とはいえ原発の1/10の規模感である)。
とはいえ，こんな溜め池みたいな沖ノ原貯水池程度では中津川第一36.4m3/sの水が可成り溢損するのは避けられないのでは ないか。

１．調査
早速机上調査やっ。まずはスペック確認。その後ネット調査ｗ

１－１．下流域発電所群諸元

結節点は高野山ダムである。 日本に於ける初めての本格的なバットレスダムであった。耐震性に不安があり，地震の多い日本では余り拡がらなかった。
ここも1972年の中津川第一発電所増強に併せて旧ダムは撤去されロックフィル式のダムに更新されていまではバットレスダムでは無い。
地図でも解るようにはっきりとした川 が 無い谷に造られた様であり，削られた狭窄部と違って広めの谷を全面的に埋める為に使用混凝土が少なくて済み低コストなバットレスが採用されたもの と思われる。

高野山（こうのやま）ダム［水 力］［地 理院］［wiki］「便覧」
河川     信濃川水系中津川
目的／型式     P／アスファルトフェイシングフィル
堤高／堤頂長     33m／380m
流域面積／湛水面積     218.8km2 （ 直接：0.6km2 間接：218.2km2 ） ／7ha
総貯水容量／有効貯水容量     57.8万m3／56.0万m3
ダム事業者     東京電力（株）
取水：切明発電所＋雑魚川＋中津川→渓流等→高野山調整池［高野山ダム］
放水：中 津川第一発電所・穴 藤ダム・中 津川？
着工／竣工：1968／1971

遥かEL.830m程の高い場所から一気に中津川の深い河岸段丘の底に水を落として発電する。放水位が不明のようであるが。

東京電力ＲＰ(株)　中津川第一発電所［水 力］［DB］
所在地：新潟県中魚沼郡津南町穴藤
運開：1924.9［信越電力(株)］
水路式・調整池式
認可最大出力：126,000kW 　　常時出力：13,900kW[]
最大使用水量：36.44m3/s
    １～３号機：12.90m3/s    　　４号機：23.54m3/s
有効落差：４１４．８８ｍ（１～３号機）    　　　　　４０９．５８ｍ（４号機）
    水車：４台　総出力１３１４００ｋＷ(横軸ペルトン水車ﾗ３台、立軸フランシス水車ﾗ１台)
    導水路：総延長１８８２７．７ｍ
取水位：852.26m／860.43m／841.81m［ＤＢ］←３種類もある？！
放水位標高：不明ｍ［ＤＢ］←記載なし？！
    流域面積：218.2km2
    取水：高野山調整池［高野山ダム］
    放水：中津川第二発電所［ 沖の原貯水池］・中津川(地理院EL.408m)841.81m
    取水：切明発電所＋雑魚川＋中津川→渓流等→高野山調整池［高野山ダム］

有効落差が５ｍ程低い(高い所に設置されている？)４号機が穴藤ダムに放流しているとか？
とは言え空 撮写真でも下流側に鉄管が３本伸びてるのが１～３号機建屋で上流側の１本鉄幹が伸びてるのが４号機であろうからこれでも穴藤ダムよりは下流側に立 地している。

穴藤（けっとう）ダム［便覧］［水 力］［地 理院］］［wiki］ ［東 電］
河川     信濃川水系中津川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     55.3m／130m／96千m3

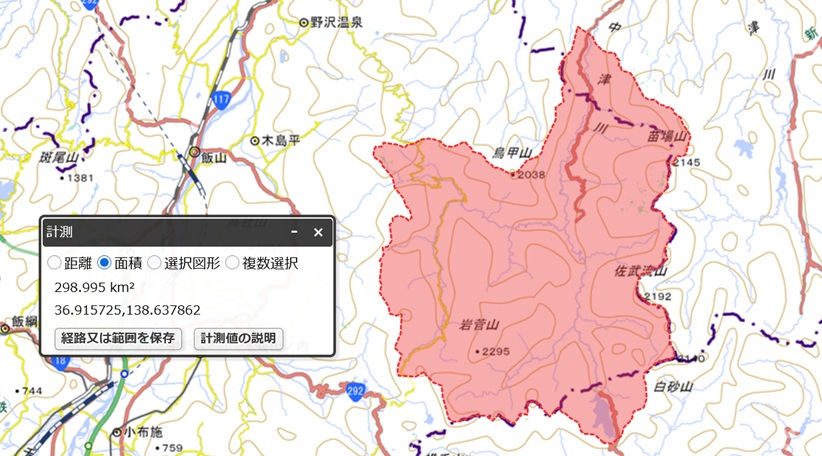

流域面積／湛水面積     317.6km2 （ 全て直接流域 ） ／6ha
総貯水容量／有効貯水容量     63.0万m3／58.0万m3
ダム事業者     東京電力（株）
着手／竣工     1969／1972
給水先：中津川第二発電所(取水位430m・沖ノ原調整池は403m程度の模様。)

wikiの中津川第一発電所の項には
>発電所の放水路に(高野山ダムの)逆調整池として穴藤（けっとう）ダムを建設した。
という表現があって，普通に読めば中津川第一発電所の逆調整池なんだけどどうみても下流側で，高野山ダムの逆調整池だそうだが，高野山ダムの放水先は中津 川第一の筈が余った水を流す為のものらしい。。

少なくとも１～３号機の12.9m3/sの一部は目の前の中津川に放流されることはあるとして４号機も中 津川への放流口はあるように見える。
そしてその中津川の標高は403m程度と中津川第二の取水位430m(穴藤ダムなど)よりは随分低い。中津川第二の取水位430mは最上流の穴藤ダム時点のもとと思われて，中津川第一４号機。同１～３号機，沖ノ原貯水池と順次標高は下がっていくものと思われる。

この辺現地に見に行きたい所である。穂積発電所辺りでも似たような調 整池が散見される(関東に多い・中部以西では余りみない。板東は広いぜ。。)が利水標は目にしないので現地へ行っても貯水量を確認出来そうにはないんだけ ど。。
これ以上は現地へ行かねば判らないのかもとか書いたけ ど現地訪問完璧な ダムマニアさんも関係無さそうと書いていたし却って現地では判りにくいのかも。
まあそうは云っても一度行ってこの眼で確認してきたい所。公文書館での許認可関係の調査も続行したい。

正面ヶ原頭首工(牛首頭首工)［場所EL.358m］
目的：潅漑(正面ヶ原用水)

中津川発電所と正面ヶ原開田［妻有新聞］
　中津川電源開発は、都市に送る電力以外に地元の開田にも利用されました。大正8年正面ヶ原の開田事業の水源として県が発注し、用水が不足した際には、補 給をするという目的で、穴藤の中津川第２発電所の取水口から従来の秋成の古田用に合流するよう灌漑用水路が引かれました。
　この灌漑用水路は、発電所工事の軌道と併設してつくられたため度々問題を起こし、地元に設立された水利組合は引き渡しを拒否し、維持管理は昭和26年まで電力側が行っていました。
　津南町史や反里口の頭首口に建立された石碑によれば、取水口から中深見の合流地点までには８か所の隧道があり、管理が大変でした。また水路の開閉権は電力会社が握っており、充分な用水は供給できませんでした。
　中津川第一発電所が完成した大正13年夏には水不足が生じ、開墾が進んだ大正15年には、正面ヶ原の5分の4の水田が枯れ死寸前になり、電力会社の利害 に振り回されました。また軌道脇に併設されたことから中津川の氾濫をもろに受け、昭和23年アイオン、24年にキティと立て続きに来襲した台風で地山もろ とも決壊し水田への用水は途絶えました。
　そこで多方面に陳情し、下流の石坂から揚水設備を設けたものの水路全体の老朽化が甚だしく現在の反り口頭首工工事に取り掛かりました。

第２章　～用水と発電計画のアンハッピーな関係～［山行が］
昭和43年に至って取水口を③(牛首頭首工)へ移す工事を起し、同時に水色の破線で描いた水路トンネルを開鑿して、現在に至るという。

正面ヶ原頭首工の石碑が語る第一隧道の新事実？！［山行が］
暴れ川である中津川の谷底を走る町道の終点には、正面ヶ原頭首工という津南郷土地改良区が管理する施設があった。頭首工とは用水路の取水口のことであり、これは正面ヶ原用水という灌漑用水の取水施設だった。

正面ヶ原頭首工［牛首］→(二期幹線用水)→(［廃止］正面ヶ原揚水機場)・沖ノ原揚水機場［反里口］→［中深見・源内山調整池EL.502m］→(一期幹線用水)→中深見→下船渡→(信濃川)［新潟県］


沖の原貯水池［地 理院］(EL.404m)
貯水量：？万m3
湛水面積：2.9ha［推計］

余った水を沖ノ原で貯めて置きたい所だが貯水量不明。基本的に１～３号機を動かす12.90m3/sがあれば中津川２号機13.91m3/sを動かすに十 分なのである。

東京電力リＲＰ(株) 中津川第二発電所［水 力］
所在地：新潟県中魚沼郡津南町芦ヶ崎
運開：1922.11［信越電力(株)］
水路式・調整池式
認可最大出力：22,500kW→20,700kW[1994年]→22,500kW      　　常時出力：　7,420kW[33.0%]
最大使用水量：13.91m3/s
有効落差：171.25m
水車：立軸フランシス水車ﾗ１台、横軸カプラン水車ﾗ１台　総出力２３２００ｋＷ
導水路：総延長６９７０．９ｍ
流域面積：３１７．６平方キロメートル＝穴藤ダムと同じ
取水：中津川［穴藤ダム］430.00m＋ 中津川第一発電所(Q=36.44m3/s・放水位：不明)→沖野原調整池[410m 程度？？]
放水：中津川［信濃川］・下船渡発電所230.36m

以下，下船渡発電所で発電して信濃川に放水される。戦後になって中津川第二と信濃川発電所との間の未利用落差を利用して追加された発電所ということの様だ。水量は中津川第二と完全一致である，

東京電力ＲＰ(株)　下船渡発電所［水 力］
運開：1954.1
 水路式流込式
    認可最大出力：6,100kW   　　常時出力：2,800kW[45.9%]
    最大使用水量：13.91m3/s
    有効落差：52.34m
    水車：　出力６８００ｋＷﾗ１台
    導水路：総延長３９８４．３ｍ
    流域面積：342.6km2
    取水：中津川第二発電所、中津川［この堰(地理院)は下船渡の取水堰か？］ 232.00m
    放水：信濃川171.14m

さて，このどうも水を無駄に使ってるように見える(沖ノ原で或程度使いこなせたとしてもそれ程デカいようには見えない上に，逆調整池の為に穴藤ダムを建設 する程，水が溢れる高野山の高高度の水を使いこなせない上に，穴藤ダムの満水位と中津川第二の取水位に30m程差もあってそれも使いこなせてない気がす る。)

１－２．ネット調査
現地を視認しに行きたいところであるが，如何せん奈良住みの静岡出身者にとっては新潟は遠い。長野や富山やしんどかったけど九州北部ぐらいまでは日帰りの 実績はあるが，新潟は郷里の掛川からでもちと勿体ない感じはある(ただ檜枝岐や只見までは日帰り往復したので不可能ではない。)
まずはネット調査である。

調べが進むと穴藤ダ ムは中津川第一の放流水の逆調整池として機能している(≒中津川第一は発電後放流水を穴藤ダムに叩き込む)との記述もあるようだ。『ダム、が好き。』
どうやら戦後の発電所再 開発事業の中で地形の中に無理矢理いれこ んだっぽい。(但し水 力.comさんの記載にも中津川第一の放水先に穴藤ダムの記載は無い。)

なんか人口的で好きになれない高野山や沖ノ原だけどちゃんと機能してるらしい。
それにしてもどうやって穴藤に貯めてんだ？中津川第一のおそらく後補の４号機は１～３号機の落差より一寸小さい＝高いところに設置ということでなんとかしているのかも？

『ダムマニア』さんは>左手は１９７１年（昭和４６年）に増設された４号機。
>この増設に併せ穴藤ダムが建設されるとともに高野山ダムが再開発されました。
>堤体直下に中津川第一水力発電所があるが、こちらの発電所はこのダムには関係ない模様。
としている。

『Damstyle』さんも
>直下にある発電所。ダムとの規模がアンバランスだと思ったら関係ないらしい。
と無関係説。

『ダムの訪問記』さんなんかは
>ダム直下に中津川第１発電所がありますが穴藤ダムと直接的な水のやり取りはありません。
と断言されている。
一方で
>左手は１９７１年（昭和４６年）に増設された４号機。
>この増設に併せ穴藤ダムが建設されるとともに高野山ダムが再開発されました。
とも書いておられて整備は連動していることは認めている。

まあこれ以上は現地へ行かねば判らないのかも。とりま現状を調べてみる。(23.3末，掛川から日帰り(朝五 時発・深夜１時帰宅)で伊南川流域と只見ダムから宮下発電所迄結構総嘗めに出来，帰りは関越道経由で帰って来た。こんな感じなら中津川探訪も十分可能で兪 (いよいよ) 実行が視野に入ってきたと云えよう。)

因みに似た様な悶絶関係に百々ダムと矢作第二発電所(無関係らしい・ 悶絶確定)，川原樋発電所と猿谷ダム導水取水堰堤(林道 閉鎖で近づけず)，祖谷発電所と 高野発電所若林堰堤(此処は大丈夫そう)，海川第二と第三(ここも大丈夫) 等がある。

１－３．国立公文書館！

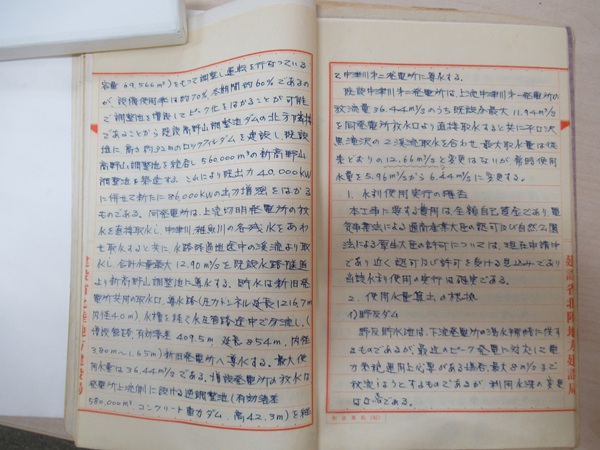

新潟は遠いけど東京なら出張等を組み込んで行けるぞと，国 立公文書館で許認可の文書を調べてみた。
以下は公文書館で判った範囲を報告してみる。もう信越電力と大書きされた表紙からハート鷲掴みに来るｗ


申請の概要
>野反ダムからの放流量を四季を通じて8m3/s（現在冬期４月間4m3/s）とし，更に，高野山調整池の拡張及びピーク化に伴う放流量の増大に対 処する為，逆調ダム(中津川第二PSに係る穴藤ダムとなる。)を築造するなど所要の変更を行うものである。


野反ダム
堤高：44m (EL.1,517m)　堤長：152.5m
野反貯水池
常時満水位：EL.1514m　最低水位：EL.1489.0m
総貯水容量：28,700m3　有効貯水量：28,400m3→単位が千m3の間違い？(現在は便覧に拠れば 27,050千m3／26,750千m3である。)

穴藤ダム
堤高：42m　堤長：133m
穴藤貯水池
常時満水位：EL.430m　最低水位：EL.？？m
総貯水容量：630,000m3　有効貯水量：580,000m3


 使用水量(m3/s)
 最大出力
発電所
 最大
 常時
 (kW)
中津川第一
 (11.94)
36.44
 (4.84)
5.11
 (31,500)
127,000
中津川第二
13.91
 (5.96)
6.44
18,000
(　)は現況

書き方は微妙だけどはっきりピーク化に伴う 逆調ダムと書かれているので新設後補の中津川第一４号機の放流水を一旦穴藤Dに貯めて中津川第二で使えると云う事で良かろう。

結論

得られた結論を追加して諸元再掲。

中津川堰堤


雑魚川堰堤


切明発電所放水口


高野山（こうのやま）ダム［水 力］［地 理院］［wiki］［公文書館］
目的：発電　
堤高：33ｍ、堤頂長：380m、
    　総貯水容量：560,000立方メートル
    有効貯水容量：560,000立方メートル
    集水面積：218.8 平方キロメートル　    湛水面積：　0.07平方キロメートル
取水：中 津川(切明P/S余水吐付近)・雑 魚川・切 明発電所・途中の沢(清水沢・白沢・不動滝・滝ノ沢？・第七沢？・日暮沢・東○沢)［公文書館］←コピーが撮れず写真のみだが恐ろしく不鮮明な写真しか撮れてなかったｗ再訪したい。
放水：中 津川第一発電所・穴 藤ダム・中 津川？
着工／竣工：1968／1971

遥かEL.830m程の高い場所から一気に中津川の深い河岸段丘の底に水を落として発電する。放水位が不明のようであるが。

東京電力ＲＰ(株)　中津川第一発電所［水 力］［DB］［公文書館］
所在地：新潟県中魚沼郡津南町穴藤
運開：1924.9［信越電力(株)］
水路式・調整池式
認可最大出力：126,000kW 　　常時出力：13,900kW[]
最大使用水量：36.44m3/s
    １～３号機：12.90m3/s    　　４号機：23.54m3/s
有効落差：４１４．８８ｍ（１～３号機）    　　　　　４０９．５８ｍ（４号機）
    水車：４台　総出力１３１４００ｋＷ(横軸ペルトン水車ﾗ３台、立軸フランシス水車ﾗ１台) 3x+y=131,400kW　12.9m3/s：23.54m3/s=3x：:y　（1～3号機）x=15,500kWﾗ3（=46.5MW）　（4号 機）y=84,900kW程度か？
    導水路：総延長１８８２７．７ｍ
取水位：852.26m(切明発電所放水位：851.38m［ＤＢ］か？)／860.43m(中津川取水堰堤［地理院EL.863m］か？)／841.81m(高野山ダム満水位［地理院EL.842m］か？)［ＤＢ］
放水位標高：不明ｍ［ＤＢ］→１・２・３号機：430m(中津川第二発電所取水位＝穴藤ダム満水位)・４号機435m？(１・２号機よりも ５ｍ程有効落差が小さい)
    流域面積：218.2km2
    取水：高野山調整池［高野山ダム］
    放水：中津川第二発電所［ 沖の原貯水池］・中津川(地理院EL.408m)841.81m
    水車：横軸ペルトン水車ﾗ３台、立軸フランシス水車ﾗ１台　総出力１３１４００ｋＷ
    取水：切明発電所＋雑魚川＋中津川→渓流等→高野山調整池［高野山ダム］

有効落差が５ｍ程低い(高い所に設置されている？)４号機が穴藤ダムに放流しているとか？両者ともに1970年代に同時に追加されたされた設備なので平仄はあう。
とは言え空 撮写真でも下流側に鉄管が３本伸びてるのが１～３号機建屋で上流側の１本鉄幹が伸びてるのが４号機であろうからこれでも穴藤ダムよりは下流側に立 地している。

おそらく鴻野山満水位である中津川第一の取水位が841.81mで，１～３号機の有効落差が414mなので放水位は426m以下。中津川第二の取水位が430mとなっているが，これは穴藤ダム満水位で，中津川廃一の放水は426m程度でなされてる感じか。
それよりも5m高い中津川第一４Ｇはギリギリ431m程度で穴藤ダムへ流し込める？

穴藤（けっとう）ダム［便覧］［水 力］［地 理院］］［wiki］ ［東 電］［公文書館］
河川     信濃川水系中津川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     55.3m／130m／96千m3
流域面積／湛水面積     317.6km2 （ 全て直接流域 ） ／6ha
総貯水容量／有効貯水容量     630千m3／580千m3
ダム事業者     東京電力（株）
着手／竣工     1969／1972
給水先：中津川第二発電所(取水位430m・沖ノ原調整池は403m程度の模様。)
満水位：430m［地図だと424m程］

wikiの中津川第一発電所の項には
>発電所の放水路に(高野山ダムの)逆調整池として穴藤（けっとう）ダムを建設した。
という表現があって，普通に読めば中津川第一発電所の逆調整池なんだけどどうみても下流側で，高野山ダムの逆調整池だそうだが，高野山ダムの放水先は中津 川第一の筈が余った水を流す為のものらしい。。

少なくとも１～３号機の12.9m3/sの一部は目の前の中津川に放流されることはあるとしても(放流水が写ってる写真も見た)，４号機も中 津川への放流口はあるように見える，そしてその中津川の標高は403m程度と中津川第二の取水位430m(穴藤ダムなど)よりは随分低いと云う事 で，放水面近くで発電した方が有利だとするとどうも水は使われてないと云う結論に達せざるを得ない。

所，どうも新設４号機の排水は穴藤ダムへ放流 されてるようであった。。
確かに，４号機の有効落差は１～３号機と比べて 小さく高い場所で発電，従って放水しているようである。そして新設４号機と穴藤ダムは1972年の再開発事業での設置とすれば辻褄はあう。

この辺現地に見に行きたい所である。穂積発電所辺りでも似たような調 整池が散見される(関東に多い・中部以西では余りみない。板東は広いぜ。。)が利水標は目にしないので現地へ行っても貯水量を確認出来そうにはないんだけ ど。。
これ以上は現地へ行かねば判らないのかもとか書いたけ ど現地訪問完璧な ダムマニアさんも関係無さそうと書いていたし却って現地では判りにくいのかも。
まあそうは云っても一度行ってこの眼で確認してきたい所。公文書館での許認可関係の調査も続行したい。

中津川第一直下に沈砂池っぽいものもある様だ。地理院計測でEL417mとのこと。

沖の原貯水池［地 理院］(EL.404m)
貯水量：？万m3
湛水面積：2.9ha［推計］

余った水を沖ノ原で貯めて置きたい所だが貯水量不明。基本的に１～３号機を動かす12.90m3/sがあれば中津川２号機13.91m3/sを動かすに十 分なのである。

東京電力リＲＰ(株) 中津川第二発電所［水 力］
所在地：新潟県中魚沼郡津南町芦ヶ崎
運開：1922.11［信越電力(株)］
水路式・調整池式
    認可最大出力：22,500kW→20,700kW[1994年]→22,500kW      　　常時出力：　７４２０ｋＷ
    最大使用水量：13.91m3/s
    有効落差：171.25m
    水車：立軸フランシス水車ﾗ１台、横軸カプラン水車ﾗ１台　総出力２３２００ｋＷ
    導水路：総延長６９７０．９ｍ
    流域面積：317.6km2＝穴藤ダムと同じ
    取水：中津川［穴藤ダム］430.00m＋ 中津川第一発電所(放水位：不明)→沖野原調整池[405m 程度？？]
    放水：中津川［信濃川］・下船渡発電所230.36m

以下，下船渡発電所で発電して信濃川に放水される。戦後になって中津川第二と信濃川発電所との間の未利用落差を利用して追加された発電所ということの様だ。水量は中津川第二と完全一致である，
穴藤ダムから沖ノ原迄7km程導水する間に430mから405mと25m程下がる様子である。水路勾配は3.5‰といった所か？
有効落差は171m程度なので放水位230mとすると損失落差は405mなら5m程度とよく見るやつとなる。

東京電力ＲＰ(株)　下船渡発電所［水 力］
運開：1954.1
 水路式流込式
    認可最大出力：6,100kW   　　常時出力：2,800kW[45.9%]
    最大使用水量：13.91m3/s
    有効落差：52.34m
    水車：　出力６８００ｋＷﾗ１台
    導水路：総延長３９８４．３ｍ
    流域面積：342.6km2
    取水：中津川第二発電所、中津川［この堰(地理院)は下船渡の取水堰か？］ 232.00m
    放水：信濃川171.14m

詰まり，現状でも穴藤は 中津川第一と第二の間で調整池の役割を果たしているという事である。

また中津川第一から第二迄結構長いので高低差がそこそこ失われている様だ。その辺も何とかしたい気もする。
