運開：22.10.07

和知野川【和合・浪合篇】(23.11逍遙)

１．概況　２．現況(和知野発電所［和知野ダム］・豊発電所［岩倉ダム］・本谷川(堰堤)・和合堰堤・和合発電所・【増強(案)(+6.6MW)】・陣畑川(サイフォン・堰堤)・浪合堰堤)　３．和知野開発

和知野川下流・売木川と抜けた22.10から凡(およ)そ１年后の23.11，和知野川を上流迄抜けて見た。

【和知野篇】
～天竜川～

平岡ダム

～和知野川～

和知野発電所

和知野ダム

【和合篇】　　　　　　　　　　　　▲
豊発電所の手前の特徴的な平面ジャンクションｗ
左折する為には右に入って大回りする必要のある鋭角コーナーである。前回はここを大回りして r46側へ進んだが本日はr243深沢阿南線側を直進。

23.11

【売木篇】

中部電力(株)　豊(ゆたか)発電所［→売木篇］　　　　▲
運開：1936
水路式・調整池式
認可最大出力：14,500kW 　　常時出力：5,500kW [37.9%]
最大使用水量：5.54m3/s[42.6]
有効落差：304.83m
水車：　出力１４９００ｋＷ×１台
導水路：総延長１３００８．７ｍ[1.11]
流域面積：129.5km2
取水：和知野川［和合堰堤］、売木川［丸畑堰堤1.98m3/s・岩倉貯水池(調整池)］、他(本谷川／心川，鈴ヶ沢川［金谷堰堤］0.53m3/s，辺りか？) 計7箇所［ＤＢ②］　732.0m
放水：和知野川［和知野川ダム直上］405.08m

～売木川～

売木川堰堤(丸畑堰堤)

岩倉ダム(岩倉貯水池(調整池))

林道早稲田木曽畑線分岐［場所］
早稲田はR151沿いで平岡ダムの嵩上げ計画(妄想)の実地検分の為に向かった南宮大橋への分岐のある場所。こんなところ［gsi・Ｇ］で繋がっているとは。

その後通行止めが現れた。本日解放の様だが篠崎さんの家まで行けますとのことｗ　もう知り合いだけで回してる感じが強い。

晩秋の減衰区間の水量

～本谷川～　　　▲

地理院だと豊発電所の取水堰堤がありそう。。(だが林道から離れて随分と谷底？まあ堰堤は谷底にないと水取れないし，昔の堰堤は結構谷底んだけどｗ)
Ｇ空撮には気配なし。

ということでチャレンジしてみたが，この道は無理ｗ

和合堰堤［地理院・Ｇ空撮］　　　　　　　　▲
目的：発電(豊発電所)
取水：天竜川水系和知野川［和合発電所2.00m3/s］
堤高：　　堤頂長：　　満水位：　　
取水量：2.64m3/s
貯水量：なし
事業者：中部電力(株)
流域面積：

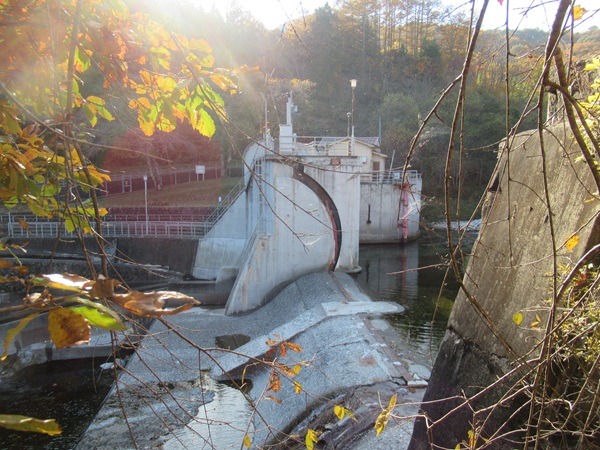

堰堤発見！和合発電所の直下にある豊発電所の堰堤だが和合堰堤と云うらしい。

利水票ゲット。2.64m3/sとのこと。豊発電所の最大使用水量5.54m3/sの半分弱の水量である。貯留量は残念ながらなし。

和合発電所建屋［→諸元］

同じく水圧鉄管

中部電力(株)　和合発電所［水力］［wiki］［ＤＢ］　　　　　　　　　　▲
運開：1937[矢作水力(株)]
水路式・流込式
認可最大出力：3,000kW→3,200kW 　　常時出力：1,600kW[53.3%]→1,300kW[40.6%]
最大使用水量：2.00m3/s[0.56]
有効落差：187.0m
水車：　出力３８００ｋＷ×１台
導水路：総延長４１４９．２ｍ
流域面積：36.0km2
取水：和知野川［浪合堰堤］(グーグル)936.00m　陣畑川［→陣畑川］(942m) 他１※　計３箇所
放水：和知野川［和合堰堤[豊発電所取水口]直上］734.50m

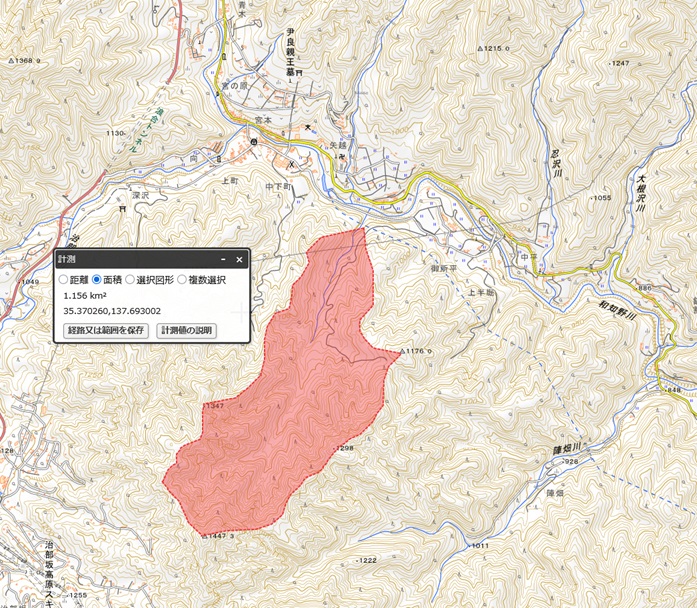

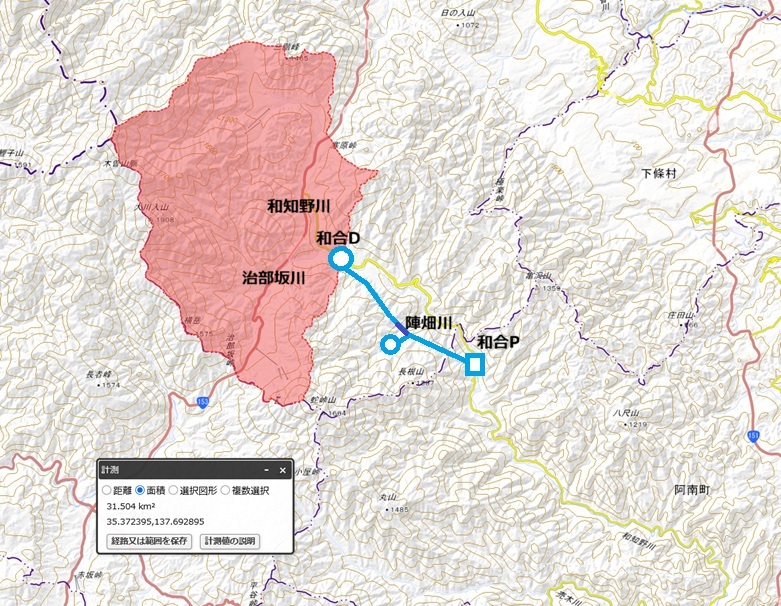

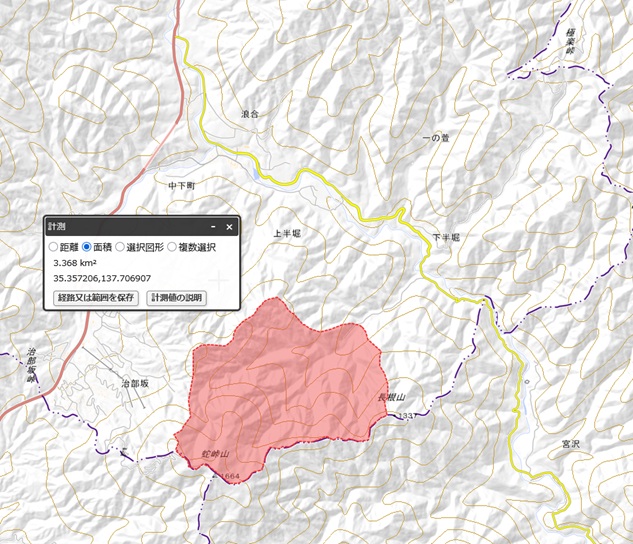

※：浪合堰堤31.5km2，陣畑川3.4km2なので合計34.9km2。あと1.1km2程度の狭い領域がどこかにありそう。→ここか？(調べて見ると1.16km2，面積ぴったり♪)

有効落差が200m近くあるし使用水量，从(したが)って出力を倍増可能だなぁ。。３倍増としても良い。9.6MW[+6.4MW]である。折角なので北側を通して水量を確保していく。

【和合発電所増強(案)】　　　△ ▲

［私案］新和合発電所
出力：6,600kW[+6.6MW]
水量：4.00m3/s
落差：195m

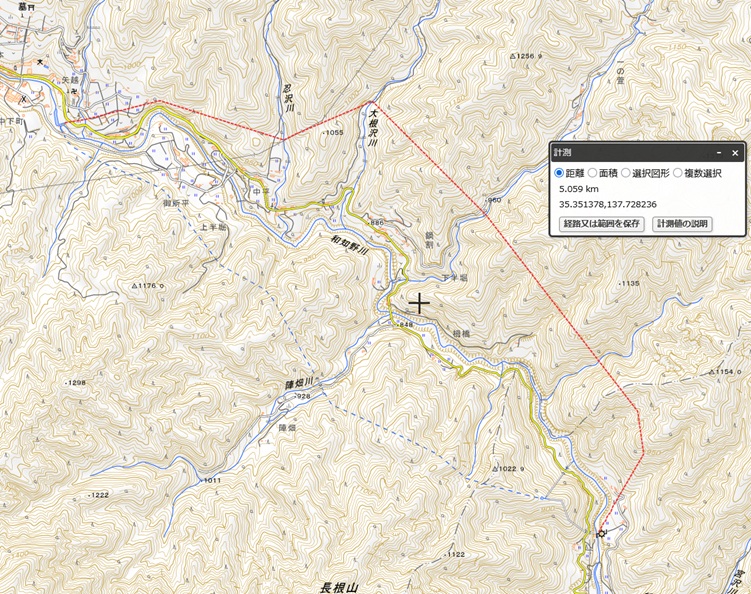

導水：5.0km

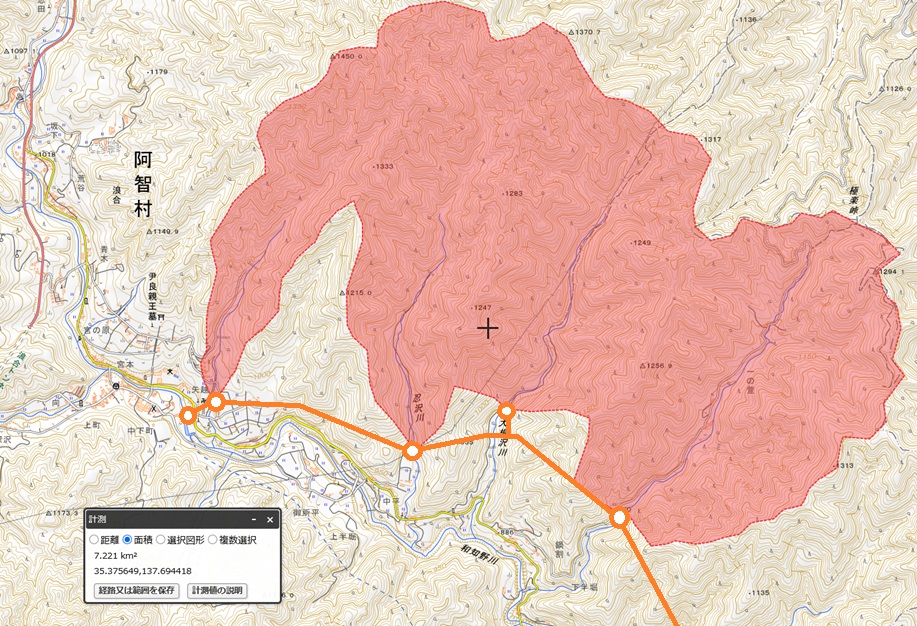

流域：浪合堰堤31.5km2・支流：7.2km2
取水：和知野川［浪合堰堤(この辺)］・沢・忍沢・大根沢・下り沢(Ｑ)936m
放水：和知野川［和合堰堤］734.5m

導路
