魚野川(上流部)

20.10.30運開

信濃川水系魚野川上流域

魚野川主要部【開発篇(50.5MW)】・破間川(黒又川【上流部開発(8.5MW)】)・佐梨川(+5.06MW)・水無川(+ 3.0MW)・宇田沢川・三国川(五十沢川)［+2.6MW］・登川)・上流部［【塩沢発電所開発】[+7.0MW]・石打発電所・湯沢発電所(←清津川)・【新湯沢発電所規開発】[+19.8MW]・土樽発電所・奥地開発］

(魚野川頭首工EL185m)

【塩沢発電所(案)】　　　▲

石打発電所放流口(258.54m)の辺から盆地が終わり山岳部に入り水発が魚野川本流にも登場してくる。
最後のもう一伸びを石打発電所と魚野川頭首工の間でやってみる。

［試案］塩沢発電所
所在：南魚沼市舞子［崖下のこの辺想定・川迄は地下放水路］
出力：7,000kW[+7.0MW]
水量：14.4m3/s
落差：59m
導水：4.5km
取水：魚野川［石打発電所］258m
放水：魚野川［魚野川頭首工］195m

東京電力ＲＰ(株)　石打発電所［水力］　　　▲
新潟県南魚沼市石打
運開：1926(T11).11
水路式・流込式
    認可最大出力：5,600kW　　常時出力：1,800kW
    最大使用水量：13.50m3/s
    有効落差：49.42m
    水車：立軸フランシス水車　出力５８００ｋＷ×１台
    導水路：総延長２５０８．９ｍ
    流域面積：320.6km2
    取水：魚野川［湯沢発電所6.12m3/s］312.20m
    放水：魚野川258.54m

東京電力ＲＰ(株)　湯沢発電所［水力］　　　▲
新潟県南魚沼郡湯沢町湯沢
運開：1923.5
水路式・流込式
認可最大出力：15,600kW 　　常時出力：　6,800kW[45.3%]
    最大使用水量：6.12m3/s[0.37]
    有効落差：３０１．４９ｍ（以前は３００．７２ｍ）
    水車：総出力１９４４０ｋＷ
    導水路：総延長６７９８．６ｍ
    水車：横軸ペルトン水車×４台　総出力１９４４０ｋＷ
    導水路：総延長６７９８．６ｍ
流域面積：163.0km2
取水：清津川発電所、清津川630.86m
放水：魚野川［石打発電所13.5m3/s］312.2m

＜湯沢と土樽の間に開発余地あり：約255m＞　　　▲

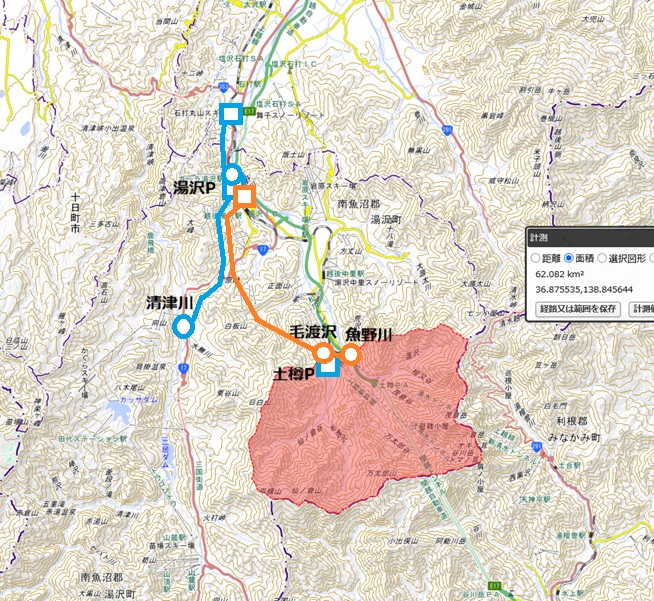

【新湯沢発電所開発(案)】
流域：63.6km

[新設]新湯沢発電所　　　▲
出力：19,800kW[+19.8MW]
水量：9.5m3/s[1.53]
落差：245m
導水：11.3km
流域：62.08km2
取水：魚野川・毛渡沢［土樽PS(5.50m3/s)］567m
放水：魚野川［石打PS取水口］312.20m

東京発電(株)　土樽発電所［水力］［ＤＢ］　　　　　　　▲
運開： 1964.10
水路式・流込式
認可最大出力：7,000kW 　　常時出力：1,300kW[18.6%]
最大使用水量：5.50m3/s[1.08]
有効落差：150.20m
導水路：総延長７０５７．０ｍ
流域面積：51.0km2
取水：蓬（よもぎ）沢→檜又谷→茂倉谷→万太郎谷、毛渡（けど）沢723.80m
放水：毛渡沢567.53m

最上流開発　　　▲

ちょっと出力足りない感じ。ここは引き続き検討中。
