信濃川・魚野川・破間川・只見川(上流)・水力あれこれ
奥只見綜 合開発経緯
とはずがたりな掲示板　 ( 電 力スレ　利 水スレ )
20215.20作成
黒又川開発
沿川風景：(破間川［→別頁］)─黒又川第 一発電所─黒又川第一ダム─［─末沢第一 ダム─末沢発電所─［平石川ダム─破間川発電所─破間川ダム【上流部開発(+8.5MW)】【県道385号】］］ ─黒又 川第二発電所─［─末沢第二ダム］―［中 止］黒又川第三発電所(政府案)─［中止］黒又川第四発電所(政府案)［←只見川：奥只見ダム］─(源流)
【奥地開発構想・黒又川第三発電所】

佐梨川の現況の項で，「白洲次郎が開発権をふんだくって行った(という か東電が管内の開 発を ふんだくって行くのを全力で沮止した，が正確か？)我らが奥只見発電所への入口(奥只見シルバーラ イン)のある谷筋である。奥只見ダムへ引水とかされてないか慎重に見たが大丈夫そうだ」と書き，破間 川の 冒頭では「上流域のどん詰まり，六十里越の峠を越えれば田子倉・奥只見であり阿賀野川水系に変わる。」と書いた私であるが，戦後の大水力開発の舞台となっ た奥只見はすぐ裏手である。

黒又川の発電所群が妙に高規格でしかも電発が黒又川の開発が絡んで(というか奥地は全部電発開発)いて，気付かないのは或る意味迂闊ではあったが，ここに もドラマがあったのである。

詳しくはwikiに 譲りたいが，戦後の河川綜合開発の中で，奥只見案は幾つかの案がせめぎ合ったのだが，新 潟は奥只見ダムから佐梨川，田子倉ダムから破間川へ導水して戦後の食糧難の中，穀倉地帯の魚沼地方の潅漑用水確保(只見川分流案)を 強硬に主張し本命とされ福島県や日本発送電東北支社後継の東北電力の推す只見川・阿賀野川の本流ルート(只見川本流案)と可成り激しく対立した。1952 年には各案の裁定が持ち込まれたアメリカ合衆国海外技術調査団(OCI)の裁定で本流案に決まったが，吉田側近の白洲次郎が東北電力の社長に納まり，吉田 派の固める福島県(当時は吉田派だった広川弘禅農水大臣は東京選出だったが出身は福島県石川郡)に対して，新潟県は吉田の政敵鳩山一郎に接近するなど対立 は激しかったらしい。こ の辺(仁昌寺正一1993)が面白い。
また尾瀬分水案を推す日本発送電東京支社と東京電灯の遺産を継承する東電は歴史的経緯から只見川に水利権を持っていたが本名ダム・本 名発電所の水利権が(戦時中，一定以上の開発は日本発送電に集約されたが水利権は形式的に残されていたのを継承した)東電から突然取り上げられ東北電力に 与えられるに及び行政訴訟になり，吉田は行政事件特例法を行使し「異議申立」するなど揉めに揉めた様だ。可成り強引に突破をした福島県・東北電力に見える が，次第に妥協の気運が高まり，1953年には先ず奥只見から佐梨川(と田子倉から破間も)への導水を廃止する代わり に奥只見ダムから信濃川水系黒又 川に只見川の水を分水し黒又川に発電所を建設する黒又川分水案(政府案)が 提示されて新潟県もこれを受入れ奥只見・田子倉の建設が決まり，東電には東北電力が電力供 給をする契約を結ぶ(これに拠り当該地域での東北電力への供給が予定より大巾に減少する事に。)ことで1954初頭には訴訟が取り下げられ事業が進むこと になった。今でも電発の送電線がこの地域から首都圏へ電気を送っている。

その後，黒又川第一ダムと発電所が1958年2月17日に運転を開始し、続いて第二ダムと発電所の建設が行われたが，建設(1961着工)に際し第 二ダムの有効貯水容量を 当初計画の1000万立方メートルから5000万立方メートルに拡張したことで、越後平野へ供給する灌漑用水が黒又川単独で賄えることになった。このため 新潟県は1961年9月、電源開発に黒又川第四発電所と奥只見ダムからの分水計画の中止を申し入れ、とで只見川からの分水計画は中止された。wiki

以下の図は福島民報社の『只見川』からの転載であるが黒又川第二が奥只見取水で書いてあるなら誤りである。黒又川を直線的に書いてしまっただけ？
湯之谷第一が揚水発電で，第二・第三と連ねて藪神に至り，ここから芋川経由で妙見堰に持っていく感じである。
出典：『只見川』(福島民報社1964)

この辺(→奥只見綜 合開発経緯)に纏めて見た。併せてご参照され たい。

斯くして現在の黒又川流域の電源開発は完了し以下の様に配置されたのである。敢えて大きい地図を載せてみた。
下の方迄ちゃんとスクロールして田子倉・奥只見・佐梨川と云った登場人物達との距離感を感じて欲しい♪


黒又川第四発電所は奥只見からの導水であり，分水の中止により中止は当然だが第三(13.7MW)に関してはどれもさらっと中止となったとしか書いていな い。黒又川第二ダムの規模拡大で中止になったとも考えられるがどういう記述も今の所見かけない。
只見川から黒又川へ導水するにしても揚水式の黒又第四の下池が必要であり，黒又川第二が拡張されたとは云っても可成りまだ距離があるので奥只見シルバーラ インからもほど近い泣 沢出合辺り(579m)に造る計画だったのではなかろうか？
奥只見第四の計画がなくなれば第三ダムにそれ程多くの水は貯められないのでやはりそちら側の理由で取り止めになったのだろう。流込式で建設の余地がないか検討してみた。

先ずは地図上でも破間川からほぼ一直線に破間川ダムに向かうラインを堪能して頂きたいがその諸元である。

～破間川～

東北電力(株)　藪神ダム［→破間川］　　　▲
昭和１６（１９４１）年：竣工
堤高：23m、堤頂長：120m容量
　総貯水容量：185.7万m3　有効貯水容量：　67.1万m3
流域面積：373.2 平方キロメートル　湛水面積：　0.21平方キロメートル
取水：破間川［黒又川第一発電所・須原発電所(←上条発電所)］
放水：薮神発電所30m3/s・薮神第二発電所 30m3/s
(貯水池) 最高水位     (m)       144.14
  (貯水池) 最低水位     (m)       142.24
  (貯水池) 利用水深     (m)       1.90

～黒又川～

電源開発(株) 黒又川第一発電所［水 力］［信濃］ ［ＤＢ］ 　　　　▲
運開：1958.02
ダム水路式・貯水池式
出力：61,500kW　常時：19,050kW
水量：42.40m3/s
落差：167.70m
導水：総延長7,012.0m［主要導水路：4,475.6m・圧力ﾄﾝﾈﾙ］・放水路：508.2m
流域：206.1km2
水車：立軸ﾌﾗﾝｼｽ×２台　  総出力(定格)70,000kW
取水：黒又川第一ダム335.00m
放水：破間川［薮神ダム］143.80m

黒又川第一ダム［水 力］［信濃］ ［便覧］［ＤＢ］ 　 　　　▲
河川     信濃川水系黒又川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     91m／276m／289千m3
流域面積／湛水面積     206.1km2 （ 直接：106.1km2 間接：100km2 ） ／144ha
総貯水容量／有効貯水容量     4,284.5万m3／3,062.7万m3
貯水池：  最高水位  335.00m／ 最低水位  305.00m  ／利用水深   30.00m
ダム事業者     電源開発（株）
着手／竣工     1954／1958

～末沢川～

末沢第一取水ダム［信濃］　 　　　▲
電源開発(株)　目的：発電(黒又第一発電所)
取水量：15.00m3/s
取水：末沢川［末沢発電所］
送水：黒又川［黒又川第一ダム］

国土地理院図には末沢川第一取水ダムとあるけど信濃水力さんの撮した水利使用標識写真には末沢第一取水ダムとなっているのそちらを採用。

電源開発(株)  末沢発電所［信 濃］［水力］ ［ＤＢ］
運開：1958.02
出力：1,500kW　常時：327kW
水量：6.20m3/s
落差：32.20m
流域面積：６３．９平方キロメートル
取水：平石(破間)川［平石川取水ダム］372.50m
放水：末沢川［末沢第一取水ダム］337.15m

なんと工事用電源だったそうな［TW］。

～平石川～

平石川取水ダム［信濃］ ［ＤＢ］
取水：平石(破間)川［破間川発電所8.0m3/s］
送水：末沢発電所6.2m3/s
制水門：ｽﾙｰｽ･ｹﾞｰﾄ２門 径間×高さ：2.50×2.50

信濃 水力さんは破間川取水ダムと呼んでいるが国 土地理院図には平石川取水ダムと明記されている。
wiki(破 間川)に拠ると
>1970年頃までは黒又川との合流点より上流は平石川（ひらいしがわ）と 呼ばれており、破間川の源流は平石川と黒又川に二分されるものとされていた。
>流域面積は平石川の方がやや大きいが、流路長は黒又川の方が10km程長 い。現在では平石川筋を本流として破間川と呼ばれているが、破間川ダムの下流にある平石川取水ダムに名称の名残がある。
とのこと。益田川でも宣言したように黒又川分岐以降の破間川は平石川と呼ぶ事にする♪
ただマイナーな此処でやると解りにくいことこの上ないので括弧付きで併記することにした。

電源開発(株) 破間川発電所［信 濃］［水 力］［ＤＢ］ 　　　　▲
運開：1985.12 →なんか新しい。破間川ダム建設に伴い建設されたらしい。
ダム式・貯水池式
出力：5,100kW　常時：550kW[10.8%]
水量：8.00m3/s
落差：77.50m
流域：59.2km2
取水：平石(破間)川［破間川ダム］459.50m
放水：平石(破間)川［平石川取水堰］378.00m

破間川ダム［信 濃］［便覧］ ［ＤＢ］ 　　　　　▲
河川：平石(破間)川　取水量：？
河川     信濃川水系破間川
目的／型式     FNP(発電：破間川発電所8.00m3/s) ／重力式コンクリート　堤高    93.5m
流域面積／湛水面積     59.2km2 （ 全て直接流域 ） ／81ha
洪水吐：自由越流
総貯水容量／有効貯水容量     1.580.0万m3／1,330.0万m3　洪水期洪水容量1,260万m3？
(貯水池) 最高水位     (m)       459.50
  (貯水池) 最低水位     (m)       427.50
  (貯水池) 利用水深     (m)       32.00
ダム事業者     新潟県
満水位：459.5m(サーチャージ？平時？)
洪水期満水位？：431.0m
着手／竣工     1973／1986


さてこの破間川ダム水害で活躍したようだ［新潟県］

  • >破間川ダムでは、最大で765m3/sの洪水調節を行い、1260万m3を貯留、最大限効果を発揮し洪水調節容量を使い切った。
    ［新潟県］

    ［新潟県］



    • この破間川ダム，嘗て奥只見開発でその実現可能性の低さから破れた新潟県の"分 流案"［→新潟案の五味沢ダム］の流れを汲んでいる ようにも見える。ムネアツ。
    出典：仁 昌寺正一(1993)
    その後の妥協案としての電発案では，新潟県案が田子倉・奥只見両ダムから新潟寄りに導水する計画だったのに対してより導水距離が短くて済む田子倉からのみ の導水とした(→電発案)が，新潟県は納得せず，最終的 に現在実現する案に奥只見から黒又川への導水を含む案を妥協策として提示，奥只見ダムから黒又川への導水中止となって現在の完成形となったが，破間川ダム (満水位：459.50m)の代わりに田子倉ダム(満水位： 510.00m)と満水位が同じ五味沢ダムたらどうなっていたかと思うと一寸興味深い。

    拡張に関しては取水量はマージナルだが，西隣のし もやぎ沢から導水できそうではある。守 門沢辺りからも引いて来れない事もない。保留。

    【最奥部開発】　　　　　　　　　　 　▲

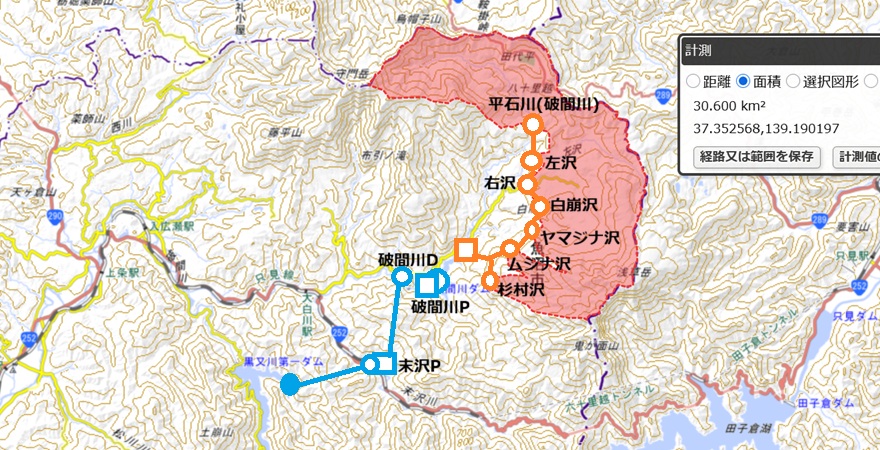

    今，その奥地，五味沢(今は破間川ダムのバックウォーター)に発電所を構想してみる。

    ［私案］五味沢発電所
    出力：8,500kW[+8.5MW]～9,900kW
    水量：4.8m3/s[1.59]
    落差：210m
    導水：6.6km+0.45km(村杉沢)=7.1km（+2.64km(夕沢～一本松沢=9.7km2)）
    流域：30.6km2(+4.7km)
    取水：破間(平石)川［堰堤(gsi)］・ 左沢(gsi)・ 右沢(gsi)・ 白崩沢［ヤスノ沢出合・堰堤］(gsi)・ ヤジマナ沢(gsi)・ ムジナ沢(gsi)・ 村杉沢(gsi) （夕沢(gsi)・ 大高石沢(gsi)・ 一本松沢(gsi)） 660m
    放水：平石川［破間川ダム］454m



    【新潟県道385号浅草山大白 川停車場線】　　　　　　▲

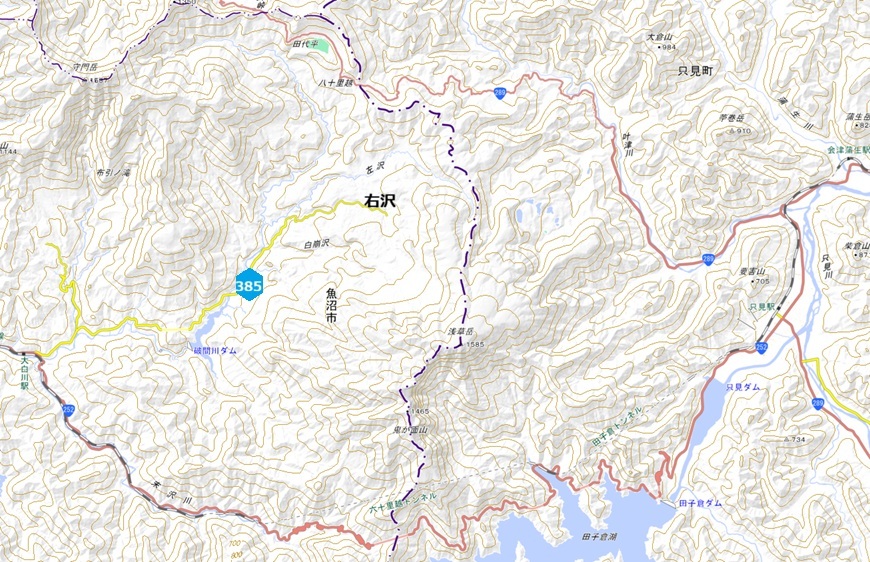

    平石川上流の右沢にはr385浅草山大白川停車場線が並行する。
    　
    Ｇｏｏｇｌｅカーは舗装区間末端で流石に引き替えている［→Ｇ］
    地理院だとこ こら。県道指定は外れている様だ。

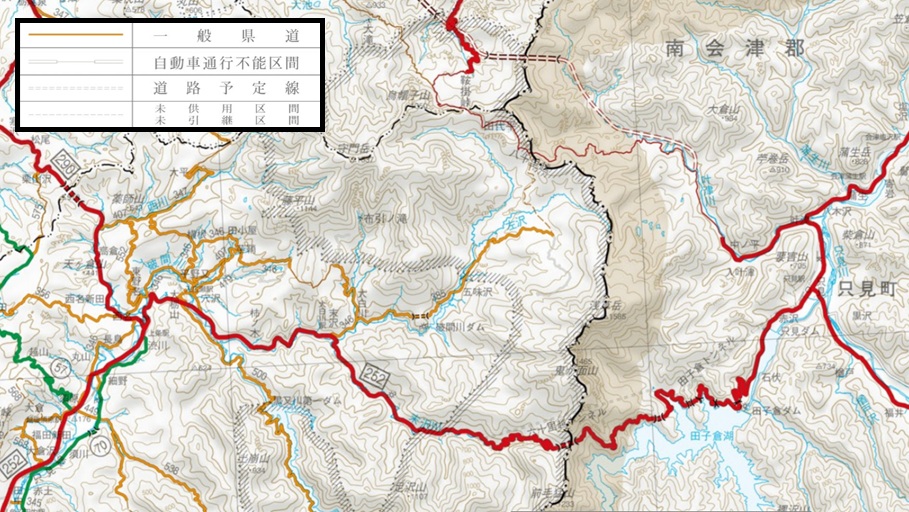

    ヨッキが銀山平の頁かなんかで見つけてきた新潟県の県道図だが，これに拠ると計画線・未成線等も書き込まれており，これによるとr385は現道の指定から 外れた辺り［地 理院］の山道に沿って破線が描かれている。
    この破線は凡例によれば未供用区間・未引継区間となっており，なんと八十里越えの峠迄(書類上は？)繋がってる模様！

    詳しくはこ ちら［→道路族］で纏めた。



    ～黒又川～
    次は黒川第二ダムを挟んで上流部での発電システムである。

    電源開発(株) 黒又川第二発電所［wiki］ ［ＤＢ］
    運開：1964.01　揚水発電停止：？？年
    出力：17,000kW
    水量：26.0m3/s
    流域：109.9km2
    水車：  立軸ﾎﾟﾝﾌﾟ水車×１台　 総出力(定格) 19,200kW→おお，揚水発電設備！！！
    取水：黒又川［黒又川第二ダム］・末沢川［末沢第 二ダム］・足 沢？・内 桧沢？　計４箇所
    放水：黒又川［黒又川第一ダム］

    黒又川第二ダム［信濃］ ［便覧］［夜 雀］［ＤＢ］
    黒又川
    電源開発(株)　目的：発電
    取水量：28m3/s
    総貯水容量／有効貯水容量：6,000.0万m3／5,000.0万m3
    貯留量：6,000万m3
    流域面積／湛水面積     109.9km2 （ 直接：83.8km2 間接：26km2 ） ／225ha
    洪水吐：自由越流(ゲートレス)
    (貯水池) 最高水位     (m)       412.00
      (貯水池) 最低水位     (m)       375.00
      (貯水池) 利用水深     (m)       37.00
    着手／竣工     1961／1964
    湖 面水位：405m　堤高／堤頂長／堤体積     82.5m／235.2m／91千m3


    通行止め直後(笑)にヨッキも探索しているらしい。

    うわ……。新潟県道500号黒又 山大栃山線の黒又川第一ダム～第二ダムの8.5kmって、2011年7月25日に始まった「落石の危険」を理由とした「当分の間　通行止」が、未だに解除 されてないのか……。私が何気なく探索したのは同年8月17日。確かに一部崩れていたが、ずっと放置なら、今頃どうなってるんだ…。 pic.twitter.com/RJ7KLz1D2b

    — ヨッキれん／平沼義之 (@yokkiren) January 19, 2025

    ヨッキの逆サイドの探索はこちらの泣 沢である。

    で，ちゃんと電発の中の人と堂々と訪問されてるのが夜 雀さん，何者！？

    末沢第二取水ダム［信濃］
    電源開発(株)　目的：発電
    取水量：5.50m3/s
    面積：26km2
    取水： 末沢川(EL=423m)
    送水：黒又川第二ダム

    二転三転した地域の開発だが，最終段階で貯水量が1,000万トンから5,000万トンに増やされた黒又川第二ダム(直接流域83.8km2)であるが， 少しでも集水量を増やす必要があったのであろう。末沢川では下の方で末沢川第一取水ダムも建設され ていて，あちこちで私は妄想してるが，一つの河川で二箇所で取水するのは可成りガチで珍しい。

    途中，足沢はどうだろう？取水してへんかな，これ？？［地 理院(EL=423m)・空 撮］
    また黒又第二との間に20m程の落差があることはある。


    【最上流部開発(案)】
    さて，もともと第一～第四迄計画されていて第四は分水発電所なの で黒又川の水を使う発電所は第三迄計画されていた。更に黒又川第二ダムと発電所の規模がでかくなって第三発電所が中止されてしまった(奥只見綜 合開発経緯・黒又川分水案)
    黒又川の第二・第三の計画統合が強く示唆されるけど。別途上流に第三の建設余地がないか探ってみたい。

    最終案となる1953年の政府案ではいきり立つ新潟県を宥める為に先ずは奥只見から 黒又川への導水と４箇所のダムが 提案されたが，第二ダムの有効貯水容量を 当初計画の1000万立方メートルから5000万立方メートルに拡張した[wiki] そうなのでその過程で生煮 えの(新潟県への目眩ましの)案で４箇所ぶら下げられた発電所も２箇所にされその分，発電所も減らされたのであろう。代わりに(というには時間が空きすぎ ているけど，1980年代になって)破間川本流に破間川ダムが建設さ れてそこから導水して末沢川沿いに破間川 発電所が建設さる形となった。この場合，破間川ダムは電発案(→只見綜合 開発)で田子倉ダムの兄弟ダムとして建設される計画のダムと似た位置にある。
    黒 又川(泣沢)・赤 柴沢・赤 柴西沢(仮称)・中 ノ沢・岩 沢(仮称)(580m)で取水して黒又川［黒又川第二ダム］(405m)で放水すると170m程の落差をとれ，流域が35km2なので 4.0m3/s取ると出力は5.6MW・導水距離は9.3kmという結果が得られた。奥只見からの取水を考慮に入れて使用水用を12m3/sとすると 16.8MWとなる。
    単独ではなかなかペイしないということでの計画中止，もしくは第二・第三の統合だったっぽい。

    出典：仁 昌寺正一(1993)

    一寸やってみたが割と狭くて積極策を 行けないと上流側に発電は無理そうである。こ の辺に堤頂長160mのダムを造って満水位605mとすると落差200m程度の発電所が得られる。導水も4.5km程度でダム湖である，
    ダム建設に赤柴沢などから導水してやっと40km2程度。ただ10MW程度の発電を上積みできる。

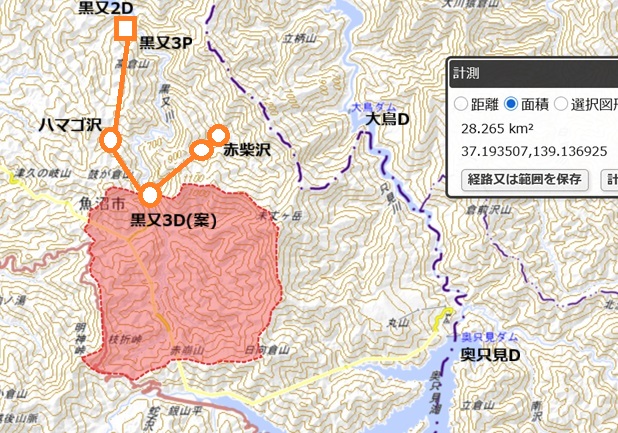

    ［私案］黒又第三発電所
    出力：10,100kW[+10.1MW]
    水量：5.8m3/s
    落差：200m
    流域：31.5km2(間接含む)+7.8km
    導水：4.5km+2.6km
    取水：黒又川［黒又川第三ダム(場 所)←赤 柴沢・支 流］・ハ マゴ沢 605m
    放水：黒又川［黒又川第二ダム］400m

    ［私案］黒又第三発電所堰堤
    場所：信濃川水系破間川支流黒又川上流(地 理院)
    堤頂長：160m　河床標高：578m　満水位：605m
    流域面積：36.9km2　(直接28.3km2・間接：8.6km2［ハマゴ沢0.9km2　赤柴沢7.7km2］)
    有効貯水量：(計算中)

    ［私案］赤柴沢堰堤
    河床標高：EL.586m　取水位：610m
    有効貯水量：(計算中)



    とりま保留かな。。
