中津川(信濃川水系・新潟県)【下流部開発篇】

調査篇
現況篇
上流部変；野反ダム(V=2,675万m3)→渋沢ダム(V=7.5万m3)→切明 (20MW/11m3/s)→中流篇：高野 山ダム(V=56万m3)→中津川第一 (12.6MW・36.44m3/s)─［黒滝沢：開発(3.5MW)］穴藤ダム(V=58万m3)──沖ノ原調整池(V=？万m3)→中津川第二(22.5MW/13.91m3/s)→下船渡 (6.1MW/13.91m3/s)→(信濃川・宮中ダム)


東京電力ＲＰ(株)　中津川第一発電所［水 力］［DB］ ［公文書館］　　　　　　▲
所在地：新潟県中魚沼郡津南町穴藤
運開：1924.9［信越電力(株)］
水路式・調整池式
認可最大出力：126,000kW 　　常時出力：13,900kW[11.0%]
　１〜３号機：40,000kW　　４号機：86,000kW　［→容量］
(1号機:13,300kW，2号機:13,400kW，3号機:13,300kW)
最大使用水量：36.44m3/s
    １〜３号機：12.90m3/s    　　４号機：23.54m3/s
有効落差：414.88m（１〜３号機）    409.58m（４号機）
    水車：４台　総出力１３１４００ｋＷ(横軸ペルトン水車ﾗ３台、立軸フランシス水車ﾗ１台)
    導水路：総延長１８８２７．７ｍ
取水位：852.26m(切明発電所放水位：851.38m［ＤＢ］か？)／860.43m(中津川取水堰堤［地 理院EL.863m］か？)／841.81m(高野山ダム満水位［地 理院EL.842m］か？)［ＤＢ］
放水位標高：不明ｍ［ＤＢ］→１・２・３号機：430m(中津川第二発電所取水位＝穴藤ダム満水位)・４号機435m？(１・２号機よりも ５ｍ程有効落差が小さい)
    流域面積：218.2km2
    取水：高野山調整池［高野山ダム］
    放水：中津川第二発電所［ 沖の原貯水池］・中津川(地 理院EL.408m)841.81m
    水車：横軸ペルトン水車×３台、立軸フランシス水車×１台　総出力１３１４００ｋＷ
    取水：切明発電所＋雑魚川＋中津川→渓流等→高野山調整池［高野山ダム］

穴藤（けっとう）ダム［便覧］［水 力］［地 理院］］［wiki］ ［東 電］［公文書館］　　　　　　　　▲
河川     信濃川水系中津川
目的     P(中津川第二発電所：取水位430m・沖ノ原調整池は403m程度の模様。)
堤高／堤頂長／堤体積     55.3m／130m／96千m3
流域面積／湛水面積     317.6km2 （ 全て直接流域 ） ／6ha
総貯水容量／有効貯水容量     630千m3／580千m3
ダム事業者     東京電力（株）
着手／竣工     1969／1972
満水位：430m［地図だと424m程］

調査の結果［→調査篇結果］，穴藤ダムは中津川第一発電所の上流側にあるけど，増設４号機の逆調ダムで中津川第一４号機の水を貯めて中津川第二に給水している。

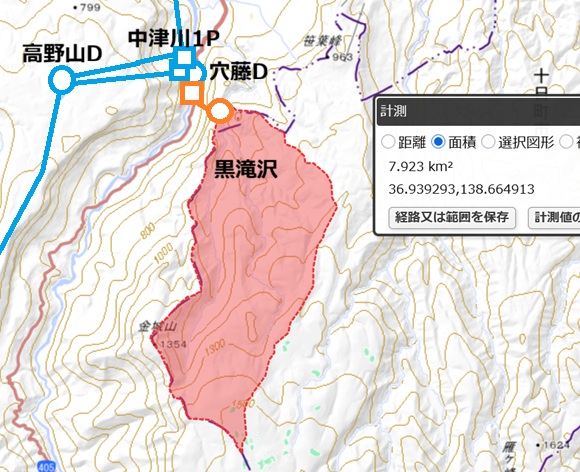

〜黒滝沢〜
穴藤ダムの脇で中津川に流入する黒滝沢から効率的に導水出来そう。規模は小さいがあり♪
　

［私案］黒滝沢発電所
出力：3,500kW[+3,5MW]
水量：1.4m3/s［1.76］
落差：280m
導水：550m
流域：7.93km2
取水：黒滝沢715m
放水：中津川［穴藤ダム］430m



【下流部発電所建設】
穴藤ダムは中津川第一４号機専用の逆調整池であって，１〜３号機の放流水もため込めるようにしてみる。現状では沖ノ原調整池

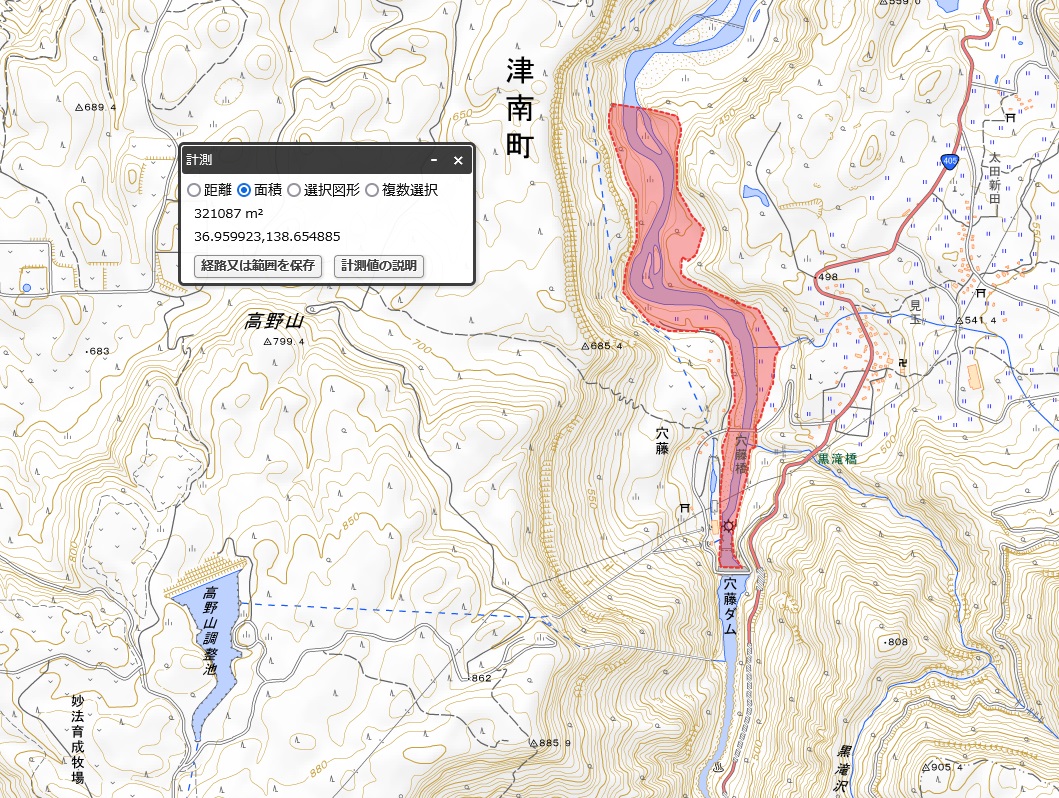

［私案］新穴藤ダム
場所：EL.369m
堤頂長：173m+124m
満水位：410m
湛水面積：32ha
有効貯水量：620万m3
流域面積：
目的：発電・潅漑(正面用水)



沖の原貯水池［地 理院］(EL.404m)　［信濃川水系］［ダムくらぶ］　　　　　　　　▲
貯水量：67,600m3
最大取水量：13.91m3/s
湛水面積：2.9ha［推計］

余った水を沖ノ原で貯めて置きたい所だが貯水量不明。基本的に１〜３号機を動かす12.90m3/sがあれば中津川２号機13.91m3/sを動かすに十 分なのである。

東京電力リＲＰ(株) 中津川第二発電所［水 力］［wiki］ 　　　　　　▲
所在地：新潟県中魚沼郡津南町芦ヶ崎
運開：1922.11［信越電力(株)］18.0MW／
水路式・調整池式
    認可最大出力：18,000kW→20,700kW[1994年]→22,500kW※      　　常時出力：　7,420kW[]
    最大使用水量：13.91m3/s
    有効落差：171.25m
    水車：立軸フランシス水車×１台、横軸カプラン水車×１台　総出力２３２００ｋＷ
    導水路：総延長６９７０．９ｍ
    流域面積：317.6km2＝穴藤ダムと同じ
    取水：中津川［穴藤ダム］430.00m＋ 中津川第一発電所(放水位：不明)→沖野原調整池[405m 程度？？]
    放水：中津川［信濃川］・下船渡発電所230.36m

※：穴藤ダムから発電所直上の調整池までに存在するわずかな落差を利用した水車発電機が増設され、2万2,500キロワットとなっている。 ［wiki］ [東電]

［新設］東京電力リＲＰ(株) 中津川第二発電所増設機
着工：2001.7予　完成：2002.10予
出力：1,800kW[+1.8MW]
年間可能発電電力量　　　7,645MWh[48.5%]
水量：12.66m3/s　→中津川１〜３号機の使用した12.90m3/sよりも小さく，中津川第二の最大使用水量の13.91m3/sよりも小さい。
落差：17.63ｍ
導水：？
取水：中津川第二発電所導水路
放水：中津川第二発電所導水路

中津川第二発電所増設計画の電源開発基本計画への組み入れについて
https://www.tepco.co.jp/cc/press/00122003-j.html
                                                         平成12年12月20日
                                                         東京電力株式会社

　本日、第145回電源開発調整審議会において、当社の中津川第二発電所増設計画
（出力1,800kW）が、国の電源開発基本計画に組み入れられました。

　本計画は、新潟県信濃川水系中津川にある既設の中津川第二発電所の導水路に水
車発電機を新たに設置し、今まで未活用であった落差を利用することにより、増出
力を図るものです。これにより、貴重な水資源の有効活用を図るとともに、地球温
暖化の原因となるＣＯ２の排出を抑制することも期待しています。
　中津川第二発電所増設計画の概要は以下の通りです。


　１．所在地            　　　新潟県中魚沼郡津南町

　２．最大出力          　　　1,800kW
　　（本計画により、中津川第二発電所の最大出力は20,700kWから22,500kWとなります。）

　３．最大使用水量      　　　12.66ｍ３/秒

　４．有効落差          　　　17.63ｍ
　
　５．年間可能発電電力量　　　7,645千kWh

　６．工期               　　　着工予定        ：平成13年７月
    　　　　　　　　　　　　　営業運転開始予定：平成14年10月


この増設機がどこかは不明だが，中津川第一発電所１〜３号機(425m程度？)〜沖ノ原調整池(405m程度？)間だとすると中津川１〜３号機(425m程度？)と穴藤ダム(430m程度？)の間の落差は未だ利用されてないと考えられる。
中津川第一１〜３号機と中津川第二は12.66〜13.91m3/sで連動して運転するとして中津川第一４号機23.54m3/sと連動して動く発電所が欲しい。



以下，下船渡発電所で発電して信濃川に放水される。戦後になって中津川第二と信濃川発電所との間の未利用落差を利用して追加された発電所ということの様 だ。水量は中津川第二と完全一致である，
穴藤ダムから沖ノ原迄7km程導水する間に430mから405mと25m程下がる様子である。水路勾配は3.5‰といった所か？
有効落差は171m程度なので放水位230mとすると損失落差は405mなら5m程度とよく見るやつとなる。

［廃止］中津川第三発電所［wiki］
着手：1919.6（中津川水電）　運開：1921(信越電力)
出力：860kW
中津川水系での発電事業は、明治末に設立された地元資本による魚沼水電が最も古かったが、同社が大正2年(1913年)に獲得した中津川の水利権は、神戸の資本を中心に 設立された中津川水電によって大正5年(1916年)に買収され、この会社が中津川水系での発電計画を大幅に拡大し、第一・第二発電所からなる後の計画の骨子を作った。 だがそれから間もない大正8年(1919年)７月28日に、東京電燈の子会社である信越電力が、中津川水電を吸収合併するのである。

…(信越電力による中津川水電の)吸収合併直前の大正8年(1919年)6月に中 津川水電が第一・第二発電所の工事に使用する電動力供給を目的とした補助発電所（第三発電所）の建設に着手した…。…信越電力…は、中津川水電が途中まで 進めていた補助発電所工事を引き継いで大正10年(1921年)5月18日にこれを完成させ、同社としては最初の電力供給事業を地元に対して小規模に開始している。
［山行が『中津川発電所工事用電気軌道机上調査編』］

>母に聞いたら「私が嫁に来た頃にはあった気がする」と言っていました。
>調べてみると、その中津川第３発電所はなんと、私が生まれた年に廃止され、代わりに現在の下船渡発電所が出来たのだそうです。
［大好き！津南］

生まれた年いつやねんｗ

＜下船渡発電所＞
 今，JR小千谷発電所の宮中ダム(取水量：300m3/s？)を前にして，東電(信濃川)信濃川発電所(171m3/s・放水位)，東電(中津川)下船渡発電所(13.91m3/s)・［私案］(清津川)田中発電所(16.5m3/s)［→清津峡］が流込，更に一方で一寸上流側で中電(志久見川)宮野原発電所(232.4m・3.61m3/s[上流の発電所は最大5.00m3/s])，東北電(大門川)灰雨発電所(224.40m・1.59m3/s[弱小])等も注ぎ込んでいる。
下船渡の放水位232.24mは奇しくも下船渡の取水位232.00mとほぼ同じである。東北電の大門(850kW)を廃止しても良いので新発電所を建設したい所。

［増強私案］下船渡発電所　　　　　　▲
 水路式・調整池式
    認可最大出力：6,100kW   　　常時出力：2,800kW[45.9%]
    最大使用水量：13.91m3/s
    有効落差：52.34m
    水車：　出力６８００ｋＷ×１台
    導水路：総延長4.0km(増強)＋2.6km（新設：越後田中ダム）
    流域面積：342.6km2
    取水：中津川第二発電 所、中津川［こ の堰(地理院)は下船渡の取水堰か？元々中津川第三の取水堰だった？］ 232.00m
    放水：信濃川［宮中ダム］171.14m

取水：信濃川［越後田中ダム(ここ)・中津川第二発電所］232m
放水：信濃川［宮中ダム］171.14m

東北電力株式会社　宮野原発電所［水 力］
    昭和　３（１９２８）年１月　　：運用開始
水路式・流込式
   認可最大出力：2,600kW    　　常時出力：1,600kW[61.5%]
    最大使用水量：3.61m3/s[0.348]
    有効落差：８９．８５ｍ
    水車：横軸フランシス水車×２台　総出力３３５０ｋＷ
    導水路：総延長３３８１．７ｍ
    流域面積：103.8km2
    取水：志 久見川［取水堰堤・志久見川第一］331.16m
    放水：信濃川232.24m
(大門川)灰雨発電所放水口224.40m


〜大門川〜

東北電力株式会社　灰雨発電所［場 所］［水力］
 昭和　４（１９２９）年１１月　　：運用開始
水路式・調整池式
    認可最大出力：８５０ｋＷ    　　常時出力：１７７ｋＷ
    最大使用水量：1.59m3/s
    有効落差：７３．６４ｍ
    水車：横軸フランシス水車　出力７８４ｋＷ×１台
    導水路：総延長４９７．４ｍ
    流域面積：10.8km2
    取水：大門川［→調 整池］302.09m
    放水：信濃川224.40m



(中津川［→別頁］)[EL.212m]

(中津川)下船渡発電所放水口171.14m[EL.178.3m]

(清津川［→別頁］)[EL.172,1m (信濃川発電所放水口至近)]

東京電力ＲＰ(株) 信濃川発電所［wiki］ ［水 力］［場 所］
水利権取得・会社設立：1918［信越電力(株)…東京電灯と鈴木商店の合弁(→昭和恐慌を期に東京電灯に吸収される)］　着手：1936　運開： 1939.11(第一期・発電所計画５台中３台)・1940.11(第二期・残る２台)
出力：認可最大出力：177,000kW　常時出力：112,000kW　平均発電電力量：約1,300,000MWh/年（１３億キロワット時）
最大使用水量：171.133m3/s（水利使用標識、実使用量） 　最大使用水量：179.50m3/s（試験量）
有効落差：109.97m  (▲19m)
水車：水車×５台　総出力１９５０００ｋＷ
導水路：総延長41,291.9m（２条 分）
流域面積：7,020.0km2
取水：信濃川［西大滝ダム］295.76m
放水：信濃川［宮中ダム］168.79m


宮中取水ダム［水 力］［場 所］
旧称：宮中（みやなか）ダム
ＪＲ東日本(東日本旅客鉄道(株))
着手／竣工：1919／1939
堤高：16.8m、堤頂長：330.8m
容量
　総貯水容量：97.0万m3
　有効貯水容量：71.0万m3
面積
　流域面積：7841.0km2 (以下３発電所いずれもこの数値で途中での取水は無し)
　湛水面積：　 0.21平方キロメートル
取水：信濃川［東電信濃川発電所・下船渡発電所］
放水：第一導水路(川岸側)・第二導水路(山端側)　(いずれも仮称)
