22.7.5再編･運開

千曲川中流(小諸・上田圏域)

千曲川中流部の電源開発を考える。
信濃川(→本流篇)：(→下流［長野・北信圏域］)─［産川・浦野川］──［神川］──［依田川］──塩川発電所(38.2m3/s・TWL:481.17m)──島川原発電所──小諸発電所(27.8m3/s・ IWL:645.9m)──(→上流［北佐久圏域］)(→最上流［南佐 久圏域］)─(源流)

先ずは年間降水量
出典：sumisumi [鷲見哲也]

水量豊富な印象の強い，信濃川や犀川やその支流だけど，信濃川本流を形成する千曲川を呼ばれる区間は基本的に上田盆地を中心に非常に雨が少ないようだ。神 通川が高原川と宮川に岐れての高山や天竜川の 飯田辺りに一寸似ている。発電の本線筋が犀川・梓川になる訳だ。海ノ口発電所や小諸発電所での流域水量比は25%程度と可成り小さい。但し対最 大出力比は割りと高めで平水量を基準に設定してる感じもする。

雨の少なさに祟られ新規開発はいずれも断念と相成った。。

沿川は東信電気(株)に拠って電源開発された様である。東信電気はwikiに 拠ると調味料メーカー味の素（当時は鈴木商店）の傘下企業で設立は1917年（大正6年）。開業初期以外は関東地方最大の電力会社東京電灯に対する電力供 給が中核事業であり、同社の発電部門としてまずは千曲川に建設した(土村第一・第二・箕輪・土村第三)。1921年東京電灯と既設の発電施設を東信電気か ら現物出資した第二東信電気の合併が成立し，東信電気の既設電気工作物(発電所の他送電施設などを含むということか？)は東京電灯に吸収されることになっ た。が，売却と並行して高瀬川の開発を目論んでいた大阪が本社で藤田組系の明治水力電気(株)(高瀬川第一発電所の建設に既に着手)を1921年に合併し て電源開発を継続，翌1922年に高瀬川第三発電所、高瀬川第二発電所の順に着工，翌1924年に運開した。その後千曲川や阿賀野川の開発を続行。更に 1933年（昭和8年）に吾妻川電力を合併したことで群馬県を流れる利根川水系吾妻川にも発電所を持った。その後は日本発送電に吸収され会社は解散，精算 された。
関係会社に東京電灯と設立した窒素肥料メーカー昭和肥料（後の昭和電工、現レゾナック・ホールディングス）がある。 とのこと。

～千曲川沿川風景～

(北佐久圏域より)

今井堰堤［Ｇ］ ［場 所］　　　　▲
河川：千曲川・滑津川・第一調整池
目的：発電(小諸発電所)
事業者：東京電力


東京電力RP(株)　小諸発電所［水力］ ［wiki］ ［場 所］　　　　▲
所在地：長野県小諸市乙
運開：1927.9or10［東信電気(株)系の千曲川電力(株)が着手・東信電気が吸収合併して運開14.8MW］
 水路式・調整池式
認可最大出力：16,200kW  　　常時出力：6,500kW[対最大比40.1%]
最大使用水量：27.8m3/s [流域比指数：0.24←激少・・とは言え30m3/s近い流量と70m近い落差で可成りの大容量♪]
有効落差：６８．８４ｍ
水車：立軸フランシス水車×２台　総出力１６８３４ｋＷ
導水路：総延長１０３６８．４ｍ
流域面積：1,143.8km2
取水：千曲川・滑津川(646m)・ ［第一調整池］(653m)） →湯川(646m)→ 繰矢川(取水場所不明［Ｇだ とこんな雰囲気(間違って支流の北川となっている)・地理院だとこ こ］)→蛇堀川［第二調整池］(663m)→ 発電所 　計5箇所(こ の資料だと8箇所！？) 645.91m
放水：千曲川［島川原発電所取水堰33.4m3/s］570.76m

西浦堰堤［新 津組］　　　　▲
西浦堰堤 ゲート改良工事
既設の水門と堰柱を取り壊し・撤去し、
鋼製起伏ゲート（SRゲート）に更新することで
放流能力を向上させ、災害防止の機能を高めることが目的です。



～鹿曲(かくま)川～［→北佐久圏域］　　　　▲
上流に幾つか発電所が立地

(所沢川)


東京電力RP(株)　島川原発電所［ＤＢ］ 　　　　▲
所在：長野県東御市島川原
運開：1930.11［東信電気(株)？］／現行施設運開：1989.04
水路式・調整池式
最大出力：  16,300kW  常時出力： 6,800kW[41.7%]
最大使用水量：33.40m3/s[0.227]
有効落差：54.47m
導水：無圧ﾄﾝﾈﾙ､ｻｲﾌｫﾝ 総延長9,371.9m(主要導水路：無圧トンネル8,894.9m・巾*高さ4.7m*4.7m(=22.1m2))  ／放水路：無圧ﾄﾝﾈﾙ 452.1m・横*高さ4.85*4.24(=20.6m2)
水圧鉄管：2条 延長119.24m　／水車：立軸フランシス2台 定格総出力17,176kW
流域面積：1,472.2km2
取水：千曲川［西浦ダム・小諸発電所27.8m3/s］､鹿曲（かくま）川 他１ 計3箇所 570.70m …後1箇所どこだ？小 相沢川辺りか？［標高辺りにこ の辺に取水口がある筈だが見当たらない様だ［Ｇ］。］
放水：千曲川［塩川発電所(鹿間川を暗渠で潜ってゐる様だ［信濃川水系 水発］］ 511.41m


東京電力ＲＰ(株) 塩川発電所［水力］ 　　　　▲
所在地：長野県上田市塩川
運開：1938.10［東信電気(株)が着手？］
水路式・流込式
認可最大出力：8,100kW　常時出力： 4,100kW[50.6%]
最大使用水量：38.20m3/s[面積比：0.246]
有効落差：25.20m
水車：立軸フランシス水車×２台　総出力８４２４ｋＷ
    導水路：総延長２９７３．２ｍ
    流域面積：１５５０．０平方キロメートル
    取水：千曲川［羽毛山ダム(島川原発電所33.4m3/s)］510.0m
    放水：千曲川481.17m

ここで一旦発電所は終了の様である。

(依田川合流EL.468m)

～依田川［左岸］～　　　　▲

左岸，南側の支流。大正時代に建設された小さい発電所が５箇所も，内４箇所は連檐して立地している，そこそこの支流である。

～内村川～

内村ダム［便覧］ ［wiki］ 　　　　▲
河川     信濃川水系内村川
目的／型式     FNW／重力式コンクリート
堤高／堤頂長／堤体積     51.3m／265m／187千m3
流域面積／湛水面積     13km2 （ 全て直接流域 ） ／16ha
総貯水容量／有効貯水容量     2000千m3／1600千m3
ダム事業者     長野県
本体施工者     大林組・地崎工業・竹中土木
着手／竣工     1972／1985



～武石川～

中部電力(株)　武石発電所［水力］ 　　　　▲
所在地：長野県上田市武石上本入［Ｇ］
運開：1926.5
水路式・流込式
    認可最大出力：200kW 　　常時出力：　60kW[30.0%]
    最大使用水量：0.47m3/s
    有効落差：63.05m
    水車：横軸フランシス水車　出力２００ｋＷ×１台
    導水路：総延長６８９．４ｍ
    流域面積：17.8km2
    取水：武石川1,107.90m(こ れ？こ こは1081mしかないけど］)［沈 砂池(こ こ)］
    放水：武石川1,042.17m

中部電力(株) 青原発電所［水力］ 　　　　▲
 運開：1926.1
水路式・流込式
    認可最大出力：２０００ｋＷ    　　常時出力：１８００ｋＷ（以前は１５００ｋＷ）
    最大使用水量：２．７８２立方メートル毎秒
    　依田川取水量：１．９４７立方メートル毎秒
    有効落差：８２．６１ｍ（以前は８２．８８ｍ）
    水車：横軸フランシス水車　出力２０６８ｋＷ×１台
    導水路（依田川）：総延長３６８７．９４ｍ
    導水路（大門川）：総延長３５６０．６４ｍ
    取水位標高：７８３．８５ｍ（依田川）
    取水位標高：７８７．１５ｍ（大門川）
    流域面積：２９．６平方キロメートル（依田川）
    流域面積：６８．７平方キロメートル（大門川）
    流域面積：５２．６平方キロメートル（水沢発電所）
    取水：依田川［水沢発電所］・大門川
    放水：依田川696.6m[以 前は696.98m]


～大門川～　　　　▲

青原PS取水堰［場 所EL.785m］

中部電力(株) 水沢発電所［水力］ 　　　　▲
    大正１１（１９２２）年１２月　　：運用開始
水路式・流込式
    認可最大出力：1,100kW   　　常時出力：　390kW[35.5%]（以前は660kW←半減してるけど何が起きた？？）
    最大使用水量：1.947m3/s[0.37]
    有効落差：67,41m
    水車：横軸フランシス水車　出力１１００ｋＷ×１台
    導水路：総延長２５０１．３１ｍ
    流域面積：52.6km2
    取水：依田川(856m) ［和田発電所］、松沢川 855.36m(以前は855.13m)
    放水：依田川［青原発電所］ 783.75m(以前は784.24m)


～松沢川～　　　　▲

取水堰［場 所EL.855.3m］

中部電力(株) 和田発電所［水力］　　　 　▲
運開：1918.10
水路式・流込式
認可最大出力：1,700kW（以前は1,600kW）    　　常時出力：　480kW[28.2%]（以前は300kW[18.75%]）
最大使用水量：1.67m3/s
有効落差：128.04m（以前は128.16m）(▲4.25m)
水車：横軸フランシス水車　出力１９００ｋＷ（以前は１６００ｋＷ）×１台
導水路：総延長3,113m
流域面積：34.9km2
取水：依田川(和田川出合)［唐沢発電所］1003.15m
放水：依田川870.86m

中部電力(株) 唐沢発電所［水力］ 　　　　▲
運開：1916.9
水路式・流込式
認可最大出力：760kW　常時出力：340kW[56.6%]
最大使用水量：1.113m3/s[0.367]
有効落差：92.79m
水車：横軸フランシス水車×２台　総出力１０１４．６ｋＷ
導水路（男女倉沢川）：総延長１２０６．２ｍ、主要導水路　幅１．３３ｍ×高１．４１ｍ、延長６６５．６ｍ
導水路（扉川）：総延長１４４４．１ｍ、主要導水路　幅０．６０ｍ×高０．６０ｍ、延長１０３８．８ｍ
導水路（依田川）：総延長４７．３ｍ、主要導水路　幅０．９０ｍ×高１．２０ｍ、延長４７．３ｍ
流域面積：30.4km2
取水：男女倉沢川、扉川、依田川1099.01m
放水：依田川［和田発電所］1003.45m


～依田川(唐沢川)～　　　　▲

取水堰［場 所EL.1101m］

～和田川・男女倉沢川～　　　　▲

取水堰［場 所］

ストビュウ

ほぼ同じ場所にあるが，ギリギリ両河川別々の取水位のようである。
折角なら一緒にすれば固定費用減らせただろうになんでだ？？



～神川［右岸］～　　　　▲

大雪で出てくる菅平はここか～。山の向こうは百々川支流な ど

菅平ダム ［長野県］（すがだいら）［便覧］ 　　　▲
河川     信濃川水系神川
目的／型式     AWP／重力式コンクリート
堤高／堤頂長／堤体積     41.8m／149.7m／79千m3
流域面積／湛水面積     37.2km2 （ 直接：32.2km2 間接：5km2 ） ／22ha
総貯水容量／有効貯水容量     3451千m3／3242千m3
ダム事業者     長野県企業局
本体施工者     五洋建設
着手／竣工     1966／1968

長野県企業局　菅平発電所［水力］ 　　　▲
所在地：長野県上田市真田町　長（おさ）
運開：1969.12.1
ダム水路式・貯水池式
    認可最大出力：5,400kW    　　常時出力：　220kW
    年間発生電力量：17.771GWh
    最大使用水量：2.40m3/s[0.64]
    有効落差：276.05m
    水車：立軸フランシス水車　出力５６５０ｋＷ×１台
    導水路：総延長４９８０．６ｍ
    流域面積：37.4km2
    取水：神川［菅平ダム］、中の沢川（中之沢）1,118.35m
    放水：神川［横沢第一］828.50m

横沢第一取水堰［場 所］［ＤＢ］ 　　　▲
河川：神川
目的：発電(横沢第一)
高さ／堤頂長：2.27m／26.85m

中部電力(株) 横沢第一発電所［水力］ 　　　▲
    明治４４（１９１１）年９月　　：運用開始
    認可最大出力：９００ｋＷ    　　常時出力：１５０ｋＷ
    最大使用水量：2.34m3/s[33.2%]
    有効落差：４７．５７ｍ
    水車：横軸フランシス水車　出力９４１ｋＷ×１台
    導水路：総延長１１８８．２ｍ
    流域面積：70.5km2
    取水：神川、菅平発電所 計2箇所(菅平PSも１箇所カウント？)830.60ｍ
    放水：横沢第二発電所、神川778.49m


横沢第二取水堰［場 所］［ＤＢ］ 　　　▲
河川：神川
目的：発電(横沢第二)
高さ／堤頂長：2.58m／16.30m

中部電力(株) 横沢第二発電所［水力］ ［ＤＢ］ 　　　▲
    昭和　３（１９２８）年１２月　　：運用開始
    認可最大出力：290kW    　　常時出力：140kW
    最大使用水量：1.53m3/s［18.7%］←後補且つ下流にも拘わらず規模縮小しとる。。(まあ落差微少だけど)
    有効落差：24.24m
    水車：横軸フランシス水車　出力３０５ｋＷ×１台
    導水路：総延長２９２．０ｍ
    流域面積：８１．７平方キロメートル
    取水：横沢第一発電所778.20m
    放水：神川753.590m


当初案

  • ～洗馬(せば)川～

    取水：半 田入谷川EL.840m・洗 馬川EL.840m・堤入谷川・傍陽・傍 陽(そえひ)川838m
    面積：43km2
    水量：43*0.1*12/20*1.7=4.4m3/s程度行けるかな？

    ［私案Ａ］松代発電所
    導水：18.9km(0.32)
    放水：千 曲川［松代］346m
    落差：490m
    出力：18,300kW

    ［私案Ｂ］坂城千曲発電所
    導水：16.0km(0.35)
    放水：信 濃川［坂城千曲］EL.381m
    落差：455m
    出力：17,000kW


    松代での発電を狙うならそっち側でも取水出来そうな感じだが，随分標高が低くて無理そう。逆に揚水発電が出来そうである。


    (洗馬川合流EL.622m)
    ここらで取水して上田の西側で発電してみるゾ。
    洗馬川上流では別に流し込む(此処に流し込む可能性も当然有り)として計算してみる。

    ［私案］上田発電所
    出力：9,600kW[+9.6MW]
    水量：5.5m3/s
    落差：210m
    流域：51.1(独自)＋81.7(横沢2P以遠)=132.8km2(菅平ダム37.4km2・それ以外)
    取水：洗馬川EL.622m
    放水：信濃川EL.408m

    特に取水量で無理もしてないけどなかなかの規模感である。


    • 仕切り直してみる。

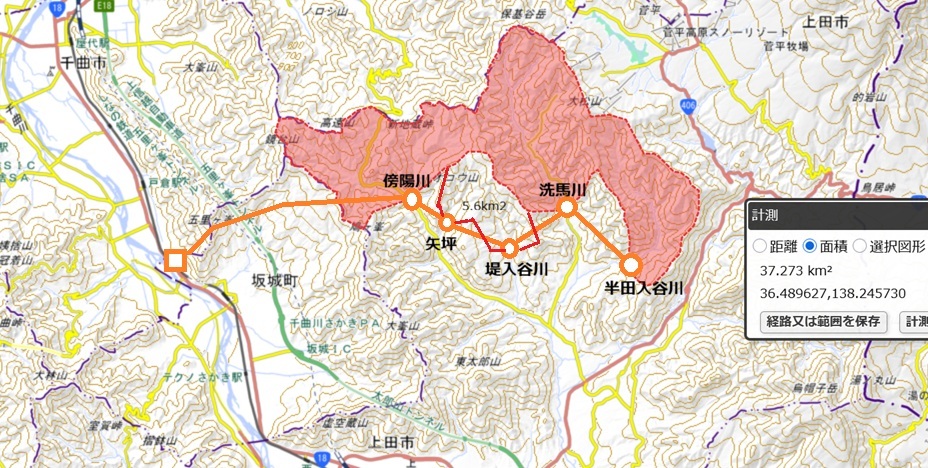

    ［私案］奥真田発電所　　　　▲
    出力：14,400kW／11,000kW／16,600kW[+16.6MW]
    水量：3.8m3/s／2.9m3/s／4.4m3/s[+0.6m3/s]
    落差：445m
    導水：15.6km(半田入谷川)[0.92]／13.0km(洗馬川)[0.84]／16.4km[+0.8km](堤入谷・矢坪)[1.01]
    流域：37.2km2／28.26km2／+5.6km2
    取水：傍 陽川(鳴尾沢出合)・(矢 坪・堤 入谷川)・洗 馬川・半 田入谷川835m
    放水：千 曲川(坂城千曲境)380m

    ちょい低い洗馬川に堰を設けて導水距離短縮と流域拡大と調整力の確保を狙いたい。

    (産川合流419m)

    ～産川～　　　　▲

    (浦野川合流424m)

    ～浦野川～　　　　▲

    ボツ案

  • ［試案］室 賀川取水堰(526m)
    取水量：0.72m3/s
    流域：14.41km2

    ［試案］阿 鳥川取水堰(530m)
    取水量：0.235m3/s
    流域：14.41km2

    ［試案］浦 野川取水堰(526m)
    取水量：2.43m3/s
    流域：48.65km2
    　z

    ［試案］浦野川発電所
    出力：4,200kW[+4.2MW]
    落差：145m
    水量：2.43m3/s+0.235m3/s+0.72m3/s=3.385m3/s→3.5m3/s
    流域：48.65km2＋4.72km2+14.41km2=67.78km2
    導水：12.9 km
    取水： 浦野川(526m)・阿鳥川(530m) ・室賀川(526m)
    放水：千 曲川(377m)

    この辺は小雨なので水量が余り期待できないのが痛い。。


    もう一個上に。普通に1m3/s/10km2で水を取れれば4,000km程行けそうなんだけど1000mm以下ではなかなか難しそう，，，

    ［試案］奥青木発電所
    出力：1,300kW
    水量：1.0m3/s
    落差：165m
    流域：27.4+2.9=30.3km2
    取水：田 沢川(修那羅川・弘法川)・湯 川・滝 川・宮 淵川・相 染川700m
    放水：浦野川［浦野川発電所］530m

    流石に小さいか。。

    上を諦め浦野川発電所案の標高を一寸上げてみる。浦野川・阿鳥川・室賀川の540mで。62.4km2。


    ［試案］浦野川発電所
    出力：4,500kW[+4.5MW]
    落差：145m
    水量：3.5m3/s
    流域：62.4km2
    導水：
    取水： 浦野川・阿鳥川・室賀川 (540m)
    放水：千曲川(377m)

    • 滝川ダム［青 木村］［場 所］
    目的：砂防
    河川：千曲川水系沓掛川
    堤高：22.0m
    総貯水量：10.1万m3


    (長野･北信圏域・犀川合 流)

    以下・信濃川・千曲川本流へ
