電力総研　水力あれこれ
富士川　芝川・潤井川　釜無川　笛吹川
　とは掲(発 電スレ　利 水スレ)
20.10.24運開
富士川水系早川関連

山梨県企業局，東京電力，日本軽金属とバラエティ豊かに開発された早川とその下流の富士川。駿河湾のサクラエビ不漁を巡る原因探しの中で日本軽金属という 企業集団の悪さが次々と暴かれて来た。日本軽金属なんかに貴重で崇高な使命を持つ水力発電を任せて置けなくなってきているのではないか？会社を切り離され て社会的使命を担いうる体制を構築して貰いたい。
勿論，出来れば中電や東電以外に引き受けて欲しいけど。。
山梨県企業局の発電所群は山梨県知事天野久が「富める山梨」を掲げて開発を行った野呂川総合開発による[wiki]

最上流は野呂川の小 樺ダム(EL1482m付近)である。富める山梨政策も此処迄であったか。まあ民営化されてないのは見識の一つであるが，もう一段高いとこから始 められそうである。1800mで取水すると有効落差313m程取れそう。

［試案］南アルプス発電所
出力：9,100kW[+9.1MW]
水量：3.5m3/s
落差：313m
取水：野 呂川(小仙丈沢)・北 沢 1800m
放水：野呂川［小樺ダム］

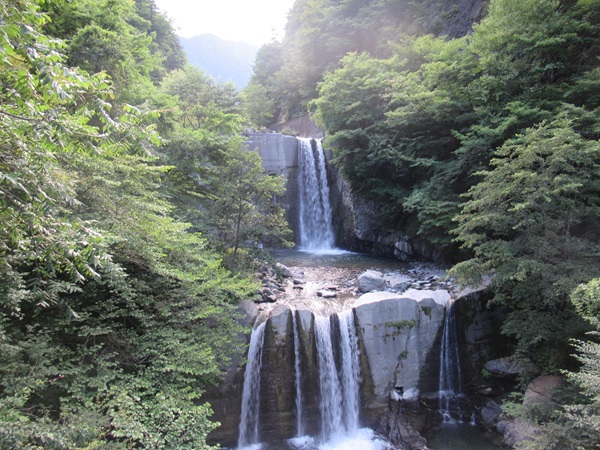

その下流の野呂川PSの取水罔はこんな感じ


山梨県：小樺（こかんば）ダム［便覧］［水 力］
目的：発電
着手／竣工：1962／1963
堤高：18m、堤頂長：86.2m
総貯水容量：2.8万m3   有効貯水容量：1.4万m3
流域面積：62.2km2    湛水面積： 1ha(0.01m2)
取水：野 呂川(早川上流)
放水：野呂川発電所

山梨県企業局　野呂川発電所［水 力］・［場 所］
運開：1963.12
水路式・流込式
認可最大出力：20,000kW  　　常時出力：　2,900kW
最大使用水量：7.00m3/s
有効落差：344.90m
水車：出力２０６５０ｋＷ×１台
導水路：総延長８５８６．５ｍ
流域面積：85.0km2
取水：野呂川［小樺ダム］、綱沢？，北 沢、池 山沢、三 つ滝(細沢)，本 谷？，タ ル沢？他(1,476.00m)
放水：奈良田第一発電所(1,115.22m)

奈良田。
当然の如くヨッキも渡渉しており，『早川森林軌道（奈良田以奥）』は以下の様にやや煽り気味の文章でレポは始まる。

富士川と早川の合流地点にある身延町から、山梨県道37号南アルプス公園線に頼って早川をひたすら遡ること延々36km。
早川流域および早川町の最奥集落である奈良田（ならだ）を過ぎておおよそ2kmで、この写真の場面に突き当たる。

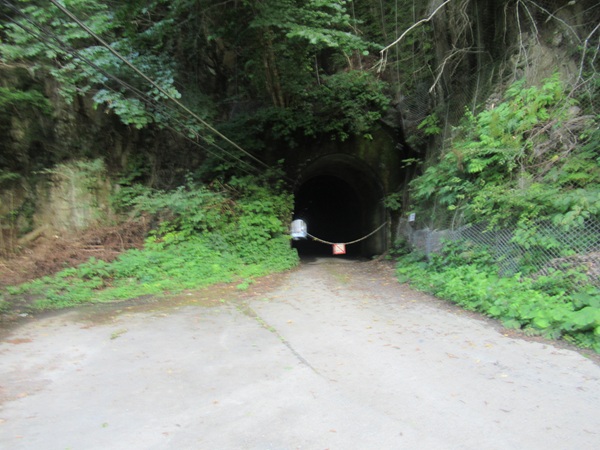

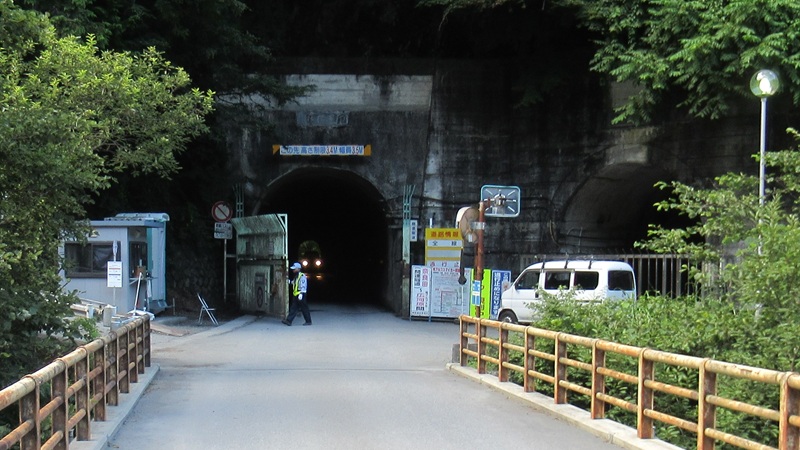

高い橋の先、左右並んで口を開ける壁のような２本のトンネル。
両方とも、鼠返しのようにオーバーハングした鉄槍が櫛比する、
槍衾のような鋼鉄の封鎖ゲートによって厳重に封鎖されていた。

打つ手なし。

まさしく……、禁地の門。［山行が］
場所はこ こ。ストビュウだと両方開いてるけどｗ(ただ道路情報は全線通行止となっている。)

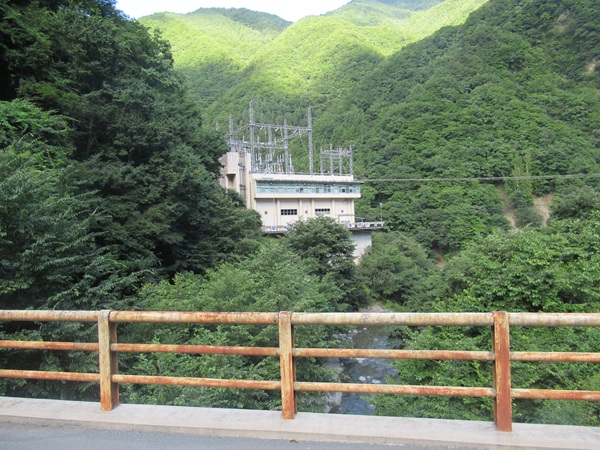

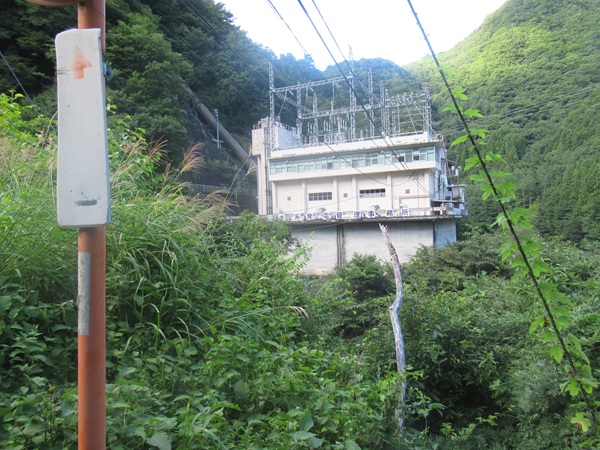

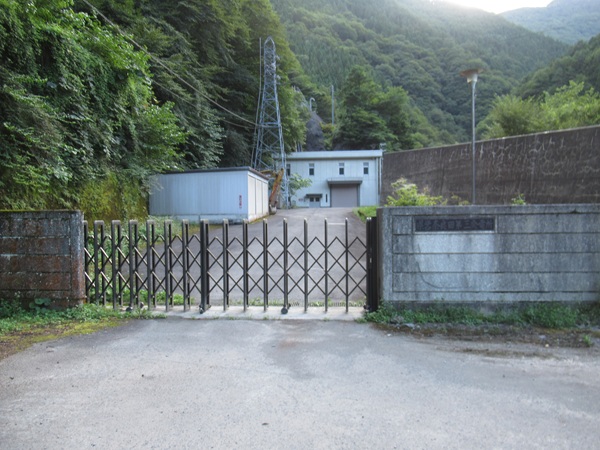

山梨県企業局：奈良田第一発電所［水 力］・［場 所］
運開：1961.9
水路式・流込式
認可最大出力：27,200kW  　　常時出力：3,000kW[11.0%]
最大使用水量：13.00m3/s
有効落差：248.00m
水車：２台　総出力２８２００ｋＷ
導水路：総延長６４３５．９ｍ
流域面積：１３６．４平方キロメート

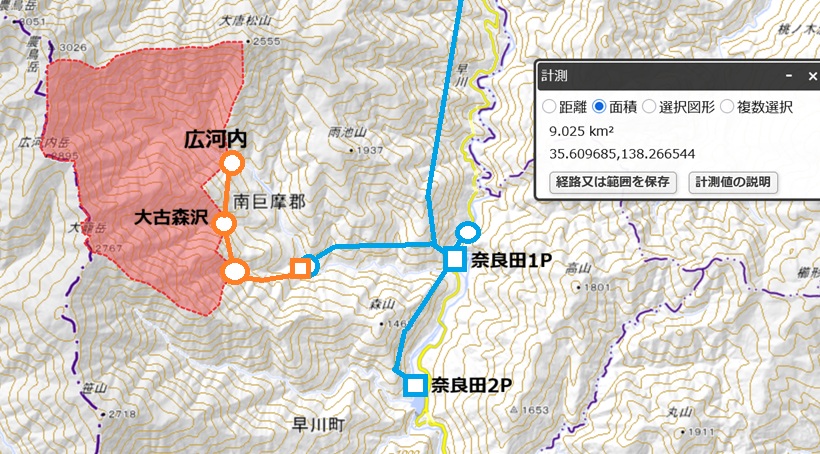

取水：広 河内、荒 川、野 呂川、野呂川発電所、他(1115.00m)
放水：奈良田第二発電所(853.92m)

[山梨県]
(奈 良田第一発電所は)早 川水系発電所管内の中央に位置した、県営発電所中最大規模の発電所です。
ま た、早川水系の6発電所を管理する早川水系発電管理事務所が併設されています。

27.0MWの奈良田第一は最大とは云え野呂川も20MWもあり，下流には西山Pの18.8MWもあり十分大きな発電所である。

山梨県企業局　奈良田第二発電所［水力］ ［場 所］
運開：1961.9
水路式・流込式
認可最大出力：4,400kW    　　常時出力：　460kW
最大使用水量：15.00m3/s
有効落差：35.73m
水車：出力４６００ｋＷ×１台
導水路：総延長６４３５．９ｍ
流域面積：１５３．２平方キロメートル
取水：早川［奈良田第一発電所］(855.50m)

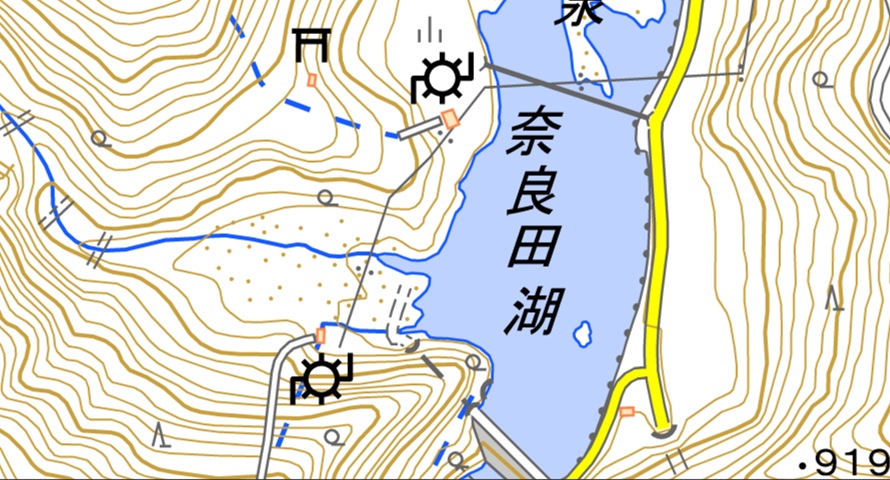

放水：早川［奈良田湖］(815.51m)


山梨県企業局　奈良田第三発電所［水力］ ［場 所］
    昭和６０（１９８５）年４月：運用開始
水路式・流込式
  認可最大出力：2,500kW  　　常時出力：　290kW
    最大使用水量：2.04m3/s
    有効落差：155.90m
    水車：出力２６２０ｋＷ×１台
    導水路：総延長２７７０．５ｍ
    流域面積：20.1km2
    取水：黒 河内(994m)、白河内、石小畠沢？(987.50m)
    放水：早川［奈良田湖］(816.40m)

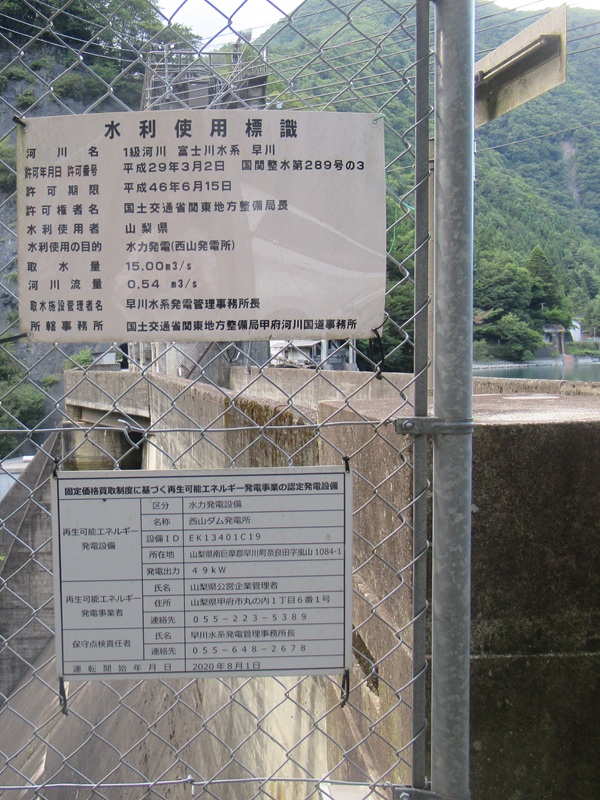

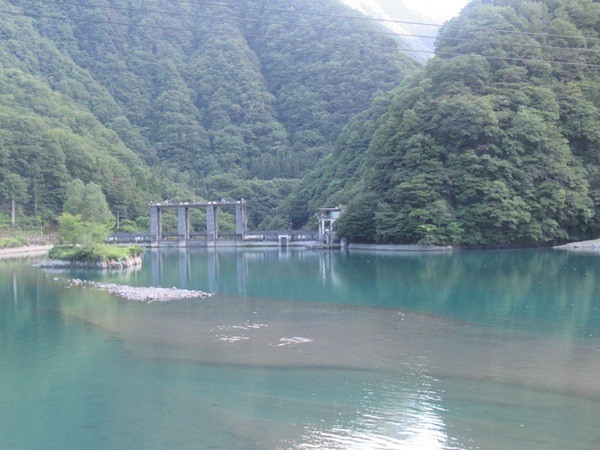

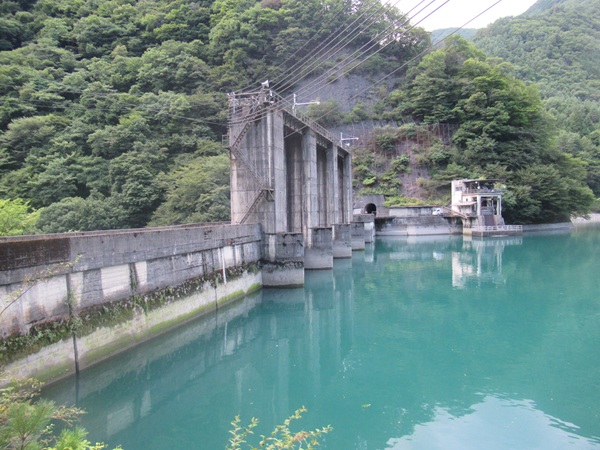

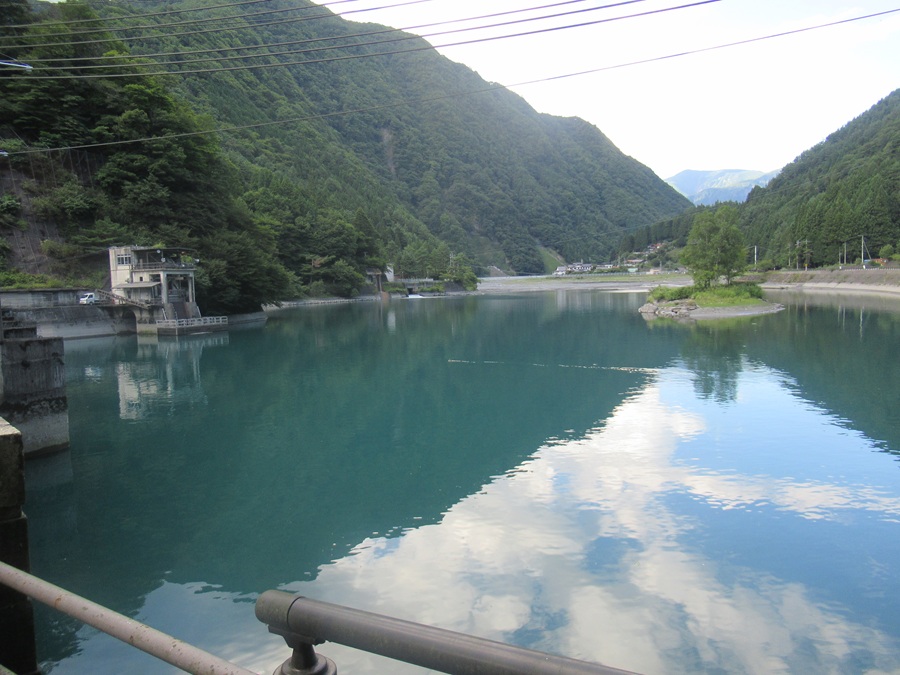

西山（にしやま）ダム［水 力］［便覧］
河川     富士川水系早川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     40.6m／112.3m／40千m3
流域面積／湛水面積     192km2 （ 直接：172km2 間接：20km2 ） ／24ha
総貯水容量／有効貯水容量     2382千m3／313千m3
ダム事業者     山梨県
本体施工者     鹿島建設
着手／竣工     1954／1957
堤高：40.4m、堤頂長：112.3m
取水：早川・奈良田第二発電所・奈良田第三発電所・黒 河内(842m)
送水：西山発電所

山梨県企業局　西山発電所［水 力］
運開：1957.4
  ダム水路式・調整池式
    認可最大出力：18,800kW　　常時出力：　4,000kW[21.3%]
    最大使用水量：15.00m3/s
    有効落差：１４７．００ｍ
    水車：２台　総出力１９２００ｋＷ
    導水路：総延長５７３６．５ｍ
    取水位標高：８１６．００ｍ
    放水位標高：６５５．９１ｍ
    流域面積：１９２．０平方キロメートル
    取水：早川［西山ダム］、滑河内、他(816.00m)
    放水：早川[湯島P/S対岸](655.91m)

同じ富士川水系の芝川に中部電力西山発電所がある。

山梨県企業局　湯島発電所［水力］
運開：1983.4
水路式・流込式
認可最大出力：2,000kW　　常時出力：310kW
最大使用水量：0.72m3/s
有効落差：３４３．５０ｍ←でけえｗ
水車：出力２１００ｋＷ×１台
導水路：総延長４８０．４ｍ←みじけえｗ
流域面積：８．４平方キロメートル←小せえｗ
取水：仙城沢(1015.50m)←たけえ
放水：早川[西山P/S対岸](666.50m)

上流から延々と山梨県の電源開発案件が並んできたが，此処からは民間会社の領域となる。

～大井川～
http://www.suiryoku.com/gallery/yamanasi/tashiro2/tashiro2.html
田代ダム
東京電力
目的：発電
    大正１３（１９２４）年：着手
    昭和　３（１９２８）年：竣工
堤高：17.30m、堤頂長：108.5m
    　総貯水容量：22.0万m3
    有効貯水容量：15.28万m3
    流域面積：114.11平方キロメートル（現地データ）
    流域面積：108 　平方キロメートル（ダム便覧データ）
    湛水面積：　0.03平方キロメートル


～保利沢川～
保利沢ダム


～内河内川～

東京電力ＲＰ(株)田代川第二発電所［水 力］［wiki］ ［場 所］
着工：1921［田代川水力電気？日英水力］→運開：1928.11［早川電気？］
水路式・調整池式
 認可最大出力：22,700kW（運開当時20,000kW）　　常時出力：　6,200kW
最大使用水量：5.34m3/s
有効落差：１号機　５０１．８７メートル、２号機　５００．４４ｍ　　運開当時４９７ｍ
水車：２台　総出力２３７００ｋＷ
導水路：総延長５２３５．８ｍ
流域面積：１１４．４平方キロメートル
    取水：大井川水系大井川［田代ダム］・保利沢川［保利沢ダム］､内河内川（1391.82m）
    放水：田代川第一発電所(870.22m)

http://www.suiryoku.com/gallery/yamanasi/hayakaw3/hayakaw3.html
東京電力ＲＰ(株)早川第三発電所
運開：1926.12［早川水力電氣(株)］
水路式    流込式
認可最大出力：27,100kW 　　常時出力：　3,500kW
    最大使用水量：21.00m3/s
    有効落差：１４９．７４ｍ
    水車：２台　総出力２９３３０ｋＷ
    導水路：総延長１００５２．９ｍ
    流域面積：２３１．０平方キロメートル
    取水：早川、楠木沢川、他(654.88m)
    放水：早川第一発電所(502.12m)


東京電力ＲＰ(株)田代川第一発電所［水 力］
運開：1927.9［田代川水力電氣(株)］
水路式    流込式
    認可最大出力：17,400kW（運用開始当時6,500kW）  　　常時出力：　5,200kW
    最大使用水量：6.03m3/s
    有効落差：３５０．２９ｍ    　　　　　　運開当時３５０ｍ
    水車：出力１７９００ｋＷ×１台
    導水路：総延長２８５０．８ｍ
    流域面積：１４０．７平方キロメートル
    取水：黒桂河内川、濁川、内河内川、田代川第二発電所864.94m
    放水：早川第一発電所498.21m


～雨畑川～

東京発電(株) 　雨畑川発電所
運開：1977.10
水路式    流込式
    認可最大出力：12,000kW  　　常時出力：　1,600kW
    最大使用水量：6.90m3/s
    有効落差：２１３．６０ｍ
    水車：出力１２０００ｋＷ×１台
    導水路：総延長８８７６．０ｍ
    取水位標高：６６５．００ｍ
    放水位標高：４４０．００ｍ
    流域面積：７２．３平方キロメートル
    取水：奥 沢谷・稲 又谷・雨 畑川・御 馬谷、他
    放水：雨畑川(雨畑ダム)

［増 強私案］保川でも取水すれば良いのに。。導水距離3.75km。
面積14.362km2。1.2m3/s程増強出来て，出力は14,100kW[+2.1MW]

ただ2.1MWの発電機を別に設置する程の事なのかやや心もとない。
寧ろ現在，認可最大出力12MWに対して常時出力が1.6MWしかないので，折角のダムなので貯めて発電に回した方が良さそう。こ ちらを第一案とする。(出力増強)
日本軽金属(株)：雨畑（あまはた）ダム［水力］・ ［場 所］
目的：発電
竣工：1967
    堤高：80.5m、堤頂長：147.6m
    　総貯水容量：1,100.0万m3
    有効貯水容量：1,100.0万m3
    流域面積：99.7平方キロメートル

＜安川・早川導水＞

［増強私案］保川・早川から導水できる。

早川だけで23.0km2の専用取水域を得られる。2.0m3/s程度か。

保川では上流で雨畑川発電所が新規に取水してもしなくても結局雨畑ダム湖に流れ込むので 5.63km2+14.36km2=19.99km2，1.8m3/s程を取水可能。


保川から雨畑川への導水は導水管の容量などやや不透明な部分もある。直接雨畑ダム湖畔に送水して発電しても良いかも。まあ基本導水でいいけど飽くなき発電 量を追及するなら拾って行っても良いかも。

［構想］雨畑発電所
出力：3,200kW
落差：186m
水量：2.1m3/s
取水：黒 桂(つづら)河内川・保 川支流・保 川(630m)
放水：雨畑ダム(441m)
流域：
保川…19.0km2

黒桂河内川


＜春木川導水＞
更に雨畑湖から送水する角瀬発電所が立地する春木川の上流にも14m3/s程の水源がある。
一旦雨畑湖へ導水して貯水したい所だけど，発電所に直送してその分雨畑湖の貯水の節約をする方が現実的か？


雨畑川、生コン大量投棄　汚泥現場の上流、山梨県が採石業者聴取
https://www.at-s.com/news/article/politics/shizuoka/656440.html
(2019/7/12　静岡新聞)

　駿河湾サクラエビの不漁により静岡、山梨両県が濁り調査を進めている山梨県早川町の雨畑川に汚泥投棄が発覚した問題で、新たに現場から約６００メートル 上流に大量の生コンとみられる廃棄物が投棄されていることが１１日、明らかになった。同県環境整備課が同日、現場を確認し、廃棄物処理法や河川法違反の可 能性があり、近くの採石業者ニッケイ工業（東京都）が事情を知っているとみて聴取を開始した。
　雨畑川は早川を経て富士川に合流し、駿河湾のサクラエビ漁場付近に流れ込む。関係者によると投棄されていた生コンは数千トン以上とみられ、コンクリート 業者が生コンを作った際、余剰となり使われなかった「残コン」とされる。コンクリートは強いアルカリ性を示し、下流の自然環境に悪影響を及ぼす恐れがあ る。同県は１２日以降に掘り返し、規模などを確定する。
　関係者によると、残コンには大量の砂利がかぶせられ、周囲から見えないようカムフラージュされていた。汚泥の不法投棄とみられる問題が発覚した前後に同 社側が覆った可能性があるという。

　残コンには、工事現場でコンクリートの強度を測定する円筒形のコンクリ塊（テストピース）も交じり、納入先や工事場所などが記されていることから、生コ ンプラントを特定できる見通し。…

　＜メモ＞生コンクリート（生コン）　セメントに砂利と砂、水を混ぜて練ったもので、固まっていないコンクリート。生コン車で出荷し、使われずに工場に戻 された残コンは、廃棄物処理法に基づき産業廃棄物として処理するか、コンクリート製品などとしてリサイクルする必要がある。

　■専門家「相当に悪質」　ニッケイ工業「指導従う」
　山梨県早川町の雨畑川で１１日までに、産業廃棄物の大量投棄の疑いが相次いで判明した問題。専門家から「組織としてやっていたとすれば相当に悪質」との 声が聞かれる。関与が指摘されるニッケイ工業は行政の指導に従う姿勢を見せている。
　全国の排水処理や不法投棄問題に詳しい愛知県のコンサルタント会社の担当者は「河川への流出可能性がある場所にコンクリートを捨てていたとすれば明らか に違法」と指摘。「排水や廃棄物処理には経費がかかるが、生コンは小規模事業者でも気を使って処理している」とした。

　静岡県内の自治体で長年、産業廃棄物行政に携わってきた別のコンサルタントは「液状で排出され固まってしまうとすれば、相当高濃度だったと推定できる」 とした…。コンクリートは強いアルカリ性を示すため「河川水のｐＨ（ペーハー）に影響すれば、下流の生き物は死んでしまう可能性がある」と懸念した。
　同社の幹部は同日、事情を聴かれた山梨県職員に対し「全く知らなかった。社内調査を実施したい。行政の指導に従う」と述べた。

　■社長は元山梨県治水課長
　自社プラントの洗石の過程で出た汚泥（ヘドロ）や生コンクリート（残コン）の雨畑川への不法投棄関与が指摘されているニッケイ工業。代表取締役の三井時 男氏（７４）は１１日、取材に対し「（いずれも）全く承知していなかった。最近は現場に行っていないので、状況が分からない」と述べた。
　法人登記簿によると、三井氏は２０１０年９月から代表取締役を務めている。三井氏は元山梨県職員で、治水課長を最後に退職。日本軽金属（東京都品川区） に再就職し、同社が山梨県早川町で運用する雨畑ダムの近くに砕石プラントを持つニッケイ工業に移った。
　同県ホームページなどによると、同課は河川管理に関する許認可や河川の美化、水害防止などを所管。今回発覚した残コンの不法投棄問題を同県環境整備課と ともに調べている部署。




日 本軽金属(株)：角瀬発電所［水力］
運開：1967.2
ダム水路式・貯水池式
認可最大出力：13,000kW  　　常時出力： 3,300kW
最大使用水量：12.00m3/s
有効落差：128.40m
水車：出力１３６００ｋＷ×１台
導水路：総延長２８７２．５ｍ
流域面積：99.7km2
取水：雨畑川［雨畑ダム］445.00m
放水：早川303.55m

［増強私案］雨 畑ダムでの取水増を考えると3.8m3/s程最大使用水量を増やせ る。この時，合計の使用水量は15.8m3/sとなり，最大出力：17,100kW[+4.1MW]増強 可能である。
ただし今は3,300kW程度の常時出力なので新規水源はそれを引き揚げる方向に使う方が良さそう(発電量増加)

雨畑ダム→角瀬P/S…(榑(くれ)坪)→波木井P/S→富士川第一P/S→富士川第二P/S→(駿河湾)と雨畑ダムを起点に駿河湾へ流れ込む日軽金の流 域一貫発電システムであるが，角瀬と榑坪の間が空いている。
導水距離は凡そ3.5km。下図の橙部分が欠落部分である。


［構想］榑坪発電所
出力：7,100kW[+7.1MW]
水量：22m3/s(=12+10)
落差：39m
取水：早川［角瀬発電所］305m
放水：早川［早川第一発電所・波木井取水堰］261m

榑坪堰
取水堰堤(貯留量0.0m3)
取水：早川［角瀬発電所12m3/s］
送水：波木井発電所沈砂池？
取水量：30m3/s

利水標識
23.8
ゲートと向こう側に見えるのが早川第一発電所。


東京電力ＲＰ(株)　 早川第一発電所［水 力］［wiki］
運開：1923.7［早川電力(株)［東邦電力系・群馬電力(吾妻川で 活動)と合併して東京電力(最終的に合併する東京電灯とは別の会社)となる］・（榑坪発電所）］
  水路式・調整池式
    認可最大出力：51,200kW    　　常時出力：10,400kW
    最大使用水量：27.00m3/s
    有効落差：228.9m or 229.28m（水力発電所データベース）
    水車：計５台　総出力５７６００ｋＷ
    導水路：総延長１９７６１．８ｍ
    流面積：４１０．０平方キロメートル
取水：早川第三発電所、田代川第一発電所、早川、茂倉川、新宮川、他(501.82m)
放水：早 川(258.50m)

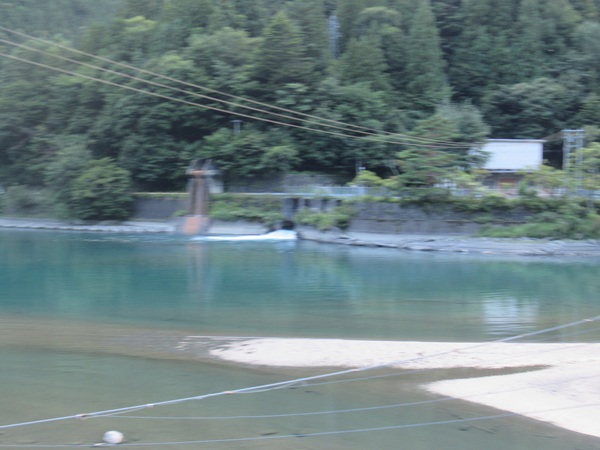

榑坪堰の直下，早川第一の対面にある水のジャンクション。榑坪堰からの取水と早川第一からの放水を受けて波木井発電所で送水して余水を早川に流している。

波木井発電所沈砂池？
取水：榑坪堰(最大30m3/s・上流の角瀬PS7.0m3/s)・早川第一発電所27m3/s
送水：波木井発電所30m3/s




～富士川～

(常磐川)


日本軽金属(株)：波木井発電所［水力］
運開：1939.2
水路式・流込式
認可最大出力：21,900kW （改修前19,900kW)    　　常時出力：4,800kW(改修前)
最大使用水量：30.00m3/s
有効落差：79.90m
水車：２台　総出力２２０００ｋＷ(改修前？)
導水路：総延長８４５８．５ｍ
流域面積：４９０．０平方キロメートル
取水：早 川［早川第一P/S］261.50m
放水：富士川172.30m

 波木井発電所設備更新［日 本軽金属］
【背景】
・1939年運転開始・老朽化⇒大規模修繕が必要
【概要】
・工事内容導水路/水圧鉄管等土木工事及び発電設備更新
・投資金額87億円
・投資効果発電効率10％アップ
・工期2017年5月～2019年3月


水利権、更新されず期限　日軽金波木井発電所（山梨）即失効せず
https://www.at-s.com/news/article/economy/shizuoka/752485.html
（2020/4/1　静岡新聞）

  　駿河湾産サクラエビの不漁をきっかけに注目される日本軽金属波木井発電所（山梨県身延町）の水利権について、国土交通省が期限の３１日までに、更新許可 を出すに至らなかったことが分かった。同省関東地方整備局が審査中とみられ、水利権はすぐには失効しない。
  　関係者によると、更新のため期限の半年から１カ月前までに必要な更新申請は、行われたという。ただ、同整備局は関係書類について「内部に行政文書として 存在しない」と述べ、更新許可が出ていないことを事実上認めた。河川法に基づき、許可更新手続きで定められた山梨県知事への意見聴取も行われていないとみ られる。
  　日軽金はアルミ製錬のため許可された水力発電で得た電力を売電に転用していたことが判明。国は河川法７８条の「許可を受けた者等からの報告の徴収及び立 ち入り検査」など事実確認をすることを明らかにしていた。
  　静岡新聞社が情報公開請求して得た、国が１９９５年２月に日軽金に許可した水利権に関する水利使用規則などによると、戦前の３９年に発電を開始し、最大 毎秒３０トンを使用。得られた電力について「アルミ製錬上欠くことのできない重要なもの」と許可申請していた。同社は２０１４年３月にアルミ製錬からは撤 退している。ある専門家は「日本の水利権更新は制度上半ば自動的に行われてきた。最終的に許可条件を見直すのかどうかを注視したい」と述べた。

日本軽金属、国制度で売電か　富士川水系の水利権目的外使用問題
https://www.at-s.com/news/article/special/sakura_ebi/007/804448.html
（2020/9/3 静岡新聞）

　アルミ製錬を前提に富士川水系の水利権を許可された日本軽金属波木井発電所（山梨県身延町、設備・能力２万１９００キロワット）が、国の水利権更新許可 が認められないまま稼働している問題で、同社が同発電所について、再生可能エネルギー普及のため国が導入した固定価格買い取り制度（ＦＩＴ）に申請し認定 を受けていたことが、２日までの経済産業省などへの取材で分かった。“売電そのものを目的にした発電”に本格的に乗り出していたことが判明し、住民は反発 を強めている。

　静岡新聞社が水利権の目的外使用を指摘した１月１日付の報道を受け国土交通省は同月、売電の有無や発電の目的と使用実態の相違などを確認した。発電所は ３月末に水利権更新期限を迎え今月で半年経過するが、いまだ水利権許可の審査中だ。水利権は失効しておらず、取水を続けている。

　１９３９年に完成した同発電所は、同社が富士川沿いなどに持つ六つの発電所で最古。太平洋戦争期にゼロ戦用航空機素材の製造を支えた同発電所も現在で は、支流の雨畑川に不法投棄された凝集剤入り汚泥などに起因するとみられる強い濁りが、発電用導水管を経てサクラエビの主産卵場になっている駿河湾に流れ 込む事実上の起点といえる。日軽金はＦＩＴによる売電のため２０１７～１９年にかけて巨額を投資し改修工事を行った。
　日軽金は売電収入について決算関係書類に明示していない。


日 本軽金属(株)：富士川第一発電所［水 力］［南 部町井出］
運開：1941.5
水路式・流込式
認可最大出力：42,000kW   　　常時出力：20,700kW
最大使用水量：66.00m3/s
有効落差：６９．８８ｍ
水車：３台　総出力５１０００ｋＷ
導水路：総延長１６８９０．５ｍ
流域面積：３０４０．６平方キロメートル
取水：波木井川・波木井発電所・富 士川［塩ノ沢堰］175.10m
放水：富士川第二発電所、富士川91.50m



日 本軽金属(株)：富士川第二発電所［水 力］［清 水区新蒲原］
運開：1943.4
水路式・流込式
認可最大出力：49,500kW   　　常時出力：24,900kW
最大使用水量：75.00m3/s
有効落差：77.75m
水車：３台　総出力４９５００ｋＷ
導水路：総延長１８４４５．８ｍ
流域面積：３２０９．０平方キロメートル
取水：富士川第一発電所、富士川92.80m
放水：駿河湾1.00m
