2020.12.04運開
利根川上流部②赤谷川・上牧発電所～佐久発電所

東京電力ＲＰ(株)  上牧発電所［水 力］
所在地：群馬県利根郡みなかみ町上牧
昭和３３（１９５８）年１１月　　：運用開始
水路式・調整池式
認可最大出力：３１５００ｋＷ 　　常時出力：　５８００ｋＷ
最大使用水量：２５．００立方メートル毎秒
有効落差：１４４．１３ｍ
水車：出力３２３００ｋＷ×１台
発電機：１台
導水路：総延長１０５４２．５ｍ
取水位標高：５５９．６０ｍ
放水位標高：４０３．７６ｍ
流域面積：４０６．０平方キロメートル
取水：利根川［小森ダム］559.60
放水：利根川［岩本取水堰］403.76m

東京電力ＲＰ(株)  小松発電所［水力］
所在地：群馬県利根郡みなかみ町上牧
運開：大正１１（１９２２）年１１月［不明］
水路式・流込み式
認可最大出力：１３３００ｋＷ　　常時出力：　８１００ｋＷ
最大使用水量：１４．００立方メートル毎秒
有効落差：１１３．５５ｍ
水車：３台　総出力１４８００ｋＷ
発電機：３台
導水路：総延長１１３２９．６ｍ
流域面積：４６０．２平方キロメートル
取水：利根川(湯桧曽川合流直前部)521.20m
放水：利根川［岩本取水堰］400.36m

岩本発電所利根川取水堰(仮称)
場所：403m
取水：利根川［小松発電所14.0m3/s・上牧発電 所14.0m3/s・［構想］月夜野発電所18.0m2/s］
利水：岩本発電所(最大30.5m3/s・利根川取水単独分不明)

潜在的に46m3/s程あるので最低でも16m3/s程は増強出来る余地有り。

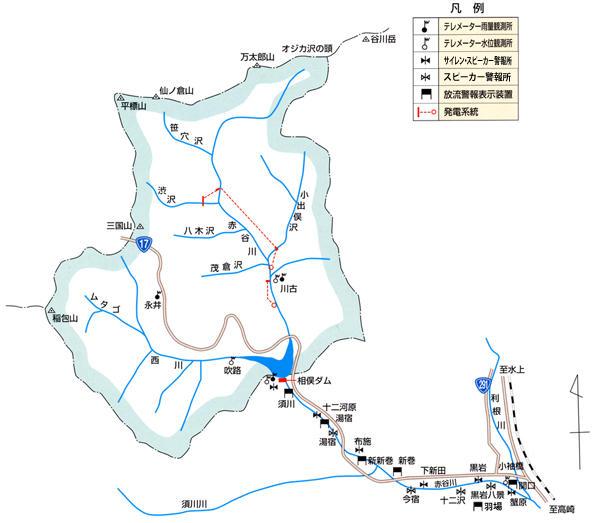

～赤谷川～

東京発電株式会社　赤谷川第二発電所［水力］
所在地：群馬県利根郡みなかみ町相俣
昭和３５（１９６０）年１０月２６日：運用開始
水路式・調整池式
認可最大出力：３１００ｋＷ　　常時出力：　１００ｋＷ
最大使用水量：３．４０立方メートル毎秒
有効落差：１１１．５０ｍ
水車：　出力３４００ｋＷ×１台
発電機：１台
導水路：総延長４６１０．０ｍ
取水位標高：７３５．００ｍ
放水位標高：６１８．５０ｍ
流域面積：３９．５平方キロメートル
取水：渋沢？→赤谷川→小出俣沢
放水：赤谷川

（中略）

群馬県企業局　桃野発電所［水力］
所在地：群馬県利根郡みなかみ町上津
昭和３３（１９５８）年５月：運用開始
水路式・調整池式
認可最大出力：6,200kW　　常時出力：1,900kW
最大使用水量：11.50m3/s
有効落差：66.34m
水車：出力６２００ｋＷ×１台
発電機：１台
導水路：総延長３８３５．２ｍ
流域面積：139.7km2 (8.2%)→片品川や利根川上流の水量流域比が3%程度なのに対して割りと普通の割合。。
取水：相俣発電所→須川川471.46m
放水：赤谷川［岩本発電所取水堰］399.07m

岩本発電所赤谷川取水堰(仮称)
場所：400m
取水：赤谷川［桃野発電所(11.50m3/s)］
取水量：最大30.5m3/s(赤谷川側単独取水量不明)
流域：桃野発電所取水域139.7km2(11.5m3/s)・岩本取水堰単独取水域39.2km2(→3.2m3/s程度)

(四釜川)

(薄根川)

＜沼田市街＞

片品川合流

東京電力ＲＰ(株)  岩本発電所
所在地：群馬県沼田市岩本町
運開：1949.3[日本発送電(株)]
水路式・流込式
認可最大出力：28,400kW→54,800kW[+28.4MW]　 　常時出力：１１１００ｋＷ
最大使用水量：30.50m3/s→61.0m3/s
有効落差：１０７．９０ｍ
水車：２台　総出力３００００ｋＷ
発電機：２台
導水路：総延長１６７４８．４ｍ
流域面積：５６１．０平方キロメートル
取水：利根川、赤谷川400.00m
放水：利根川［綾戸ダム］277.90m

利根川での推定可能取水量は46m3/s，赤谷 川の推定可能取水量は14.7m3/sで合計60.7m3/s程。
発電量を倍増出来る。

伏田発電所(片品川)
運開：1926(T15).10［東京電燈株式会社？］
認可最大出力：13,000kW→26,000kW[+13MW]
最大使用水量：22.54m3/s→45.1m3/s
有効落差：６８．１０ｍ
導水路：総延長６７４１．１ｍ
取水：片品川351.47m
放水：利根川［綾戸ダム］ 277.00m

綾戸（あやど）ダム
種類：取水堰
堤高：14.45m、堤頂長：118.6m
流域面積：1,696.6km2
受水：岩本発電所(30.5m3/s→61.0m3/s)・伏田発電所(22.54→25.1m3/s)
送水：群 馬用水導水幹線(農業用水：最大12.44m3/s・水道水：4.292m3/s)・佐久発電所(69m3/s・EL=270.70m)・綾戸発電所(11.23m3/s・EL=275.60m)

群馬用水
https://www.water.go.jp/kanto/gunma/jigyo/index.html
取水は沼田市岩本地点の利根川右岸から行い、赤榛分水工で赤城幹線・榛名幹線に分水し、分水口、揚水機場等を経由して用水の供給を行います。
　農業用水は、赤城山南麓や榛名山東麓の農業地帯のうち、前橋市など7市町村の耕地約6,300haの畑地潅漑、田畑輪換、既成田の用水補給のため、最大 毎秒12.44立方メートルの用水を供給します。
　 水道用水は、県央地域の前橋市、高崎市、渋川市など8市町村に最大毎秒4.292立方メートルを供給します。

東京電力ＲＰ(株)  綾戸発電所
所在地：群馬県利根郡昭和村川額
平成１０（１９９８）年４月　　：運用開始
水路式・流込式
認可最大出力：６７０ｋＷ　　常時出力：２４０ｋＷ
最大使用水量：１１．２３立方メートル毎秒
有効落差：８．０６ｍ
水車：２台　総出力７６６ｋＷ
発電機：２台
導水路：総延長５２．７ｍ
流域面積：１６９６．６平方キロメートル
取水：利根川［綾戸ダム］275.60m
放水：利根川266.63m


真壁（まかべ）ダム［水力］・［場 所］・［便 覧］
河川     利根川水系利根川
目的／型式     P／非越流型重力式コンクリートダム
堤高／堤頂長     26.1m／535.6m
流域面積／湛水面積     1737km2 （ 直接：1km2 間接：1736km2 ） ／12.5ha
総貯水容量／有効貯水容量     1143千m3／70.0万m3→使用水量は佐久１～３号機の69.0m3/s。2.8h＝約2時間50分程持つ。
（運開当時の有効貯水量　約834,800立方メートル）→こんな人口的な調整池でも有効貯水量減るのか？？
ダム事業者     東京電力（株）
着手／竣工     1922／1928
ダム湖名     真壁調整池 （まかべちょうせいち）
標高
　天端標高：271.820m
満水位標高：270.700m
低水位標高：266.030m
　基礎標高：245.760m



(吾妻川合流)

東京電力ＲＰ(株)  佐久発電所［水力］［→４号機(吾妻川)］
所有：関東水力電氣株式会社［運開］
昭和　３（１９２８）年１１月　　：１～３号機運用開始
昭和１３（１９３８）年　　　　　：　　４号機運用開始
水路式・調整池式
認可最大出力：７６８００ｋＷ（運開当時６６０００ｋＷ）
（１～３号機70,000kW、４号機6,800kW）　　常時出力：２９４００ｋＷ
年間発生電力量：約400GWh（４億キロワット時）
最大使用水量：１０２．４０立方メートル毎秒
１～３号機：69.00m3/s
　　４号機：33.40m3/s
有効落差：116.68m（１～３号機）　24.16m（４号機）
水車：１～３号機：３台、４号機：１台　総出力８６２３０ｋＷ
発電機：４台
導水路：総延長１５６３１．７ｍ
流域面積：３０９３．０平方キロメートル
取水：（１～３号機）利根川［綾戸ダム］→沼尾川→真壁調整池［真壁ダム］270.70m
取水：（４号機）吾妻川［渋川発電所(放水位：176.95m)］
放水：広瀬桃木用水（昔は利根川の分流、現在は佐久発電所の放流用）147.78m

調圧水槽と水圧鉄管


建屋

22.5

浅野セメント創業者、浅野総一郎氏により開設されたその室の作(さく)の雅号「佐久」より命名とのこと。木曽の桃山発電所みたいに地名無関係な命名例である。

渋川P/Sで検討した所に拠ると，41.5m3/sに増強出来るので取水位176.95mで8.1m3/s得られる。増強工事をするには一寸少ないので他 でも取水してみる。
利 根川(178.5m)でも取水してみる。佐久１～３号機の取水域の下流をカウントしてみるとこんな感じ。93.9km2もある様だ。3%で 2.8m3/s程度の取水となる

と云う事で10.9m3/s程度の追加水量が確保でけた♪
もし渋川P/Sで平沢川からも導水すると更に0.3m3/s上乗せ。11.2m3/sとなる。

導水管の増設は約7km程で合計2.3MW増える。0.33とギリギリ。
