胎内川の電源開発
沿川概念図　降水量　綜合開発事業位置図　沿川風景

胎内川は荒っぽく言うと飯豊山からクラレや水沢化学の工場のある中条［→貨物取扱駅なので大昔訪問したことあり］に向けて流れる川である。どうもこの辺は酸性白土が取れるのでそこから活性白土が生産されるらしい。

胎内市はこの中条と黒川が対等合併して成立した市であるが，胎内ブランド？で胎内市としたらしい。中条の方が良かったと思うんだけどねぇ。。

その胎内川であるが，Googleに拠ると(裏取りはしていない)，明治時代まで乙(きのと)の方に流れていてそこから今の乙大日川が胎内川の本流でなんと河口直前で荒川に流れ込む荒川水系の支流だったのだそうな。
荒川水系の侭だったら戦後の河川法行政の元で一級河川であり，国直轄で整備された可能性が高いが，切り離され二級河川に指定された為に新潟県のシマになって河川綜合開発に併せて県企業局が積極的に発電所を建設して現在に至っている様だ。
歴史の綾ですなぁ～。一級河川だったらこんなにも県企業局が積極的にコミットしたか判らない部分はある。

ということで意外にしっかり施設が立地しており錯綜している(様に見える)。本流は基本シリーズが設置されてるけど後補で胎内川ダムと風倉発電所が建設されて判りにくくなった。更に上には奥胎内ダムと体内第四が建設された。現代に至る迄新潟県の積極的な姿勢が光っている水系とも云える。よく見ると治水ダムに先行して発電所が建設されており，オイルショック後の国産エネルギー指向の中で増設されたらしい。

～沿川～　　　　▲
(河口)←(中条市街)─[廃]養老発電所─胎内川頭首工・黒川発電所─【開発私案】(+6.9MW)─夏井頭首工・［鹿ノ俣川：─鹿ノ俣発電所─鹿ノ俣川第2砂防堰堤─(黒石山)］胎内第三発電所・胎内川第一砂防堰堤─胎内第二発電所(15m3/s)・胎内第二ダム151.5m(V =77.9万m3)─胎内第一発電所(8.00m3/s)─風倉発電所(4.3m3/s)・胎内川ダム288m(V =1,200万m3)─胎内第一ダム325m(V= 16.5万m3)─(─(頼母木川)─【最奥部開発案】(+6.5MW)─門内岳 )─胎内第四発電所・奥胎内ダム384m(V=770万m3)─藤十郎岳

降水量
飯豊山に雨雲がぶつかって大量に降らす水を加治川と胎内川と荒川(と山向こうの実川) で利用する形のようである。

出典：阿賀野川河川事務所

胎内川綜合開発事業位置図

出典：国交省

～沿川風景～　　　　▲

【最奥部開発】　　　　▲
さて最近完成した最奥部奥胎内ダムであるが諸元より未だH.W.L.=E.L.384m 程度であり上が狙えそう。但し流域は早くも32.4km2しかない。
本河川の発電所がいずれも小さいのは狭い流域というハンデがあるのだ。

支流の頼母木川を頼る。胎内第四に向けて発電と思って最初絵を書いてしまったが，ここは胎内第一にめがけるべきだった。
奥胎内Dはどうやら水を普段は貯めない糞ダムの様であり，胎内第四も水路で落差を稼いだりしない糞発電所であり，頼母木川は奥胎内を経由しないので奴らに配慮する必要は一切なく，胎内第一に直結して落差を稼ぐのが正解っぽい。

夢を語るなら頼母木川にも奥胎内の兄弟ダムを建設して増えた容量で発電用水を貯留。取水位400m位から胎内第一ダムに向けて10m3/s程度で発電すると有効落差70mで6,000kW程度には出来た。その上でその400mに向けて頼母木発電所も発電出来たであろう。

現状に対応するとこんな感じかな。面積11.9km2で水量2.0m3/s・導水7km，出力6.9MWでほら言わんこっちゃない，基準ギリギリ下である。。

渓流取水など駆使して13.02km2に増やしてみる。

まあ何とか。但し頼母木川の堰堤，補水用の渓流迄主水源として計上等苦しいことは苦しい。まあ豪腕(新潟名物コンピュータ付ブルドーザ)でなんとかした♪

［私案］頼母木川発電所
出力：7,800kW[+7.8MW]
水量：2.3m3/s[1.73]
落差：400m
面積：13.26km2
導水：7.3km
取水：頼母木川［堰堤］(720m)・小俣沢・足ノ松沢730m
放水：胎内川［胎内第一ダム］325m

奥胎内ダム［にいがた経済］［新潟県］［便覧］
位置：胎内市下荒沢地内［場所］
河川     胎内川水系胎内川
目的／型式     FP／重力式コンクリート
堤高／堤頂長／堤体積     82m／198.9m／260千m3
流域面積／湛水面積     32.4km2 （全て直接流域）／48ha
総貯水容量／有効貯水容量        1,000万m3／ 770万m3
ダム事業者     新潟県
着手／竣工     1985／2019
非越流部／堤長標高：415.0m
基礎高     標高333メートル
ダム地点の地質     粘板岩及び砂岩
サーチャージ水位     標高411.00メートル
常時満水位     標高384.00メートル
最低水位     標高384.00メートル←水は貯めないのか。。
堆砂面標高     標高384.00メートル
    堆砂容量（100年分の容量）：2,300,000m3
    設計洪水位標高：413.4m

　　　△　▲

>奥胎内ダムは洪水調節と発電を目的とした多目的ダムで、既に完成している胎内川ダムと連携して洪水調節を行います。
>    洪水調節：380m3/秒（下流の胎内川ダムと併せて870m3/秒）の洪水調節を行い、流域の洪水被害を防ぎます。なお、洪水調節容量は7,700千 m3（下流の胎内川ダムと併せて14,900千m3）になります。
>    発電：地下に胎内第4発電所を建設し、最大出力2,600kwの発電を行います。

>奥胎内ダムは国立公園第一種特別地域内にあるため一般交通が規制されているなど、自然や景観に影響を及ぼすおそれのある行為が規制されています。そのため、一般の方がダム管理区域に立ち入ることを禁止しており(ます)

一般非公開を限定解除！
奥胎内ダム見学ツアー
https://www.mura-asobi.com/okutainaidam
令和元年４月から供用を開始した「奥胎内ダム」は磐梯朝日国立公園内に立地し、手つかずの自然と調和をコンセプトに建設されたダムです。一般観光客は立ち入れない地域に立地していますが、このツアーでは特別に見学が可能です。

新潟県企業局胎内第四発電所［にいがた経済］［場所(ここであろう)］［新潟県］［新潟県］　△　▲
運開：2019.4.1
ダム式・流込式
最大出力　2,600kW     常時出力　260kW[10.0%]
最大使用水量　7.0m3/s     常時使用水量　1.2m3/s
基準有効落差     44.60m
取水：胎内川［奥胎内ダム］384.0m
放水：胎内川338m位？

放水位：344m程度で有効落差40m程かな。放水路を延ばして胎内第一と連繋はしてないだろうなぁ。。
その前提だと使用水量が推定7.6m3/sとかになる(→その後データ判明。有効落差44.6mで使用水量7.0m3/sだった。俺の推定なかなか正確 ♪)。

ただ折角の巨大投資だけど水発はおまけみたいな感じである。まあ2019年に発電所を建設してくれただけでも良しとすべきか。
冒頭ではべた褒めしておいたが，営利企業でない分，営利企業でも水発がメインでなくなってからは同様に，それ程巨額の投資を水発にできなくなってはいる。
高度再エネ国家(近衛新体制ばりにｗ)を目指して土木行政のディシプリンをもっと水力発電をメインに組み込めるような形に変えてかなあかん。

(頼母木川)

胎内第一ダム［新潟県］（たいないだいいち）［便覧］　　△　▲
河川     胎内川水系胎内川
目的／型式     P／重力式コンクリート
堤高／堤頂長    35m／68m
流域面積／湛水面積     59.1km2 （全て直接流域）／4ha
総貯水容量／有効貯水容量     923千m3／166千m3
ダム事業者     新潟県企業局
着手／竣工     1959／1962
取水：胎内第一発電所(8.00m3/s・325.00m)

胎内川ダム［新潟県］（たいないがわ）［便覧］　　△　▲
目的／型式     FNW／重力式コンクリート
堤高／堤頂長    93m／215m
流域面積／湛水面積     72.2km2 （全て直接流域）／68ha
総貯水容量／有効貯水容量     17100千m3／12000千m3
ダム事業者     新潟県
着手／竣工     1967／1976

新潟県・胎内市　風倉発電所［水力］　　△　▲
運開：1985.11
ダム式貯水池式
    認可最大出力：2,000kW    　　常時出力：　560kW
    年間発生電力量：８８６３ＭＷＨ（８８６万３千キロワット時）
    最大使用水量：4.30m3/s    　常時使用水量：0.570m3/s
    有効落差：58.40m[DB] ／58.50m（現地案内板）
    水車：横軸フランシス水車×２台　最大出力２０９０ｋＷ
    流域面積：72.2km2(+13.1km2・対胎内第一比)
    取水：胎内川［胎内川ダム］288.00m
    放水：胎内川226.10or225.90m

奥胎内ダムのダム式発電所には胎内第四という名前を付けたのに何故かここは風倉という名前で法則を崩しに来ている。
>風倉発電所は、新潟県土木部から管理委託されています［新潟県］
となっていてどうも所有者が新潟県企業局ではないらしい。どういう経緯があったのかな？胎内市と新潟市の共同所有の様な形っぽい。

新潟県企業局　胎内第一発電所［水力］　　△　▲
運開：1962.10
ダム水路式・調整池式
    認可最大出力：11,000kW 　　常時出力：　1,600kW
    最大使用水量：8.00m3/s
    有効落差：161.70m
    水車：立軸フランシス水車　出力１１０００ｋＷ×１台
    導水路：総延長６２１８．３ｍ
    流域面積：５９．１平方キロメートル
    取水：胎内川［胎内第一ダム］325.00m
    放水：胎内川［胎内第二ダム］154.00m

胎内第二ダム［新潟県］（たいないだいに）［便覧］　　△　▲
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     41.5m／90m／34千m3
流域面積／湛水面積     88.3km2 （全て直接流域）／23ha
総貯水容量／有効貯水容量     2850千m3／1780千m3
ダム事業者     新潟県企業局
本体施工者     清水建設
着手／竣工     1957／1959

新潟県企業局　胎内第二発電所［水力］　　△　▲
    昭和３４（１９５９）年１０月：運用開始
ダム式・調整池式
    認可最大出力：3,600kW 　　常時出力：　400kW
    最大使用水量：15.00m3/s[1.70]
    有効落差：31.70m
    水車：立軸カプラン水車　出力３６００ｋＷ×１台
    流域面積：８８．３平方キロメートル
    取水：胎内川［胎内第二ダム］151.50m
    放水：胎内川［胎内第三発電所］118.30m

胎内川第一号堰堤(砂防ダム)［新潟県］［Ｇ］［場所］
取水：胎内川［胎内第二発電所］
送水：胎内第三発電所(17.50m3/s)

砂防ダムを利用した取水堰堤である。取水ダムとする例は須砂渡・上結東・坂州などがある。
これまたＧｏｏｇｌｅに訊いただけで未確認だが，第一堰堤を昭和三〇年代に建設した際に砂防ダムの予算で造りながら最初から堰堤にも転用出来るように頑丈に造っていたという事。
胎内第三の建設時期(1983)からその説にはやや疑問は残るが，胎内第二の逆調ダム的な機能は期待しつつの砂防ダム建設だった可能性はあるかも。

新潟県企業局　胎内第三発電所［水力］［新潟県］［Ｇ］　　△　▲
運開：1983.11
水路式・流込式
    認可最大出力：2,000kW　　常時出力：　350kW[17.5%(0.717)]
    最大使用水量：17.40m3/s(1.83) 常時水量：4.25m3/s[24.4%] →水量すげえ，。
    有効落差：14.01m
    水車：横軸Ｓ型チューブラー水車　出力２０００ｋＷ×１台
    流域面積：95.3km2
    取水：胎内川［胎内川第一号堰堤(砂防ダム)(胎内第二発電所)］117.42m
    放水：胎内川［夏井頭首工］102.66m

～鹿ノ俣(かのまた)川～　　▲
夏井頭首工附近で胎内川に合流する鹿ノ俣川である。
砂防ダムを取水とする市営の発電所なのか？なんか規則が一体で出てくる。
またこの鹿ノ俣第2砂防ダムは宮久用水路の取水堰にもなっているようで，大げさに言えば一寸した多目的ダムなのか！？
調べて見ると鹿ノ俣の有効落差は60mもあって直ぐ脇の堰堤のダム式発電所ではなさそう。60mも上に何かあるかと見て見るとこれ？？

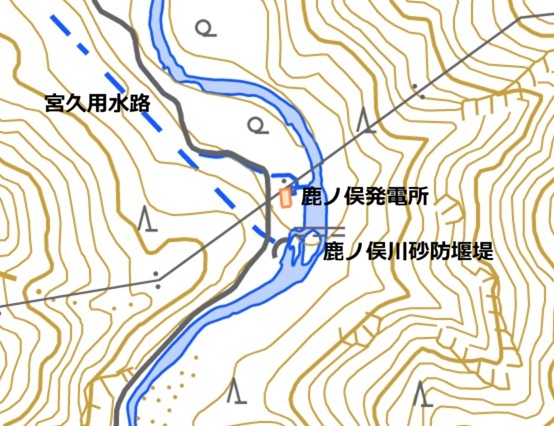

Google の空撮だと導水橋みたいなのが見えるがここ(gsi)(下の図でマウスオーバー)か？ストビュウカーもこんな手前で変な入り口に進入を阻止されとる。。(場所gsi)

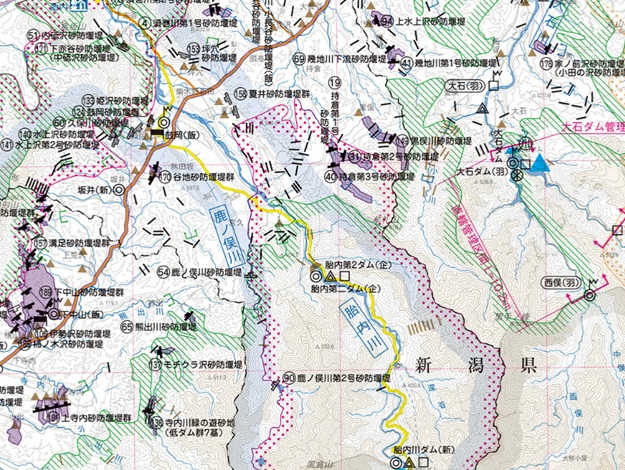

鹿ノ俣第2砂防堰堤の標高から判断するにそっちが第2砂防堰堤である。飯豊山系砂防事務所の資料よりこちらは鹿ノ俣川砂防堰堤であることが判る。

出典：飯豊山系砂防事務所

鹿ノ俣川第2号砂防ダム［胎内市］
胎内市下荒沢字胎内山1201番の7［これ？］
鹿ノ俣発電所取水
ア　型式　重力式コンクリートダム
イ　堤高　20.00m
ウ　堤頂長　74.00m
エ　流域面積　12.60km2
オ　計画洪水位　標高235.70m
カ　常時満水位　標高233.00m
取水口
ア　制水門　スルースゲート　1門(幅1.82m×高1.80m)
イ　最大取水量　最大使用水量2.000m3/s
河川維持流量放流設備
ウ　放流量　0.092m3/s

鹿ノ俣発電所［胎内市］［kiss.f5］［Ｇ］
(4)　発電設備
ア　型式
横軸単輪単流渦巻フランシス水車　1台
横軸3相交流同期発電機　1台
イ　最大使用水量　2.000m3／s　ウ　常時使用水量　0.310m3／s
エ　総落差　68.00m　オ　有効落差　最大　60.25m　常時　67.78m
カ　理論水力　最大　1,181kW　常時　205kW
キ　発電出力　最大　960kW　常時　100kW
取水：
放水：

宮久用水路
4月28日から5月4日まで　0.680m3／s
　5月5日から9月10日まで 0.398m3／s

取水堰堤［173.8m］

さて，上流の新潟県が戦後に開発した一連の発電所群はここで終了で下の黒川発電所とは落差的にも水量的にも開発時期的にも連檐していない。
が新潟県企業局レベルの水量を使うとすると本来23m3/s程の水量を使える流域をもっている。胎内川頭首工で潅漑期に6.34m3/s程取水されるが黒川発電所がガンガン供給出来るぐらいにしたい。

夏井頭首工［遍路］［Ｇ］　　　　△　▲
流域：(推計)115.5km2=43.7km2(とは計測・胎内ダム以下流域)+72.2km2(胎内川ダム諸元より)
想定可能利水量：20.8m3/s[1.8]=4.4+15.00m3/s(割とad hoc)
集水：胎内川・鹿ノ俣川・胎内第三発電所(EL.102m)
取水量：不明
潅漑面積：75ha

夏井頭首工では

>夏井頭首工は旧黒川村胎内地区の左右岸75ヘクタールに用水を供給する取水施設です。従来草堰であった施設も昭和41年(1966)、42年(1967)の水害で流出し、災害復旧事業によりコンクリート造りに改修され、昭和59年(1984)には県営事業で大規模改修されました。［新潟県］

胎内川頭首工が左右で1,687haに対して潅漑期に6.34m3/s程度で良いので，75haの旧黒川村胎内地区向けには0.3m3/sもあれば十分な計算になるのでは？？この辺も参照。狭い場所だと下里でA=105haに対してQ=0.36m3/sである。
黒川発電所取水堰堤の時点で4.17m3/sを確保しないと行けないが，夏井頭首工から黒川発電所取水堰堤の間は約11.8km2。1.17m3/s分程度は地力で掻き集めて貰うとして残る3m3/s程度はここから給水する必要があるだろう。

【中流部開発】
ということで農業用水0.3m3/sに黒川用発電用水3.0m3/s合計3.3m3/sを20.8m3/sから控除する(あんま考えずに使ってたが，金額や税計算では無いけど控除がしっくりくるのはこういう意味［→控除と減算の違い］だからかｗ)と残りは17.5m3/sとなる。
余裕を持って0,5m3/sも削って残る17.0m3/sを胎内川頭首工へ向けて送ってやることにする。

［私案］新黒川発電所　　　　△　▲
出力：6,900kW[+6.9MW]
水量：17m3/s
落差：48m
導水：6.8km
取水：胎内川［夏井頭首工］102m
放水：胎内川［胎内川頭首工］49m

東北電力が実川で，北陸電力が滝波川でやったようなスキームが未だ或るならそれを利用し，無いならもう一度作って，ここも中小企業に寄る保有水発のリプレース事業という位置づけてやる方が現実的かな？
その場合，黒川発電所を廃止して4.17m3/s分への配慮は不要となる。

黒川発電所取水堰堤　　　△　▲
流域：127.3km2(対夏井頭首工11.8km2増)

東北電力株式会社　黒川発電所［水力］　　△　▲
所在地：新潟県胎内市下館
運開：1921.11［村上水電(株)］
水路式・流込式
    認可最大出力：700kW    　　常時出力：590kW
    最大使用水量：4.17m3/s
    有効落差：２１．１８ｍ
    水車：横軸フランシス水車　出力７４５ｋＷ×１台
    導水路：総延長２８２３．２ｍ
    流域面積：127.3km2
    取水：胎内川73.09m
    放水：胎内川［胎内川頭首工］49.36m

胎内川頭首工［新潟県］　　　　△　▲
取水量：代掻き期：10.97m3/s・潅漑期：6.34m3/s

>特に左岸側の幹線用水路である本郷江用水路は、胎内市街地を流下する延長約3km、流量で約5立法メートル/s、受益面積1,400ヘクタールを潤す農業用水路で、近隣住宅の防火用水としても利用されています。

「胎内川沿岸土地改良区」を紹介します［新潟県］
　胎内川の農業用水は、胎内川頭首工が平成元年(1989)に更新され、左岸797ヘクタール、右岸890ヘクタール、計1,687ヘクタール、許可取水量かんがい期6.34立法メートル/s、代掻き期10.97立法メートル/sが配水されていますが、この統一管理が実現されるまでは、長い期間と数々の水争いがありました。
　現在の頭首工が完成する以前には、その上流200mに昭和27年（1952）に造られた樽ヶ橋頭首工がありました。その頭首工完成以前は、その胎内川下流の右岸側には、黒川一ノ堰、三ノ堰、大江用水があり、左岸側には胎内川一ノ堰普通水利組合が管理する旧名「二ノ堰」が、黒川一ノ堰の下流から取水していました。
　しかし、取水が困難な状態となったことから、水利組合は明治30年（1897）、黒川一ノ堰の上流に取水口を移しました。この取水口設置に当たっては、取水量制限をもって右岸側の一ノ堰水利組合から了解が得られました。
　胎内川は、渇水期には水が無く、降雨時には増水する河川で、この頃、耕地整理に伴う左右岸の用水不足が深刻となっていました。大正初期、右岸側の了解なしに、胎内川一ノ堰普通水利組合(旧二ノ堰)では、河床掘削や取入口の改良などを行い、左右岸の組合で用水紛争が繰り返されました。
　昭和15年（1940）、黒川一ノ堰組合は、胎内川一ノ堰普通水利組合を被告として水利権の確認の訴えを新発田裁判所に提起（一ノ堰事件）しました。昭和19年（1944）、食料生産の重要性は左右岸とも同じということで、左右岸協力のもと、協議会を設立して、水配分については、協議し、成立しない場合は県に一任するととなどを条件に調停が成立しました。
　これが、戦後の昭和22年（1947）から開始された県営胎内川沿岸用水改良事業の始まりです。左右岸の耕地約2,300ヘクタールの耕地に水を安定供給するために、樽ヶ橋地内に頭首工を設置するとともに、左右岸それぞれ10kmにも及ぶ水路を開削するほか、胎内川右岸側扇状地の水田約700ヘクタールの漏水対策として、粘土補給をするための汚泥客土（流水客土）を昭和48年（1975）まで実施されました。

出典：新潟県

中条風力発電所 (株)日立産機システム中条事業所内 2MW(1,990kW)×1 基［日立］	(河口)	JEN胎内ウインドファーム(株) 日本風力開発(株)→伊藤忠エネクス(株)(2013.12) 基体数 10 基（ 2,000Kw ×10 基㈱日立製作所製）総定格出力 20,000Kw 運転開始 2014(H26) 年8 月末完工予定	胎内市風力発電所
(日本海)
風力発電：国の導入促進区域「村上市・胎内市沖」洋上風力、7事業体参入へ　村上市・胎内市沖　公募始まる　価格より早さ重視　／新潟 https://mainichi.jp/articles/20230223/ddl/k15/010/169000c 毎日新聞 2023/2/23　地方版有料記事 1712文字洋上風力発電の「促進区域」に指定された海域　再生可能エネルギーの洋上風力発電で、国の導入促進区域に指定された「村上市・胎内市沖」の事業者公募が始まり、ゼネコンや商社などからなる7事業体が参入に向け動いている。
