電 力総研　水力あれこれ(紀伊半島・内陸部)
大台ヶ原・台高山地(→貯水池比較) 高見山地
吉 野川(紀の川) 天 ノ川(熊野川) 北 山川・東ノ川・尾鷲・銚子川 宮川 櫛田川 高 見川 名張川
 雲 出川
とはずがたりな掲示板(利 水スレ・電 力スレ)
2025.10.13分割/
2020.09.11作成
吉野川・高見川の電源開発(開発篇・津風呂ダム周 辺増強)

【現況篇目次】
１．概要　２．十津川分 水・西吉野第一・第二発電所・猿谷ダム・紀の川用水　
３．３－ １［大迫ダ ム・大迫発電所・【未利用落差活用(案)】・［中奥川【開発(案)[+8.1MW]】］・大滝 ダム・大滝 発電所］・
３－２［樫尾取水口・樫尾発電所・吉野取水口【開発(案)】・［津風呂川：津 風呂ダム【導水(案)】］・［高 見川【開発(案)】］・吉野発電 所・下渕頭首工(下市取水場・吉野川分水)］
４．その他(吉 野・紀ノ川開発　紀伊丹生川)

吉野川・高見川【開発篇目次】
十津川・紀の川綜合開発事業概要図
高 見川：(源流)──［［新設］つく ばね発電所］・【開発(案)】・［津風呂 川：津 風呂ダム【導水(案)】］・吉野 川【開発(案)】─ 下渕頭首工(→分水)

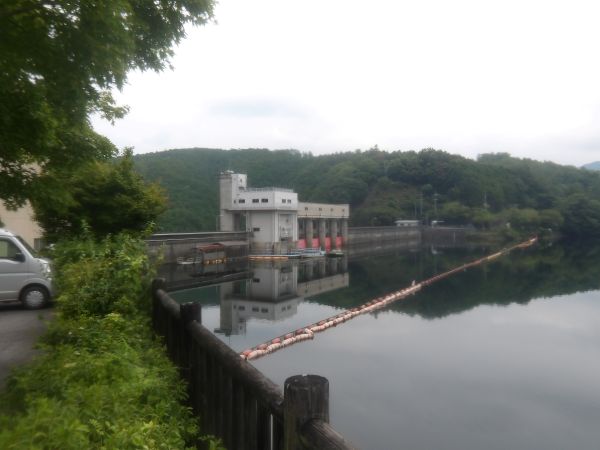

津風呂ダム［便覧］［場 所］［→現況篇］［→ 開発案］　　　　▲
満水位：235.3m
流域面積    160.7 kmē
湛水面積    150.0 ha
総貯水容量    2,565万m3
有効貯水容量    2,460万m3
着手／竣工     1952／1962

天端
26.7

副ダム等




近況篇で見た様に高 見川から導水したい。
150ha=1.5km2=150万m2なので1m嵩上げすると単純計算で150万m3貯水量を増やせる。引原ダムみたいに堰堤を増強して2m程水位上げ て貯水量も増やしこの分は発電に使いたい。湛水面積も一寸拡がるだろうし2,800万m3位は行けるかも。
名称
 有効貯水量
 目的
 常時満水位
 その他備考
大迫ダム［便覧］ 2,670万m3 AWP EL 398.00m 114.8km2
大滝ダム［便覧］ 7,600万m3 FNWIP EL321.00m 258km2
津風呂ダム［便覧］ 2,460万m3(→2,760万m3) AW(＋P)
 EL 236.00m 160.7 km2(+123.4km2[と]→283.4km2)
合　計
 1億2,730万m3


2m上がることでこ の辺結構水が迫ってきてるので嵩上げが必要っぽい。

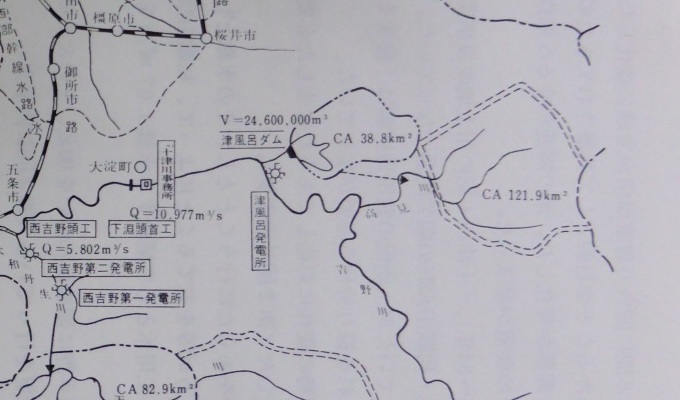

十津川・紀の川綜合開発事業概 要図　　▲

とここで，興味深い新資料発 見！というか，というか前にも発見してたのだけど出典不明だったのである。今回， 貴志川の調査をしてて再発見となった。
が，和 歌山県の資料［水 土の礎］には嘗て津風呂ダム(貴志川は真国川)からの導水計画があったように読み取れる資料である。凡例はミスがあって，間接流域と なってる - - - は受益流域，受益地域となってる = = = は間接流域である。
出 典：水 土の礎
流域面積(CA)は121.9km2とのことで123km2の俺の推計値なか なか正確では無いか♪
あと山田ダムにも間接流域が設定(予定)されてた様である。今は直接流域のみなのは津風呂ダムと同じ。


～ 高見川～　　　　　　　　　▲

津風呂湖の水は発電には未利用の様である。高 見川(238.4m)(東吉野村131.65km2の大部分123.4km2程が流域面積となる。)辺りから津風呂湖へ導水して津風呂湖の水利用 に余裕を持たせて発電に使いた い。→増強１。更にその上流にも多少の開発余地があるように見える。増強１の 取水口に向けて上流から取水して発電す る。→増強２



■増強私案：東吉野発電所
r28吉野室生寺針線は大和高原に於ける国土大幹線・名阪国道の中核ICである針ICと室生寺・東吉野を経て吉野を結ぶ大幹線である。現在は人口稀薄な地 帯をへろへろ結 んでいるのが実態だが。。
そのr28は津風呂川から高見川の上流を室生寺方面へ抜けていく。
平野川沿いもなかなか良い光景であった(写真撮らず・・。)特に分断県道r31(差 杉峠)と交叉する滝野付近等奈良と三重の辺境感がある。(峠の向こうは御杖村で未だ奈良だけど。御杖村から三重へ出るr783請 取峠も分断県道)
行き止まり県道の奈良220号と山向こうの蓮ダムの脇を走る三重県道569号が山を挟んで相対しているのもエモーショナルである♪

［私案］東吉野発電所
出力：8,300kW～11,600kW
水量：5.0~7.0m3/s[1.4～2.0]
落差：196m
流域：35.6km2
導水：11.8km
取水：杉 谷川・平 野小谷(仮称)・平 野川・谷 尻川450m
放水：高見川(鷲家川)250m

200mの大落差に恃んで流域面積に対する水量を厚めに積まないと厳しい。

380m地点で取水すると6.0kmで50km2程度。多雨に恃んで6.0m3/sで6.5MW。ギリギリだなぁ。。

どっちかうゆうたらこっちかな？

［私案］東吉野発電所
出力：6,500kW［+6.5MW］
水量：6.0m3/s[1.20]
落差：125m
流域：49.8km2
導水：6.0km
取水：高見川・鷲家川・鷲家川支流380m
放水：高見川(鷲家川)250m

更に高 見川・四 郷川393m程度で取水，丹 生川上神社付近270mで発電すると導水4.2+3.9=8.1km，流域70km2で。水量7.0m3/s落差115mで6.8MW程度とな る。もうちょい出力ほしい。


【高見川津風呂導水】［→津風呂ダム現況］　　　▲
■増強私案１：津風呂ダム導水・新吉野発電所

この面積なら12m2/sは取れるのではないか？津風呂湖に発電用の利水容量の設定が必要である。
取水点は鷲 家川と高見川の出合(EL.240m)が望ましいが，津風呂ダムの満水位を考えるとここだと東吉野村の中心聚落が水没空いてしまう。
導水が実現しなかった［→冒頭地図］のはこの点が大きいのかも。立ち退き拒否と云うよりは津風呂ダムの満 水位を上げて貯水量を増やす代わりに導水を止めた可能性もある。
有効貯水量が現状と同一な事［当時の貯水量［→冒頭地図］と現状［→津 風呂川］ともに2,460万m3］を考えると元々貯水量はこの量で，或る程度東吉野村中心聚落の立ち退きを伴う計画だったのではないか？
人口減少と過疎化に伴いここらも開発余地が出てくるのかも知れないけどどうかな。。

今聚落の上流側［地 理院EL.250m］から取水すると津風呂ダム貯水池のバックウォーター［こ の辺EL.242m］迄約4km。そこそこ 近い様な気がする。鷲家川側にも支導水路延ばすと更に約1km追加となる。

ただこれに拠って吉野発電所の取水可能量はだいぶ減ってしまいはする。
しかし今は416lm2で13.35m3/sなのでこれが293.0km2になってもそんなに問題はないであろう。古い発電所なので使用水量も落差も大し たことないのである。

関西電力(株) 吉野発電所［ＤＢ］ ［ＤＢ］ ［→現況篇］
水路式･流込式
最大出力： 2,700kW
最大使用水量： 13.35m3/s
有効落差：   24.20m
水車：立軸ﾌﾗﾝｼｽ 3台・  総出力(定格) 2,820kW
流域：　416.4km2(一次：293.0km2　 二次：123.4km2)
取水：　吉野川(紀の川)[取 水堰堤](樫尾発電所直下・183.24m)・他 １(恐らく)
放水：　吉 野川(紀の川)(156.02m)

樫尾発電所取水位以下と考えると33.6km3しかないので樫尾の8.35m3/sに5.0m3/sも33.6km2で積み上げるのは難しそうに見える が，樫尾発電所［→現況］の使用水量が少なすぎる面 (C.A.416.4km2に対してQ=13.35m3/sしかない)もあるのである。
吉野発電所も樫尾発電所も大滝ダムや大迫ダムが出来て水量が安定する前のどっと降って降らないときはからからという紀の川［→河川状況］の時期の水量を前提にしていると云える。
水路橋で乗り越す喜佐谷と隣の谷でも取水しても良いかも。取水レベルは183m付近。0.7m3/s程度は追加出来そう。但し吉野川以外に後1箇所取 水口があるようなので多分喜佐谷からは既に取水している。




～津風呂川 ～

［増強(案)］津 風呂ダム［便覧］ ［場 所］［川 防］　　　　　▲
流域面積    160.7km2(直接：　間接：123.4km2[→高見川])
湛水面積    150.0 ha
総貯水容量    2,565万m3
有効貯水容量    2,460万m3
平常時最高貯水位：236.5m
着手／竣工     1952／1962

高見川(流域面積120km2程)の水8m3/sを津風呂湖へ導水，発電用に使用(現在は吉野P/S で5m3/s程利用か？)。
更に，龍門川上流より導水も図る。13.5km2であり0.7m3/s程上乗せ可能ではないか。導水路の延長は3.4km程度。狭いしなしでよさそう。

津風呂湖(235.3m)からの放水は取り合えず12m3/s導水。発電所迄は4.43km程である。川数カ所の水導管での渡河が必要である。
何カ所か比べて見たが短い方が良さそうだった。発電地点は立野にする。

［私案］新吉野発電所　　　　△　▲
最大出力：8,500kW[+8.5MW]
最大使用水量：12m3/s
有効落差：83.5m
導水：4.43km(ダム→発電所)・約5km(高見川・鷲家川→ダム)
流域：130km2(高見川)
取水：津風呂川［津風呂ダム］EL.236.5m
放水：吉 野川(立野付近)(150m)

ちょっと基準に達しないけど高見川の津風呂ダム導水の効果がでかいので許容する。

下渕の最大取水量は農業9.91m3/s，上水道が1.07m3/sの合計10.98m3/s(津風呂ダム・大迫ダムより)[ソース]であり，更に大滝ダム完成後は3.5m3/sが供給される。津風呂湖が 大迫ダ ムとともに主な供給源と成ってゐる筈で，この9.91の半分程度+吉野発電所の高見川分8＝ 13m3/s位としても良いかも知れぬ。

その場合は上市の最大出力はもっと上げる事が出来る。
