鬼怒川下流の利水と発電[→上流篇]［→大谷川篇］

沿川風景(鬼怒川発電所より下流)
(上流)鬼怒川発電所・竹之沢発電所・西古屋ダム取水口──中岩ダム・中岩発電所──道谷原取水堰堤─［板穴川］──［大谷川］─［白石川：─西古屋ダム──塩谷発電所］・道谷原発電所───佐貫頭首工［──風屋発電所──西鬼怒川発電所──(潅漑)］──(利根川)

～沿川風景～

鬼怒川発電所放流地点での水源は鬼怒川発電所45.00m3/sと竹之沢発電所12.52m3/sである。この放流水をジャンクションして(恐らく鬼怒川 発電所の放流水をそのまま通水して)西古屋ダム経由で塩谷発電所

東京電力(株) 竹之沢発電所［ＤＢ］ ［→上流篇］　　　　　　　　　　　▲
運開：1922.12
水路式・流込式
出力：8,600kW　　　常時：63kW[DB]←流石に630kWの誤りでは？その場合[7.33%]である。但し直結の川治第二は0kWなので 63kWもあり得るのかも，，
水量：12.52m3/s
落差：83.33m
水車：立軸フランシスﾗ２台　9,800kW
導水：6,834.3m［無圧トンネル・水路橋など］
流域：350.6km2
取水：川治第二発電所(直結) 441.43m
放水：鬼怒川348.59m

水圧鉄管のみｗ


東京電力ＲＰ(株)　鬼怒川発電所［水 力］［→上流篇］　　　　　　　　　　　▲
運開：1912［鬼怒川水力電気(株)・下滝発電所］／更新運開：1963.11［東京電力(株)・鬼怒川発電所］
水路式・調整池式
認可最大出力：127,000kW    常時出力： 11,200kW[8.8%]
最大使用水量：45.00m3/s(黒部ダム取水分13.0m3/s・栗山発電所放流分30.0m3/s)    常時使用水量： 5.06m3/s
有効落差：330.4m
水車：立軸フランシス水車ﾗ２台　総出力１３８０００ｋＷ
導水路：　総延長：14,638.2m　／　放水路： 636.9m
流域面積：277.0km2
取水：鬼怒川［黒部ダム］(→蜂ヶ沢？→カブト沢？→田茂沢川→)→逆川［調整池］→恋路沢 687.6m
放水：鬼怒川［放水口(こ こ)→中岩ダム→中岩発電所／西古屋ダム→塩谷発電所］ 344.2m

早くも薄暗くなってる(8月の18時過ぎ)けど，朝，掛川を出て４ダム含め川俣や湯西川の奥迄駆けずり回って最終目的地だったのである。
22.8

＜未利用落差34m＞

中岩ダム［wiki］ ［便覧］ ［地 理院］［ＤＢ］ 　　　　　　　　　　　　　▲
河川     利根川水系鬼怒川(鬼怒川発電所45.0m3/s・竹之沢発電所12.52m3/s)
目的／型式     P(道谷原発電所11.13m3/s) ／重力式コンクリート
堤高／堤頂長／堤体積     26.3m／107.9m／12千m3
制水門：　 ﾛｰﾗ･ｹﾞｰﾄﾗ２門
流域面積／湛水面積     697km2 （ 全て直接流域 ） ／12ha
総貯水容量／有効貯水容量     1488千m3／171千m3
ダム事業者     東京電力（株）
着手／竣工     1922／1924

>中岩ダム(1924竣工)は鬼怒川発電所（旧:下滝発電所・1912運開）、竹之沢発電所(1922運開)の放流水および男鹿川からの水が流入 し、中岩ダムは常に一定量を放流する逆調整の役目を担っている。戦後の再開発で発電に使う水量が増加したことに伴い、1963年に西古屋ダムが建設され た。以降、中岩ダムと西古屋ダムの2つが鬼怒川発電所の調整池として機能している。 [wiki]
>中岩ダムは鬼怒川上流域の全流量を調整する位置に建設され、電力需要の少ない早朝はダム放流が止められていた。そのことで早朝と電力ピークの夕方 では大きな差が生じ、放流量の日内変動は下流平野部の河川水位に大きな変動を及ぼした。これによって、ダム運用開始時から、鬼怒川水力電気と下流の農業水 利組合との間で放流の方法を巡る激しい水利紛争が起こった。1932年、栃木県知事の調停によって、「中岩ダムが灌漑期間中、自然流量を放流する逆調整を 行う」という条件で妥結し、紛争は和解した。 [wiki]
>付近に近づく道はなく、撮影は困難を極めた。このダムのすぐ上流にライン下りの船着き場があるので、この船に乗ればダムを目の前にすることができ るらしい。[マニア]
ダムマニアさんの写真によるとこの先に利水標がっ！場所的に中岩発電所のものらしい。。

下滝の後，更に竹之沢と発電所が整備された後で逆調整池として建設された中岩ダムだが逆調整とは逆のメリハリの付けた運用で下流の農民の憤激を買い 1932年には知事による調停となったらしい。

東京電力(株) 中岩発電所［ＤＢ］ 　　　　　　　　　　　　　　▲
運開：1924.10　／現行施設運転開始年月：  1995.08
ダム式・調整池式
最大出力：4,600kW　  常時出力：280kW[6.08%]
最大使用水量：     33.39m3/s
有効落差：    16.36m
水車：   立軸ｶﾌﾟﾗﾝ／横軸ﾌﾗﾝｼｽ 計２台　総出力(定格)     (kW)       4,758
流域面積；   697.0km2
取水：鬼怒川［中岩ダム］ 326.85m
放水：鬼怒川 310.19m

道谷原発電所取水堰堤［場 所(El.308m)］［→道谷原発電所］[ＤＢ] 　　　　　　　　　　　　　▲
目的：発電(11.13m3/s)
(主要取水設備) 高さ     (m)       4.09
  (主要取水設備) 堤頂長     (m)       106.81
  (制水門) 型式             ｽﾗｲﾄﾞ･ｹﾞｰﾄ
  (制水門) 門数     (門)       5
  (制水門) 径間(口径)     (m)       1.85
  (制水門) 高さ     (m)       3.60

潅漑用水の頭首工？［場 所(EL.306m)］［ス トビュウ］　　　　　　　　　　　▲


～板穴川～　　　　　　　　　▲


～砥川～

発電所名：砥川発電所（とがわ）［kiss.f5］[東電]
事業者名：東京電力HD㈱
栃木県日光市佐下部［さげぶ］
出力(kW)：240
発電量：約100万kWh（稼働率：47.6%）
 開始年月：平成23年1月
○ 有効落差 最大約 51ｍ 最低約 29ｍ
○ 最大使用水量 0.6 ｍ3 /ｓ
○ 設備の型式 ダム式
流域：14.8km2
取水：砥川［今市ダム］
放水：砥川

今市ダム［便覧］
河川     利根川水系砥川
目的／型式     P／重力式コンクリート
堤高／堤頂長     75.5m／177m
流域面積／湛水面積     14.8km2 （ 全て直接流域 ） ／38ha
総貯水容量／有効貯水容量     9100千m3／6200千m3
ダム事業者     東京電力（株）
着手／竣工     1979／1988
ダム湖名     今市調整池 （いまいちちょうせいち）

東京電力(株) 今市発電所[ＤＢ]
当初運開年月：1988.07
ダム水路式・純揚水式
最大出力     (kW)       1,050,000　  常時出力     (kW)       -
最大使用水量     (m3/s)       240.00
有効落差     (m)       524.00
取水：栗山ダム(上池)1054.00m
放水：今市ダム(下池)  512.00m
河川名             砥川､ネベ沢川､シャジ沢川ほか
流域面積     (km2)       14.8

栗山ダム［便覧］
河川     利根川水系ネベ沢川
目的／型式     P／ロックフィル
堤高／堤頂長     97.5m／340m
流域面積／湛水面積     0.9km2 （ 全て直接流域 ） ／32ha
総貯水容量／有効貯水容量     7070千m3／6200千m3
ダム事業者     東京電力（株）
着手／竣工     1979／1988


～小百川～

発電所名：小百川発電所（こびゃくがわ）［kiss.f5］［栃 木県］
事業者名：栃木県企業局
運開：1991.1
出力(kW)：190
発電量：一般家庭約200世帯分
落差：103m
導水：約2km
水車：横軸ペルトン型で最大出力190kW
取水：小百川［小休戸砂防堰堤(1974設置)］

>既設の砂防堰堤（副堰堤）から取水し、約2km下流の発電所との落差を利用した水路式発電所で、令和3(2021)年1月に運転を開始



【板穴川導水】　　　　▲

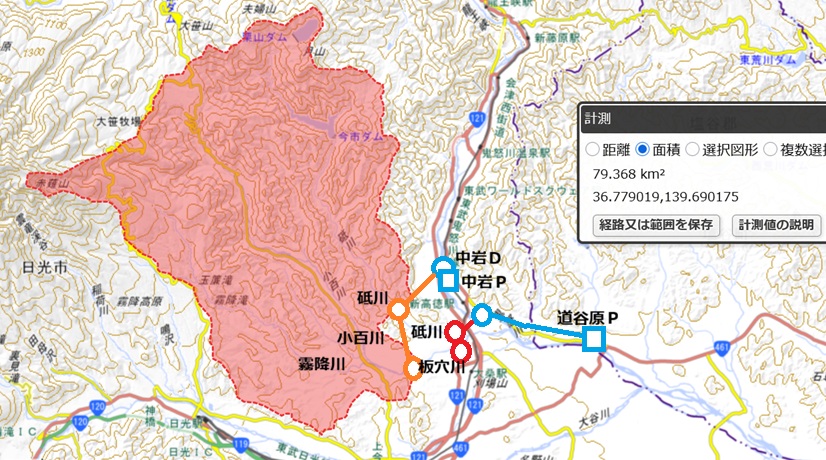

砥川と小百川は結構中岩ダムや道谷原取水堰堤と 近く導水出来そうである。

中岩ダムに導水すると中岩発電所(H=16.36m)と道谷原発電所(H=19.39m)の合計35.75mを使った発電が可能。道谷原取水堰堤の場合 は19.39mである。
新しい立派な中岩発電所(P=4.6MW)より古い小さな道谷原発電所(P=1.9MW)の方が落差デカいんかｗ
調べて見ると中岩発電所への導水は3.38km程掛かり不可，860m程で済む道谷原堰堤への導水の方がOKであった。
導水先
 取水元　 距離　 流域　 発電
 効率　
中岩ダム 砥川・板穴川 3.38km 79.37km2 283.7 83.9
道谷原取水堰堤 砥川・板穴川 1.36km 83.24km2 161.4 118.7
色々試してみたが結果はひっくり返らずであった。中岩発電所はQ=33.4m3/sで余裕たっぷりなのに対して道谷原は11.1m3/sと決して少なくはないが導水して十分に利用出来ない感じはある。。

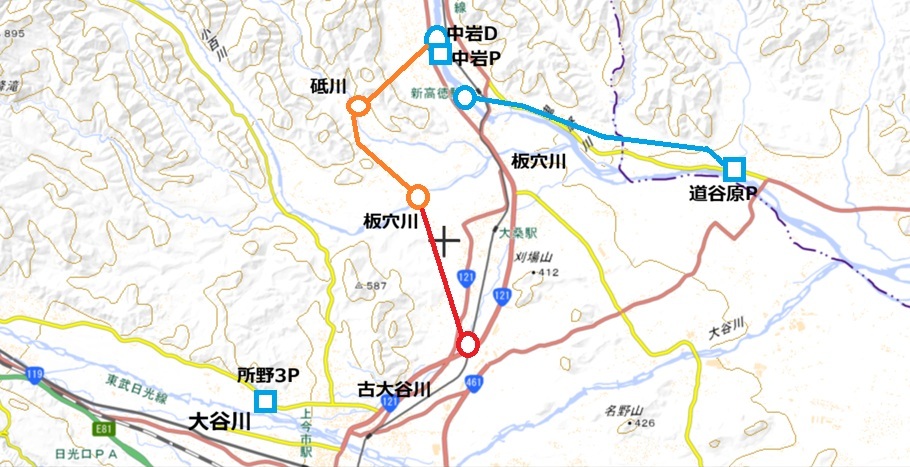

中岩ダム導水路側から更に2.15km延ばすと道谷原発電所が既に取水している古大谷川で ある。古大谷川の流域に中禅寺湖を含む膨大な大谷川の流域は道谷原発電所(CA=698.5km2)との流域と中岩発電所の流域(CA=697km2)を 比較してもないのでカウントされてない様子だが(そもそも1.5km2しか違うと云うのも変であるから古大谷川の流域を道谷原発電所の諸元も含んで記載さ れてないらしい)，この辺で大谷川から古大谷川へ取水は可能っぽい。
ここまでやればＯＫであるｗ

道谷原の使用水量も35m3/s程度には上げたい所である。
古大谷川の川筋が今でも20m3/s位流せられるのかどうなのかが課題。取水点はこんな感じ。よく判らないので流れが見える場所を探すとこんな感じ。古大谷区間の整備も必要で全8km程の工程となりそうだけどまあそれでもペイはしそう。とはいえささやかに小技を効かせて発電量上げるのが導水の基本なのにトリックスター過ぎるかｗ

～白石川～

西古屋(にしごや)ダム［場 所］［wiki］ ［便覧］［東 電］　　　　　　　　　　　　▲
取水：塩谷発電所(18.0m3/s) 334.20m
河川     利根川水系白石川(中岩ダム)
目的／型式     P／重力式コンクリート
洪水吐：自由越流
堤高／堤頂長／堤体積     21.5m／189.7m／16千m3
流域面積／湛水面積     286.3km2 （ 直接：9.3km2 間接：277km2 ） ／8ha
総貯水容量／有効貯水容量     54.7万m3／40.0万m3
ダム事業者     東京電力（株）
着工／着手／竣工    1961 [wiki]／ 1962(本体着工[東電]) ／ 1963

東京電力(株)  塩谷発電所［場 所］　　　　　　　　　　　▲
運開：  1963.11
ダム式・調整池式
最大出力：9,200kW　  常時出力：1,500kW[16.3%]
最大使用水量： 18.00m3/s
有効落差：  61.34m
水車：立軸フランシスﾗ１台　10,400kW
導水：総延長 4,760.3m　無圧ﾄﾝﾈﾙ､蓋渠､ｻｲﾌｫﾝ／放水路：3,063.4m  無圧ﾄﾝﾈﾙ
流域面積： 286.3km2
取水：鬼怒川､白石川［中岩ダム→西古屋ダム］ 334.20m
放水：鬼怒川(こ れ？)276.75m

東京電力(株) 道谷原発電所　　　　　　　　　　　▲
運開：1922.8／現行施設：1988.03
水路式・流込式
最大出力：1,900kW　常時出力：1,900kW
最大使用水量：11.13m3/s
有効落差：19.39m
流域面積： 698.5km2
導水路：総延長3,778.2m　放水路：252.3m
取水：鬼怒川［取水堰堤(←中岩発電所)］ ､古大谷川(←？：対 岸［地理院］なんだけど・・※)305.30m
放水：鬼怒川280.00m

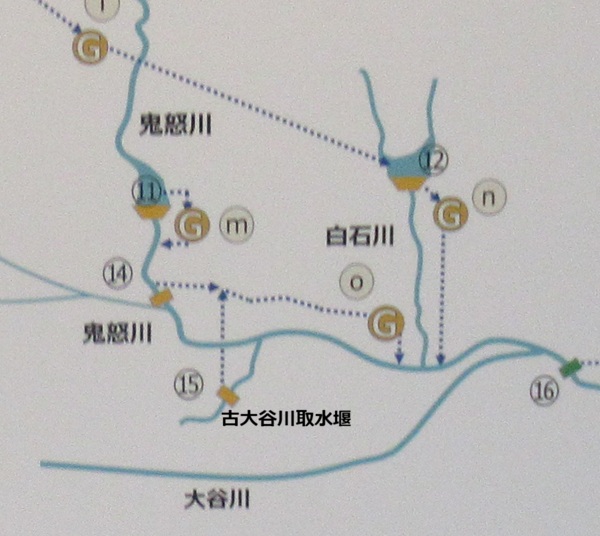

※：対岸に延ばしているらしい♪(五十里ダム掲示より)
てか大谷川は昔はこんな場所を流れてたんだな！大 谷向は昔は今市市街から見て大谷の向こうじゃなかった？？



【下流開発篇】

［私案］佐貫発電所
出力：6,100～8,200kW[+8.2MW]
水量：30.0～40.0m3/s→ 下流の風見発電所はなんと42m3/sである！
落差：24m

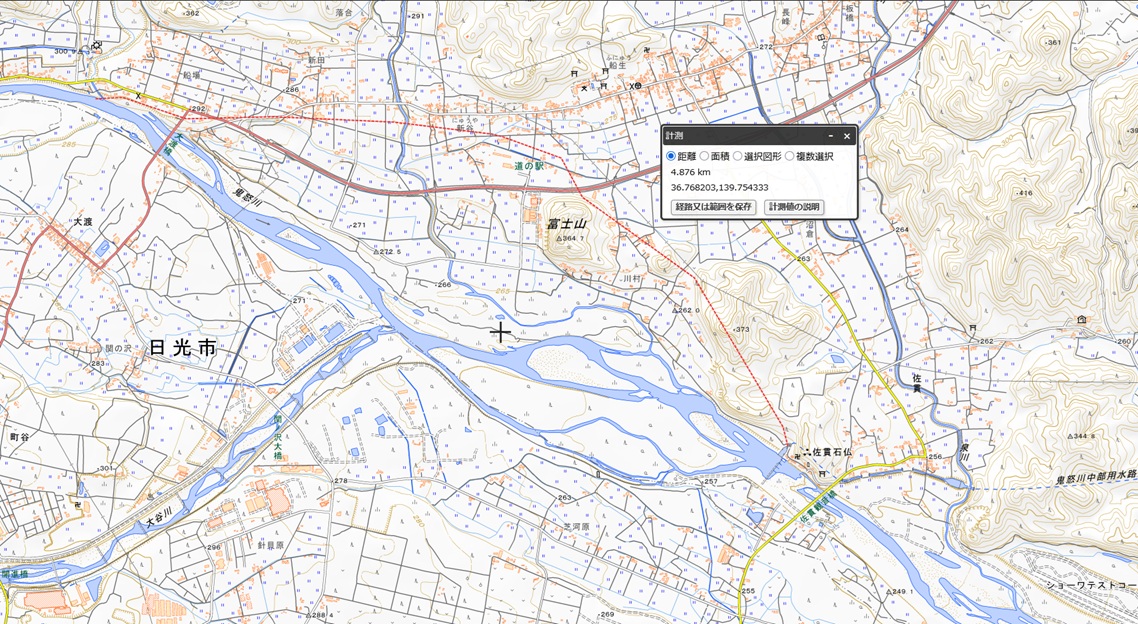

導水：4.88km
取水：鬼怒川［大渡堰堤(道谷原発電所11.13m3/s・塩谷発電所18.00m3/s)］278m
放水：鬼怒川［佐貫頭首工］252m

　

[大 谷川→大谷川篇]

佐貫頭首工［地 理院(EL.252m)］［農 水省］［水 土礎］[農 業農村工学会] ［ＤＢ］ 　　　　　　　　　　　▲
取水：鬼怒川中部用水
基幹施設・佐貫頭首工（塩谷町佐貫地先）
取水量最大42m3/s　
高さ  2.85m ／堤頂長   225.40m
制水門     ｽﾙｰｽ･ｹﾞｰﾄ×６門　径間(口径)   3.75m　／高さ  2.05m
階段式魚道，土砂吐（ローラゲート：2 門），洪水吐（ローラゲート：1 門，転倒ゲート：2 門），固定堰（重力式コンクリート堰：堰高3.35ｍ　延長123ｍ)

>佐貫頭首工は，国営鬼怒川中部農業水利事業と栃木県営風見発電事業の共同施設として昭和 39 年に完成した頭首工である。
>堰の構造は，左岸より階段式魚道，土砂吐（ローラゲート：2 門），洪水吐（ローラゲート：1 門，転倒ゲート：2 門），固定堰（重力式コンクリート堰）となっている（写真-2）。上流左岸側に取水水門（スライドゲート：6 門）が設置されており，最大取水量は 42m3/sである。[農 業農村工学会]


出典：栃 木県

栃木県企業局　風見発電所［水 土礎］［kiss.f5］ ［ＤＢ］ ［栃 木県］
栃木県塩谷町風見山田
発電方式：水路式
出力：最大10,200kw   常時出力     (kW)       1,900
最大使用水量     (m3/s)       42.00
有効落差     (m)       29.40
取水位     (m)       253.05
放水位     (m)       218.52
流域面積     (km2)       1,081.0
  当初運転開始年月     (西暦年.月)       1964.04
 (導水路) 総延長     (m)       5,432.3
  (主要導水路) 型式             無圧ﾄﾝﾈﾙ
  (主要導水路) 延長     (m)       4,210.8
 (放水路) 総延長     (m)       841.0
  (放水路) 横     (m)       4.65
  (放水路) 高さ     (m)       4.30
(水車) 立軸 ｶﾌﾟﾗﾝ　×１台　総出力(定格)     (kW)       10,200

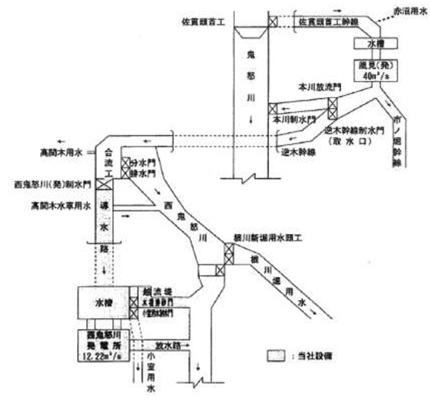

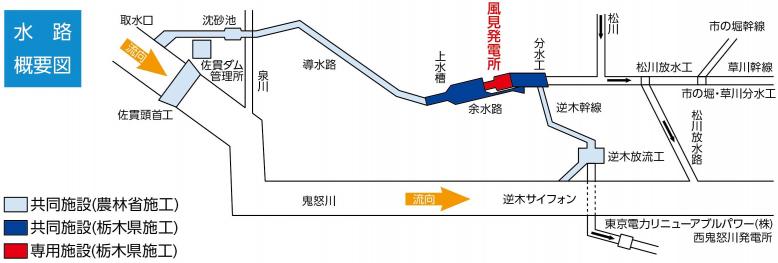

附近概要図
出典：新 エネ庁

東京電力HD(株) 西鬼怒川発電所（にしきぬがわ）［場 所・Ｇ］ ［ＤＢ］ ［新 エネ庁］［kiss.f5］
運開1928.04
水路式・流込式
最大出力：1,200kW  常時出力：540kW[45.0%]
最大使用水量     (m3/s)       12.22
有効落差     (m)       11.01
導水路： 1,749.7m無圧ﾄﾝﾈﾙ､開渠､水路橋
流域面積： 1,081.0km2
取水：逆木幹線(根川用水？)・西鬼怒川 217.90m
放水：小室用水・西鬼怒川 202.60m


岡本頭首工　　　　　　　　　　　▲


勝爪頭首工　　　　　　　　　　　▲


鬼怒川水系の農業水利［農 水省］

    1966年には佐貫地点に佐貫頭首工が完成 し、鬼怒川中部用水の大規模な利水が行われるようになりました。
その後、1975年に鬼怒川南部地区に勝瓜頭首工が完成 し、1986年に鬼怒中央用水の岡本頭首工が完成し ました。

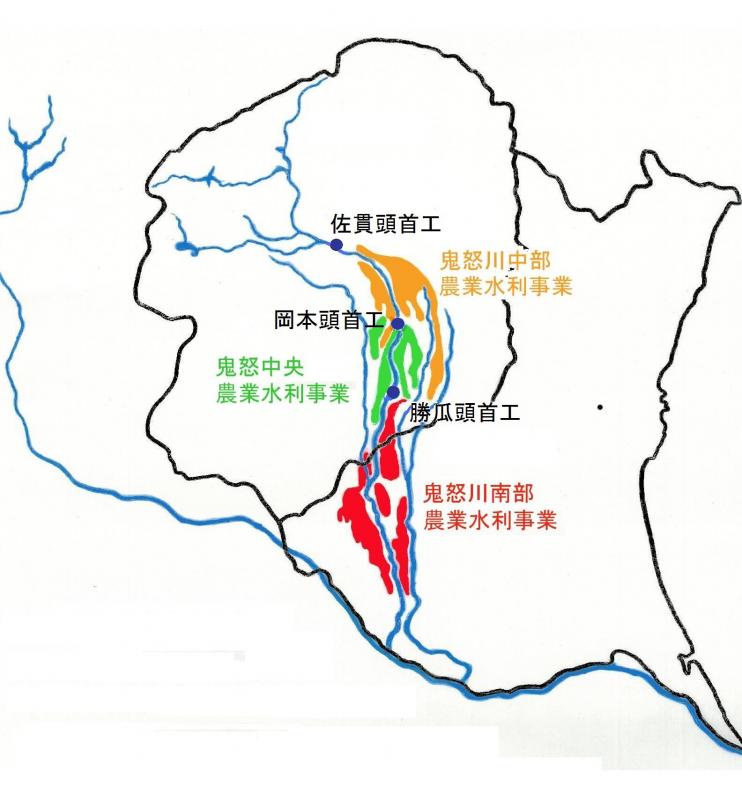

図2-2-1   鬼怒川における国営農業水利事業

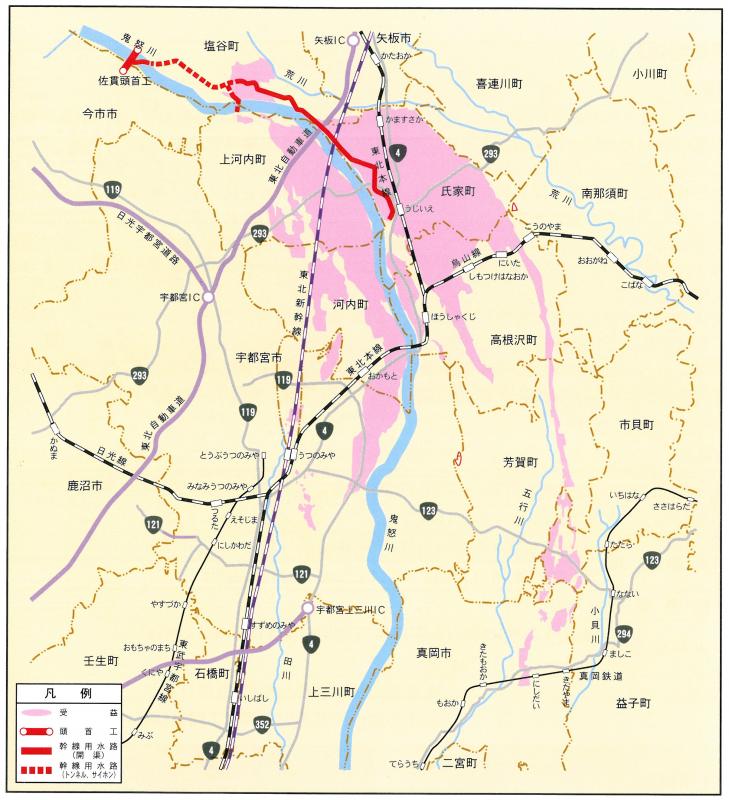

1)鬼怒川中部農業水利事業
鬼怒川佐貫地点までの板穴川、大谷川等を含んだ上流ダム地点まで






















図2-2-2    鬼怒川中部農業水利事業概要図

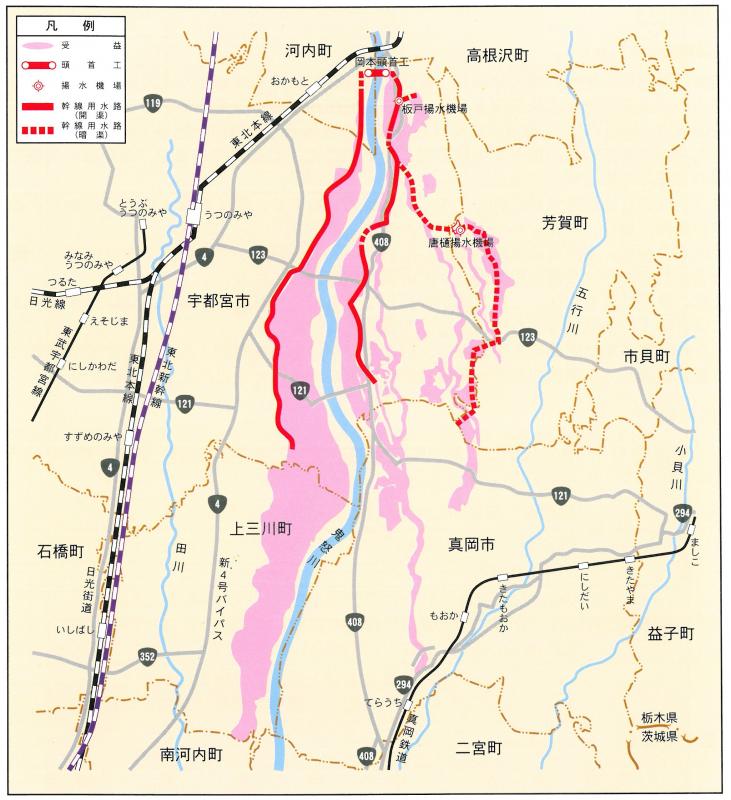

2)鬼怒中央農業水利事業
佐貫より下流、岡本地点まで






















図2-2-3    鬼怒中央農業水利事業概要図

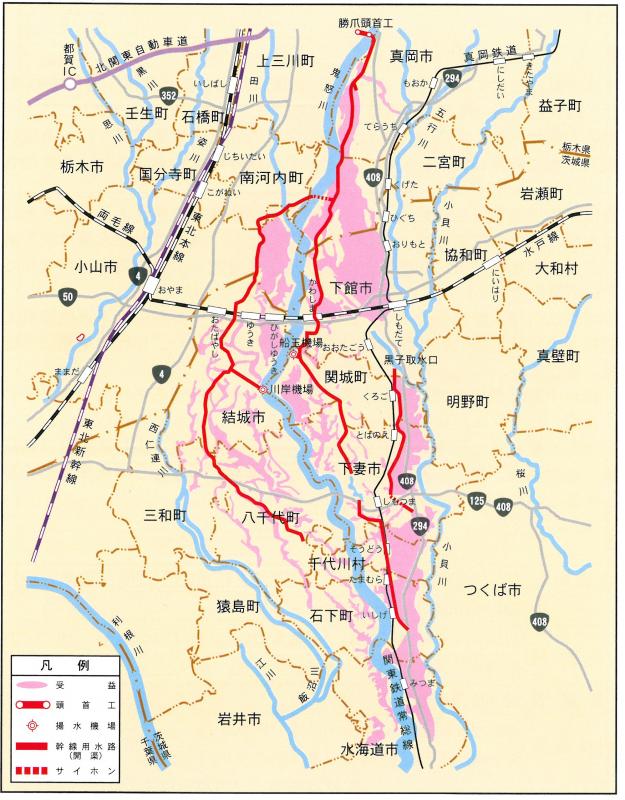

3)鬼怒川南部農業水利事業所

























図2-2-4    鬼怒川南部農業水利事業概要図

国営鬼怒川南部農業水利事業
    増加する水需要に対応するため、建設省が総合的な治水および利水対策として、鬼怒川上流にダムを建設しました。1956年（昭和31年）に五十里ダムが、 1966年（昭和41年）に川俣ダムが竣工しました。（鬼怒川南部農業水利事業完了後の1983年（昭和58年）には川治ダムが完成し、現在はこの三つの ダムを統合管理することにより鬼怒川の水位や流量の管理を行っています。）
    そこで農林省（現在の農林水産省）は、上流からの放流計画に合わせつつ地域の農業用水の需要を満たすために、水利施設の整備を行うことにしました。
