大谷川の水力発電

大谷川：［地獄川：菖蒲ヶ浜発電所─］中禅寺ダム─＜華厳の滝＞─馬道発電所【古川日光発電地図】──細尾発電所──上ノ代発電所─【周辺地図】【開発(案)(+4.7MW)】［荒沢川］─日光第一発電所─日光第二発電所──［稲荷川：滝尾発電所］─赤沢発電所─【取水先の謎】─所野第一発電所──所野第二発電所──所野第三発電所─(古大谷川分岐)──(鬼怒川合流)

～地獄川～

東京電力(株) 菖蒲ヶ浜発電所［ＤＢ］　　　▲
運開：1916.12
水路式・流込式
最大出力 (kW) 450　常時出力 (kW) 420
最大使用水量：　1.39
有効落差 41.60
流域面積 (km2) 16.0
(導水路) 総延長 594.5
(放水路) 総延長 228.2
取水：地獄川(取水堰：高さ×堤頂長 5.15m×48.29m)1321.39m
放水；地獄川［中禅寺湖］ 1276.27m

～中禅寺湖～

中禅寺ダム（再）［便覧］［便覧］［栃木県］　　　▲
河川     利根川水系大谷川
目的／型式     FNP／重力式コンクリート
堤高／堤頂長／堤体積     6.4m／25.1m／2千m3
流域面積／湛水面積     125km2 （全て直接流域）／1140ha
総貯水容量／有効貯水容量     25100千m3／22800千m3　
利用水深：2m
ダム事業者     栃木県
着手／竣工     1953／1959　再開発：着手／竣工     1991／1998
漏水：年平均4.6m3/s

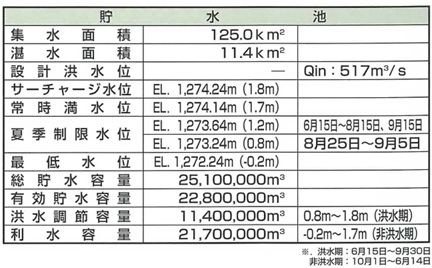

諸元

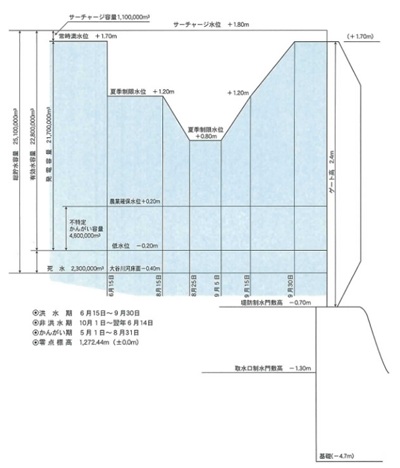

貯水容量配分図

二回ぐらい来たことあるのに発電趣味前。。。昔の俺，何してんねーん。。

＜華厳の滝＞

馬道発電所取水堰［ＤＢ］　　　▲
(主要取水設備) 取水河川         大谷川
(主要取水設備) 高さ 3.20
(主要取水設備) 堤頂長 28.30
制水門：　ｽﾗｲﾄﾞ･ｹﾞｰﾄ２門　径間(口径) 2.80　／高さ 2.46

古河日光発電(株) 馬道発電所（うまみち）［古河］［ＤＢ］［kiss.f5］　　　▲
運開：1925.02
水路式・流込式
最大出力：7,600kW　常時出力：3,900kW
最大使用水量：　8.35m3/s
有効落差 106.67
(導水路) 総延長 1,054.3 (主要導水路)   圧力ﾄﾝﾈﾙ852.7
(水車) ﾌﾗﾝｼｽ×2　総出力(定格)     (kW)     8,960
流域面積     (km2)     126.5
取水：大谷川1,103.50m[この辺]
放水：大谷川985.50m

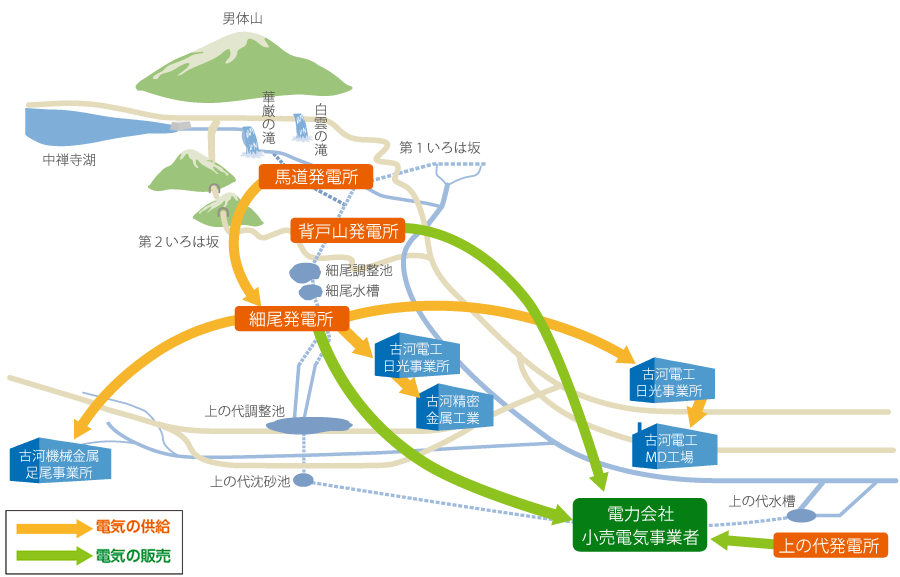

古川日光発電地図

出典：古河日光発電(株)

発電所名：背戸山発電所（せとやま）［古河］［kiss.f5］　　　▲
事業者名：古河日光発電㈱
出力(kW)：790
開始年月：昭和28年3月
出力：746m3/s 常時：330m3/s
水量：8.35m3/s　常時：5.66m3/s
落差：12.50m
水車：784kW×1
取水：馬道発電所
放水：細尾発電所

発電所名：細尾発電所（ほそお）［古河］［kiss.f5］　　　▲
事業者名：古河日光発電㈱
出力(kW)：15700
開始年月：明治39年12月

細尾調整池［古河］［ＤＢ］　　　▲
(主要取水設備) 高さ 11.00
(主要取水設備) 堤頂長 38.00

細尾水槽

古河日光発電(株)　細尾発電所［古河］［ＤＢ］　　　▲
最大出力     (kW)     15,700→16,200
常時出力     (kW)     10,300→11,000
最大使用水量：　8.35　　常時水量：5.66m3/s
有効落差 217.63
取水位 972.50
放水位 748.79
河川名         大谷川
流域面積     (km2)     132.5
発電形式         水路式
発電方式         調整池式
当初運転開始年月     (西暦年.月)     1906.12
(導水路) 総延長 3,263.0
(主要導水路) 型式         無圧ﾄﾝﾈﾙ
(主要導水路) 延長 2,606.3
(水車) 型式         ﾍﾟﾙﾄﾝ／ﾌﾗﾝｼｽ
(水車) 軸方向         横軸／立軸
(水車) 設置台数     (台)     2
(水車) 総出力(定格)     (kW)     6,300／12,000

上ノ代調整池［古河］［ＤＢ］　　　▲
取水箇所数     (箇所)     1
(主要取水設備) 取水河川         大谷川
(主要取水設備) 型式         取水堰
(主要取水設備) 材質         鉄筋ｺﾝｸﾘｰﾄ
(主要取水設備) 高さ 4.24
(主要取水設備) 堤頂長 7.27
制水門：　ｽﾗｲﾄﾞ･ｹﾞｰﾄ
(制水門) 門数     (門)     3
(制水門) 径間(口径) 2.03
(制水門) 高さ 3.62

古河日光発電㈱上ノ代発電所（うわのしろ）［古河］［ＤＢ］［kiss.f5］　　　▲
開始年月：1935.1　　？？(近年)：出力増強
水路式・調整池式
最大出力     (kW)     5,800→5920
常時出力     (kW)     3,600→3,900
最大使用水量：　8.35m3/s 常時水量：5.71m3/s
有効落差 80.30
流域面積     (km2)     139.3
当初運転開始年月     (西暦年.月)     1935.01
(導水路) 総延長 3,237.8
(主要導水路) 型式         無圧ﾄﾝﾈﾙ
(主要導水路) 延長 3,024.0
水車：横軸ﾌﾗﾝｼｽ×２総出力(定格)     (kW)     6,600
取水：細尾調整池・荒沢川［→古河電工工場］・大谷川 777.50m
放水：大谷川［日光第一発電所］657.42m

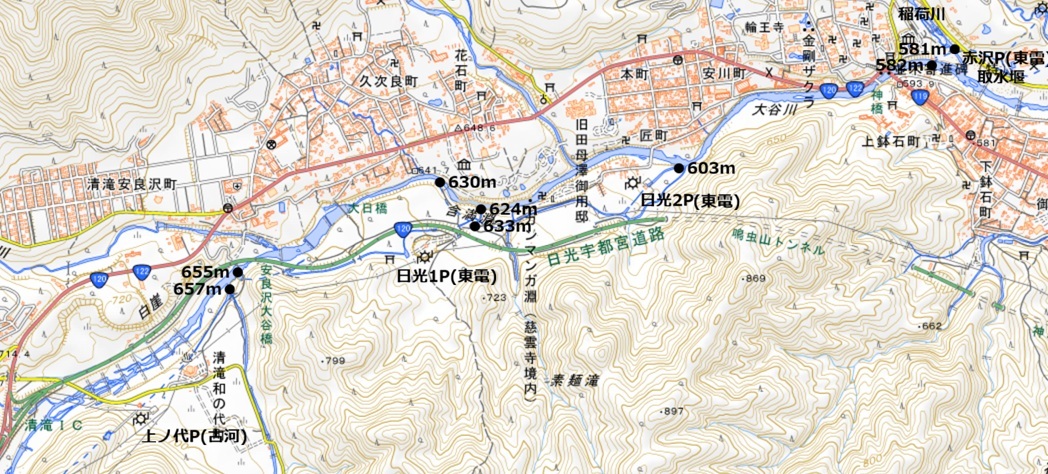

周辺水路図　　　▲

日光第一発電所大谷川取水堰堤［kiss.f5］［場所］　　　▲

発電所名：日光第一発電所（にっこう１）［ＤＢ］［kiss.f5］　　　▲
事業者名：東京電力HD㈱
当初運転開始年月     (西暦年.月)     1918.05
水路式・流込式
最大出力     (kW)     1,300 常時出力     (kW)     1,300
最大使用水量：　6.12m3/s
有効落差 25.00m
水車；横軸フランシス×１台　総出力(定格)     (kW)     1,320
流域面積     (km2)     166.4
取水：大谷川［上の代発電所］ 655.91m
放水：大谷川・日光第二発電所 629.74m

日光第二発電所大谷川取水堰堤［ＤＢ］[場所] 　　　▲
高さ： 3.09m 堤頂長：11.68m
制水門：　ｽﾗｲﾄﾞ･ｹﾞｰﾄ×５門 (制水門) 径間(口径) 1.83 (制水門) 高さ 1.37

発電所名：日光第二発電所（にっこう２）［ＤＢ］［kiss.f5］　　　▲
事業者名：東京電力HD㈱
運開： 1893.10
水路式・流込式
最大出力     (kW)     1,400 常時出力     (kW)     1,400
最大使用水量：　6.68m3/s
有効落差： 24.65m
流域面積     (km2)     196.8
取水：大谷川(これ)・日光第一放水口(これ) 630.08m
放水：大谷川(場所) 603.82m

下流の赤沢発電所取水口迄20m程未利用落差

～稲荷川～

発電所名：滝尾発電所（たきお）［kiss.f5］
事業者名：日光二社一寺自家用協同組合
出力(kW)：115
開始年月：昭和30年9月

赤沢発電所大谷川取水堰堤［ＤＢ(赤沢)］［(ＤＢ所野第一)］　　　▲
(主要取水設備) 高さ 3.80
(主要取水設備) 堤頂長 50.60
制水門：　ｽﾗｲﾄﾞ･ｹﾞｰﾄ
(制水門) 門数     (門)     5
(制水門) 径間(口径) 2.40m　(制水門) 高さ 1.85m

赤沢発電所のメインの取水堰堤のスペックと所野第一発電所のメインの取水堰堤のスペックが全くの同一で直結しているものと思われる。

東京電力HD㈱赤沢発電所（あかざわ）［ＤＢ］［kiss.f5］
運開： 1949.02
水路式・流込式
最大出力     (kW)     1,200 常時出力     (kW)     780
最大使用水量：　11.38m3/s
有効落差 14.24m
水車：　立軸ｶﾌﾟﾗﾝ×１台　総出力(定格) 1,300kW
流域面積     (km2)     214.9
取水：大谷川(稲荷川出合(てか別々にないか？大谷側・稲荷側※))､赤沢川(これ(EL.57４m)？但しちょい低い) 2箇所 580.30m
放水：所野第一発電所調整池564.51m

※：稲荷川方の施設の気配［→Ｇ］，心許ないｗ

所野第一発電所調整池［地理院(557m)］　　　▲
取水：(大谷川・稲荷川・赤沢川→)赤沢発電所・鳴沢？・丸見川？(これ) 4箇所あるらしい

【取水先の謎(若干の不突合)】　　▲

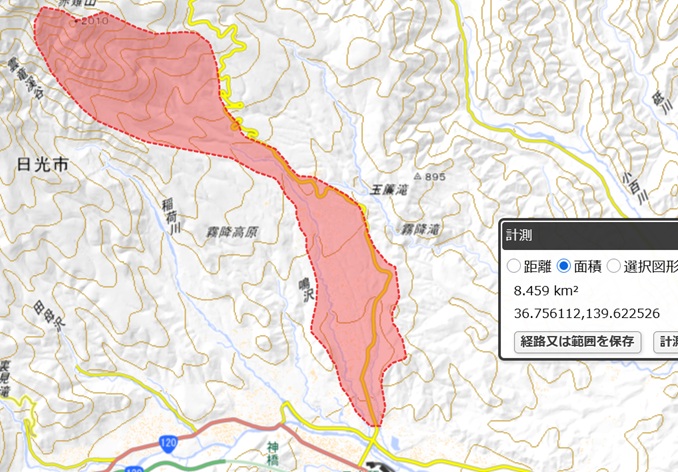

赤沢の流域が214.9km2に対して所野１は221.0km2。6.1km2別途流域を持っている事となる。丸見川と鳴沢だと8.5kｍ2となってしまい，やや広過ぎる？

東京電力(株) 所野第一発電所（ところの１）［ＤＢ］［kiss.f5］　　　▲
運開年月：1897.04
水路式・調整池式［これ］
最大出力     (kW)     4,200　　常時出力     (kW)     2,200
最大使用水量　13.21m3/s
有効落差 37.33m
水車：立軸ﾌﾗﾝｼｽ×２台　総出力(定格)    4,590kW
流域面積： 221.0km2
取水：大谷川､赤沢川､鳴沢川 4箇所 564.51m
放水：油川［川の名前］［地理院］・所野第二発電所取水工［これ］ 522.94m

http://kiss.f5.si/hatuden/141101-tokorono2/auto_slide.htm
https://www.jepoc.or.jp/hydro/index.php?_w=usData&_x=detail2&pp=55&OwnerNo=003&AreaNo=03&RiverSys=3070&fd=1
東京電力HD㈱所野第二発電所（ところの２）　　　▲
水路式・流込式
最大出力     (kW)     5,600 常時出力     (kW)     3,000
最大使用水量：　13.21m3/s
有効落差 49.70m
流域面積     (km2)     221.0
当初運転開始年月     (西暦年.月)     1945.03
(水車) 型式         立軸ﾌﾗﾝｼｽ×１ (水車) 総出力(定格)     (kW)     5,790
取水：所野第一放水口(直結)［地理院］ 522.94m
放水：油川・所野第三取水堰 469.80m

所野第三発電所取水堰［場所］［ＤＢ］　　　▲
河川：油川(所野第一発電所放水路？)
(主要取水設備) 材質         ｺﾝｸﾘｰﾄ
(主要取水設備) 高さ 4.75
(主要取水設備) 堤頂長 18.00
制水門：　ｽﾗｲﾄﾞ･ｹﾞｰﾄ
(制水門) 門数     (門)     2
(制水門) 径間(口径) 3.00
(制水門) 高さ 2.45

発電所名：所野第三発電所（ところの３）［ＤＢ］［kiss.f5］　　　▲
事業者名：東京電力HD㈱
水路式・流込式
最大出力     (kW)     5,400 常時出力     (kW)     2,400
最大使用水量：　13.21
有効落差：　48.00m
流域面積     (km2)     221.0
当初運転開始年月     (西暦年.月)     1952.12
水車：横軸ﾌﾗﾝｼｽ× 1　総出力(定格)     (kW)     5,800
取水：油川［所野第二放水口・所野第三取水堰］469.80m
放水：油川(ここ)［→潅漑用水／大谷川］418.20m

開発篇　　　▲

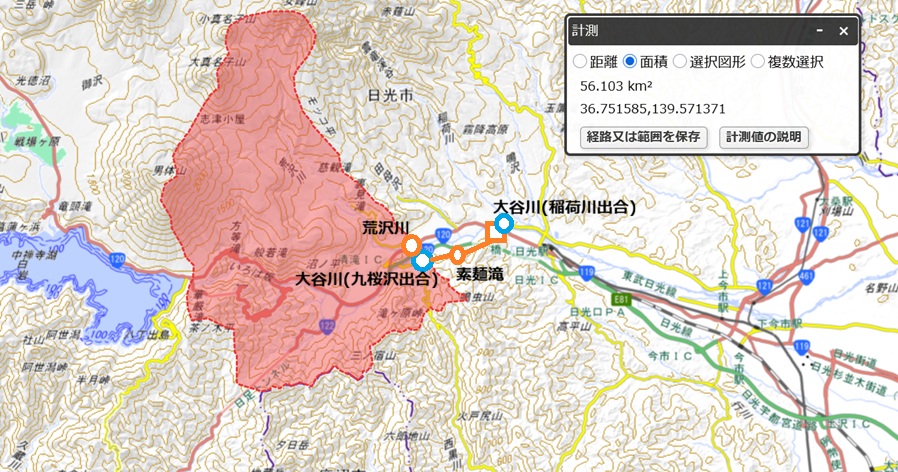

日光第一発電所取水堰とその近くを流れているものの現在では取水してないとおぼしき荒沢川(土砂たっぷり流れてきそーｗ)を水源に56km2程取れる。
また中禅寺湖からも別途8m3/s放流されている。それを受けた上ノ代発電所(放水位 657m)の使用水量8.35m3/sに対して日光第一発電所は6.12m3/s，その直下の日光第二は6.68m3/sしか使用していない。
8.0m3/s程度は追加で利用出来そうな感じがする。次に大量に水を利用するのは赤沢発電所(取水位582m)の11.38m3/sである。

［私案］日光発電所　　　△
出力：4,700kW［+4.7MW］
水量：8.0m3/s
落差：70m
導水：3.2km
流域：56km2+中禅寺湖(125km2)＋素麺滝の沢
取水：大谷川［上ノ代発電所］・荒沢川・素麺滝 657m
放水：大谷川［赤沢発電所］582m

もし日光第一・第二をリプレースして16m3/sとか出せると9,400kW[+6.7MW]とかに出来る。
