2020.12.04運開
利根川上流部①矢木沢ダム～水上発電所


藤原発電所(運開：1956年)は玉原発電所(純揚水)の下部調整池である藤原ダムを水源として最大水量28m3/sで発電(22.2MW)している発電 所である。
水上発電所(運開：1953年)は藤原ダムより上流の須田貝発電所(65m3/s)放流口付近で最大使用水量は16.70m3/sを取水して発電 (18.6MW)している発電所である。

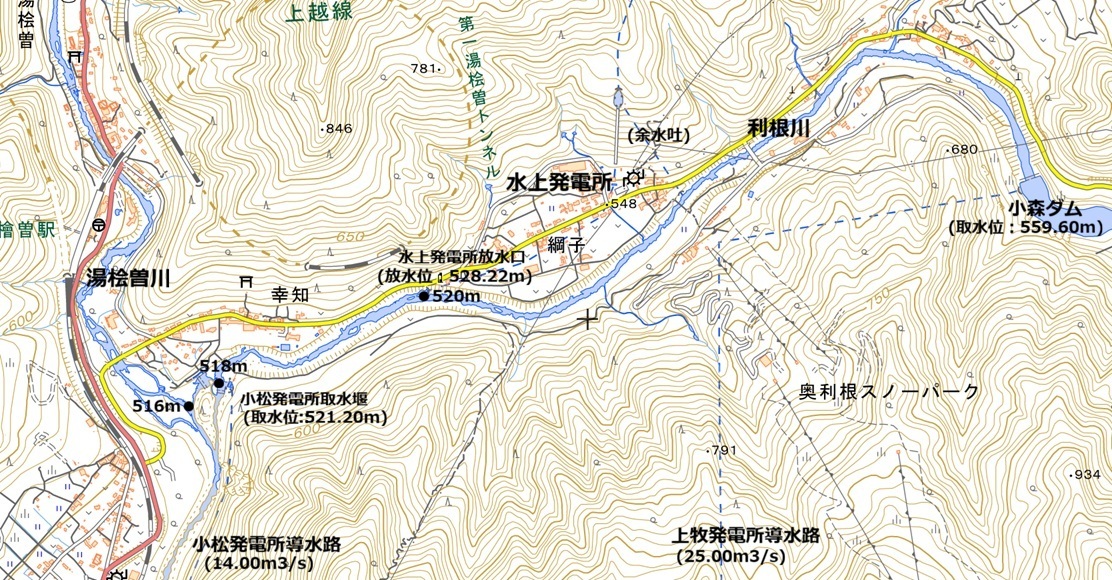

藤原発電所の放水(28.0m3/s)は利根川557m地点。ここの下流には上牧松発電所取水口(25m3/s)があって下流に送られる。(3m3/s逸失)
水上発電所の放水(16.7m3/s)は利根川528.22m地点。この下流の湯桧曽川合流直前には小松発電所取水口 (14m3/s)があって下流に送られる。(2.7m3/s 逸失)
上牧発電所(403m放水・31.5MW・25m3/s・1958運開)と小松発電所(400m放水・13.3MW・14m3/s・1922運開)は仲良 くほぼ同じ地点にある。

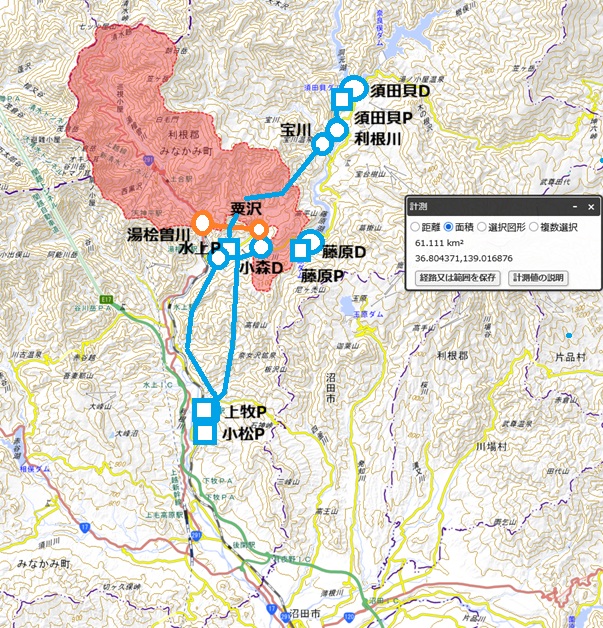

互い違いになっていてややこしいが，結局，上牧が取り損ねてる3m3/s，小松が取り損ねてる2.7m3/sと湯桧曽川・阿熊川辺りが未使用の水量となっ ている。此処らから取水して岩本発電所の取水堰(400m)辺りで発電すると17.2MW程行けそう。

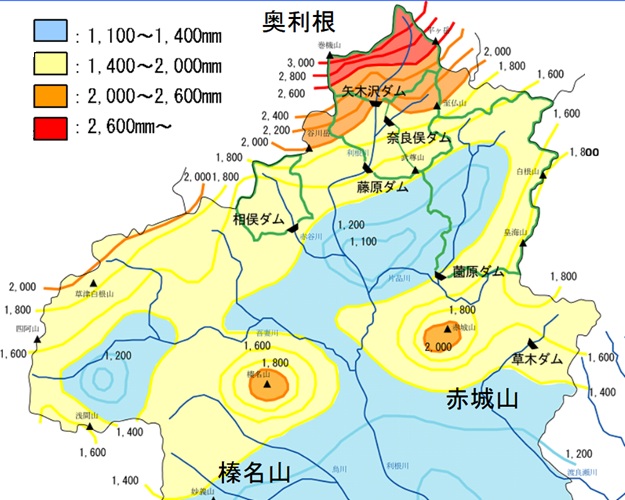

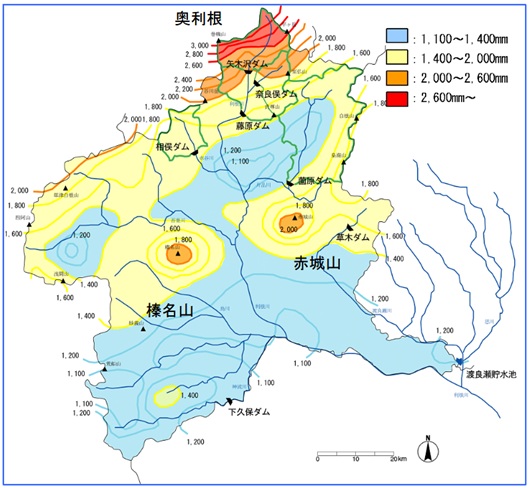

土地勘がないとなにがなんだかさっぱりなので流域概要図を先ずは載せておく。奈良俣ダムの向こう側に群馬県内なのに利根川流域ではない箇所があるが尾瀬で ある。
奥只見開発に絡んでこちら側に水を引っ張ったりダムに沈めたりの可能性もあったが無事でなによ りである。

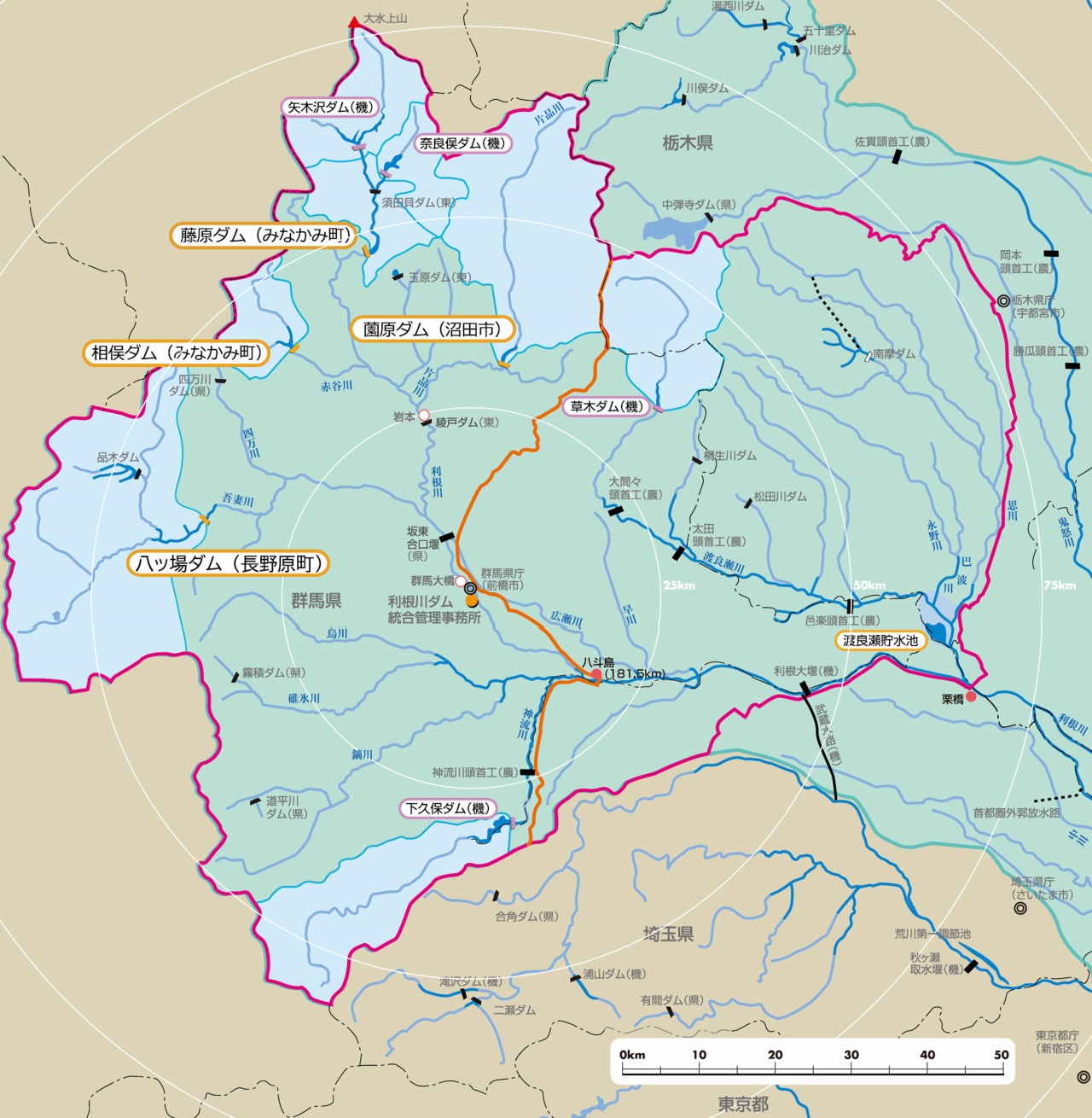

出典：国 交省

(利根川源流・大水上(おおみなかみ)山(標高1,831m）)

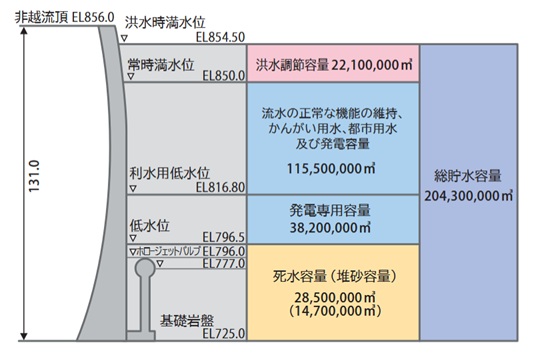

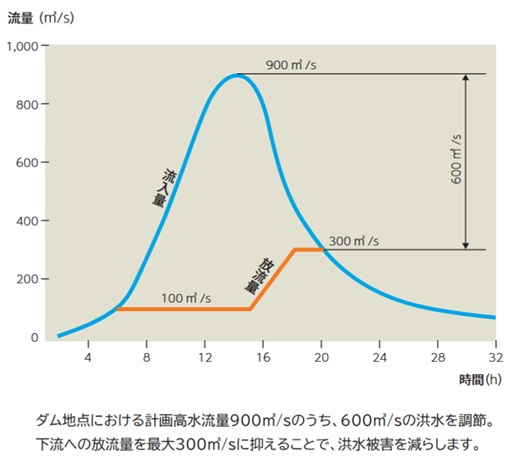

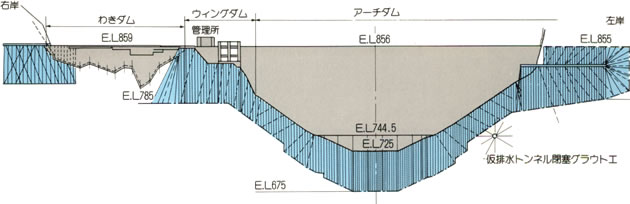

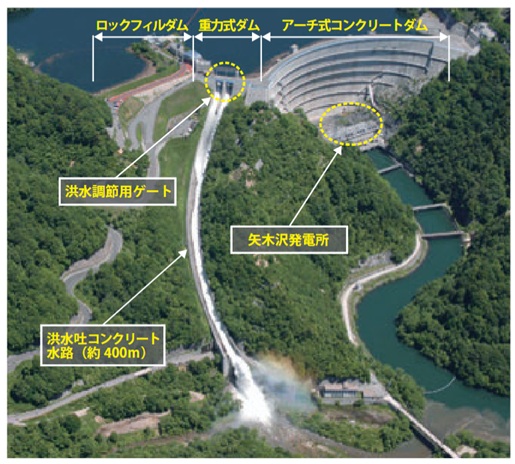

矢木沢（やぎさわ）ダム［独立行政法人水資源機構管轄］［水 力］
昭和３４（１９５９）年：着手　昭和４２（１９６７）年：竣工
堤高：131m、堤頂長：352m
　総貯水容量：2億430.0万m3　　有効貯水容量：1億7,580.0万m3
流域面積：167.4 平方キロメートル
湛水面積：　5.70平方キロメートル
取水位：833.03m
放水：矢木沢発電所(混合揚水・最大300m3/s)

東京電力ＲＰ(株)　矢木沢発電所［水 力］
昭和４０（１９６５）年１２月　　：運用開始
平成　２（１９９０）年　　　　　：可変速揚水運転開始
ダム式・混合揚水式
認可最大出力：２４００００ｋＷ　　　常時出力：　　　　　０ｋＷ
最大使用水量：３００．００立方メートル毎秒
有効落差：９３．５０メートル（最大）　通常有効落差：８２．７０ｍ
喞筒水車：３台　総出力２６１８００ｋＷ
放水路：総延長５５４．９ｍ
流域面積：１６７．４平方キロメートル
上部貯水池：利根川［矢木沢ダム］(833.03m)
下部貯水池：利根川［須田貝ダム］(737.63m)

日本で最初(1990年発電機３台の内１台を改造)に可変速揚水を行った水力発電所とのこと。
定速と異なり周波数の調整が可能となり火力発電に拠る調整運転を減らせることになる。


～奈良俣川～

奈良俣ダム［水力］ ［便覧］
河川     利根川水系楢俣川
目的     FNAWIP
堤高    158m
流域面積／湛水面積     95.4km2 （ 直接：60.1km2 間接：35km2 ） ／200ha
総貯水容量／有効貯水容量     9,000.0万m3／8,500.0万m3
ダム事業者     水資源開発公団一工
着手     1973／1990
調査開始：1974／着工：1978 ／竣工1990
堤高：158m
　総貯水容量：9,000.0万m3
有効貯水容量：8,500.0万m3
　　　　　内　　　利水容量：6,950.0 万m3
　　　　　　　洪水調節容量：1,300.0万m3
　洪水期河川流量調節容量： 250.0万
非洪水期河川流量調節容量：1,550.0万m3
　　　　　堤頂標高：896m
　洪水時満水位標高：不明（サーチャージ）
　　　　満水位標高：888m
洪水期制限水位標高：881m
　表層取水最低標高：860m
　　　最低水位標高：800m
面積
集水面積：95.4平方キロメートル(11.5%)
　直接流域：60.1平方キロメートル（集水面積の内）
　間接流域：35.3平方キロメートル（集水面積の内）
湛水面積： 2.0平方キロメートル
放水：奈良俣発電所(11.00m3/s)

群馬県企業局　奈良俣発電所［水 力］
平成１（１９８９）年８月：運用開始
ダム式・貯水池式
認可最大出力：12,800kW　常時出力：　0kW
最大使用水量：11.00m3/s
有効落差：133.30m
水車：出力１２８００ｋＷ×１台
流域面積：95.4km2
取水：（楢俣川＋湯ノ小屋沢川）［奈良俣ダム］875.00m
放水：楢俣川740.00m


須田貝（すだかい）ダム　旧名：楢俣（ならまた）ダム［水力］
昭和２７（１９５２）年：着手　昭和３０（１９５５）年：竣工
堤高：72m　堤頂長：194.4m
総貯水容量：2,850.0万m3　　有効貯水容量：2,200.0万m3
満水位標高：741.82m　低水位標高：717.0 m
流域面積：310.1平方キロメートル　湛水面積：　1.3平方キロメートル
放水位：737.63m［矢木沢発電所］
取水位：743.00m［須田貝発電所］

東京電力ＲＰ(株)　須田貝発電所［水力］
運開：1955.9 （着工：1952.10)
ダム式・調整池式
認可最大出力：46,200kW　　常時出力：4,000kW  　←最大時の水出力効率0.71，常時は0.4。可成り違うな。。
最大使用水量：65.00m3/s 　常時使用水量：10m3/s
最大有効落差：８２．８２ｍ　基準有効落差：７７．０　ｍ
水車：立軸単輪単流渦巻フランシス水車　最大出力２３９００ｋＷ×２台
　　最大有効落差：８２．８２ｍ　出力２３９００ｋＷ、水量３２．５立方メートル毎秒
　　基準有効落差：７７．０　ｍ、出力２２１００ｋＷ、水量３２．５立方メートル毎秒
　　最低有効落差：５８．０　ｍ、出力１３８００ｋＷ、水量２７．５立方メートル毎秒
流域面積：３１０．１平方キロメートル
取水：利根川［須田貝ダム］７４３．００ｍ
放水：利根川［水上発電所取水堰付近］６５７．７５ｍ

日本初の地下式水力発電所とのこと。1952(S27)運開，46.2MW。地下式というと木 曽(1968・116MW)とか読書４Ｇ(1960・70MW)と かデカい高度成長期のイケイケの奴を思い出すが，昭和20年代後半着工で既に高度成長的な雰囲気醸し出しておりますなぁ。

発知川

玉原（たんばら）ダム［水力］・［場 所］
昭和４８（１９７３）年：着手　／　昭和５６（１９８１）年：竣工
堤高：116m、堤頂長：570.1m、
　総貯水容量：14,800,000立方メートル　有効貯水容量：13,000,000立方メートル
標高
　天端標高：1177m　満水位標高：1173m　低水位標高：1141m
流域面積：6.5 平方キロメートル　湛水面積：0.57平方キロメートル

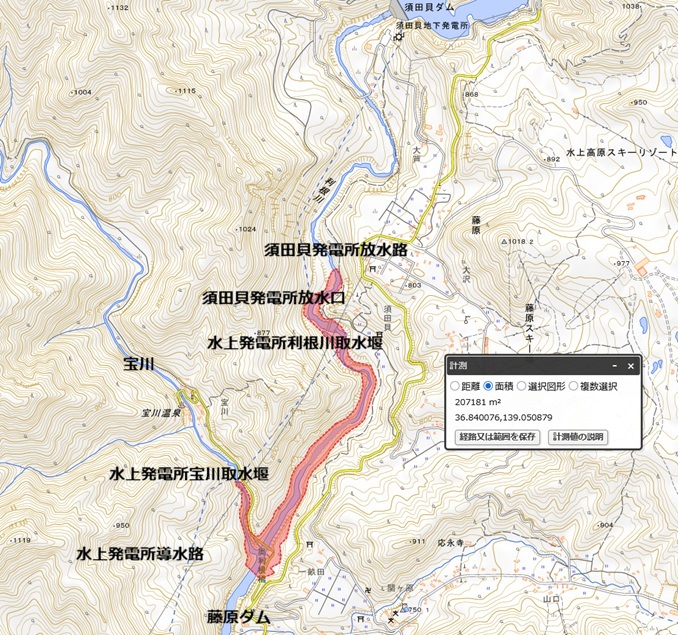

水上発電所　利根川取水堰
場所：須 田貝(668m)
放水量：65m3/s
取水量：16.7m3/s以下

～宝川～

水上発電所　宝川取水堰
場所：宝 川

東京電力ＲＰ(株)　玉原発電所［水力］
運開：1982.12(一部)・1986.7
ダム式・純揚水式
認可最大出力：1,200,000kW　揚水最大入力：1,240,000kW
最大使用水量：２７６．００立方メートル毎秒
最大揚水水量：２１０．００立方メートル毎秒
有効落差：５１８．００ｍ　　総落差：５４３．１ｍ　実揚程：５４９　ｍ　　全揚程：５５９．２ｍ
水車：喞筒水車×４台　　　基準有効落差５１８．００ｍ、基準有効揚程５５９．２ｍ
　　　最大使用水量６９立方メートル毎秒、最大揚水量５２．５立方メートル毎秒
　　　水車出力３０９０００ｋＷ、ポンプ入力３１００００ｋＷ
発電機：４台　発電機時出力容量３３５０００ｋＶＡ、電動機時入力容量３３２０００ｋＶＡ
流域面積：４０７．５平方キロメートル
上部貯水池：発知川［玉原ダム］1169.50m
下部貯水池：利根川［藤原ダム］626.40m

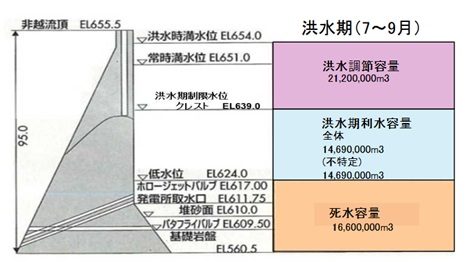

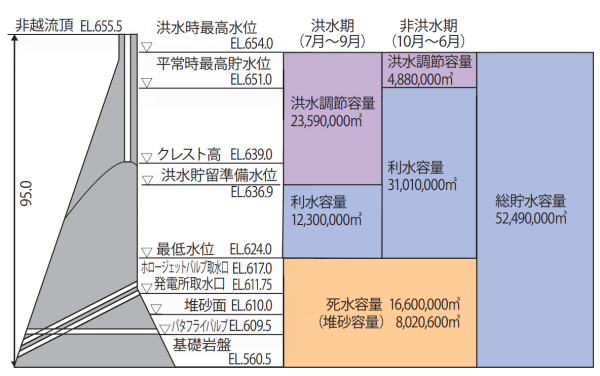

藤原（ふじわら）ダム［国土交通省関東地方整備局管轄］［水力］
昭和２６（１９５１）年：着手　昭和２８（１９５３）年１０月：着工　昭和３２（１９５７）年１２月：竣工
堤高：95.0m、96.0m（建設時データ）、堤頂長：230m
　総貯水容量：52,490,000立方メートル　有効貯水容量：35,890,000立方メートル
満水位標高：651m　低水位標高：624m
流域面積：401　 平方キロメートル　湛水面積：　1.69平方キロメートル
放水位：626.40m［玉原発電所(混揚276m3/s)］
取水位：651.00m［藤原発電所(28.0m3/s)］


東京電力ＲＰ(株)　藤原発電所［水 力］
昭和３１（１９５６）年１２月　　：運用開始
ダム式・調整池式
認可最大出力：２２２００ｋＷ　　常時出力：　４１００ｋＷ
最大使用水量：２８．００立方メートル毎秒
有効落差：９２．０７ｍ
水車：　出力２３０００ｋＷ×１台
導水路：総延長５７１５．４ｍ
流域面積：４０１．０平方キロメートル
取水：利根川［藤原ダム］651.00m
放水：利根川［小森ダム］557.00m

小森（こもり）ダム［水力］
場所：555m
昭和３１（１９５６）年：着手　昭和３３（１９５８）年：竣工
堤高：33m、堤頂長：107.4m
　総貯水容量：855,000立方メートル　有効貯水容量：239,000立方メートル
流域面積：406　 平方キロメートル　湛水面積：　0.10平方キロメートル
取水：利根川［藤原発電所28.00m3/s］
放水：上牧発電所(取水位559m・取水量：14m3/s)

東京電力ＲＰ(株)　水上発電所［水力］
所在地：湯檜曽駅約２ｋｍ
昭和２８（１９５３）年８月　　：運用開始
水路式・調整池式
認可最大出力：18,600kW　　常時出力：9,000kW
最大使用水量：１６．７０立方メートル毎秒
有効落差：１２７．４１ｍ
水車：出力２０１００ｋＷ×１台
導水路：総延長７８５２．９ｍ
流域面積：３５０．５平方キロメートル
取水：利根川、宝 川665.00m
放水：利 根川528.22m

小松発電所利根川取水堰
場所：521m
水量：14m3/s

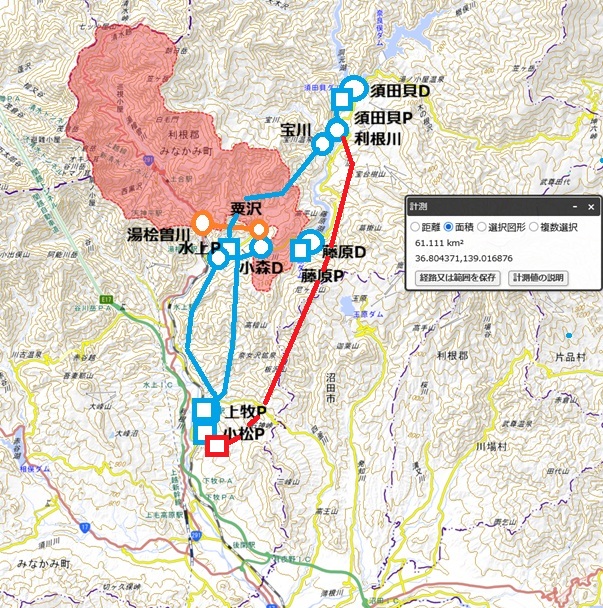

藤原発電所放水分28m3/sは小松発電所14m3/s・上牧発電所14m3/sで使用し尽くされている。
一方で水上発電所発電所放水分16.70m3/sや流域分は未利用に見える。→利用すべし

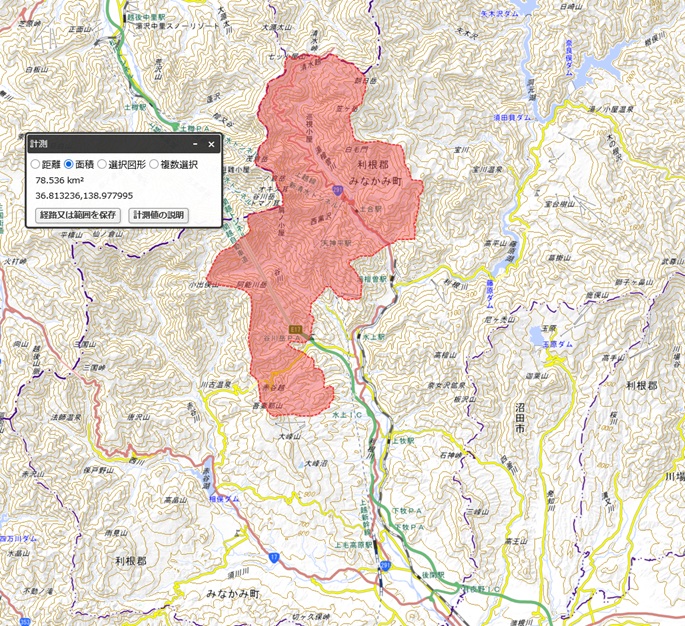

湯桧曽川
取水位：518.8m

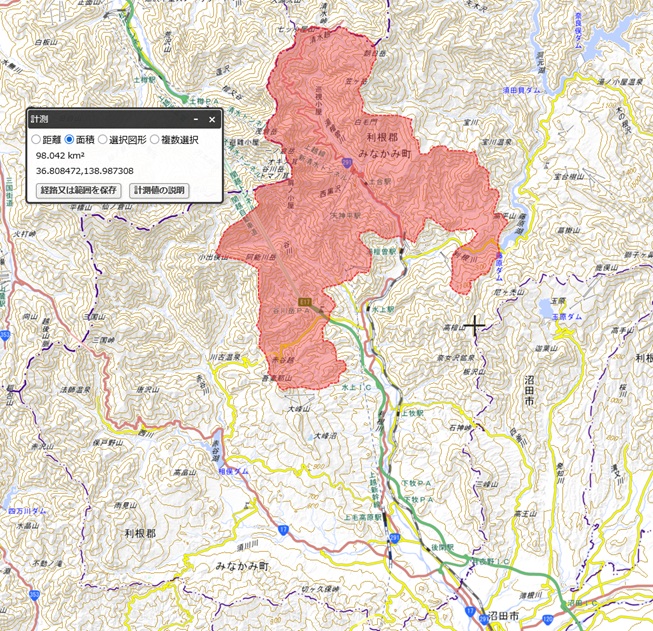

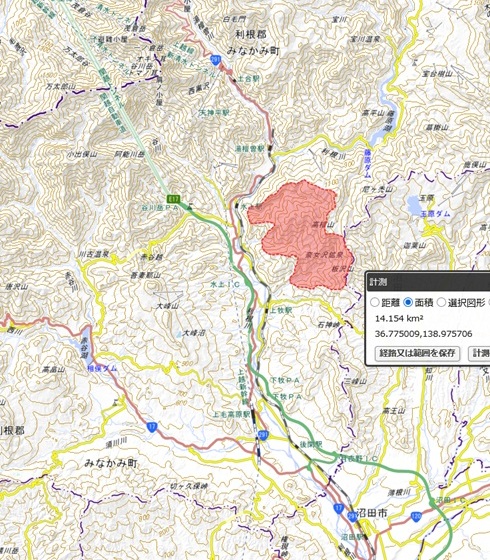

流域：69.6km2→7.0m3/s程

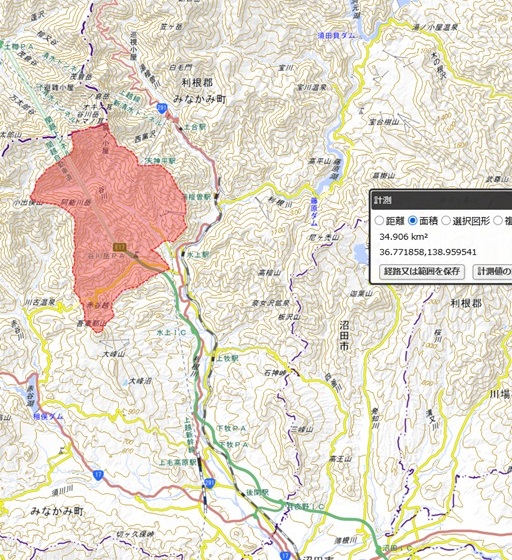

湯桧曽川に加え・かの沢・阿熊川合流
取水位：470m
流域：117.2km2→11.7m3/s

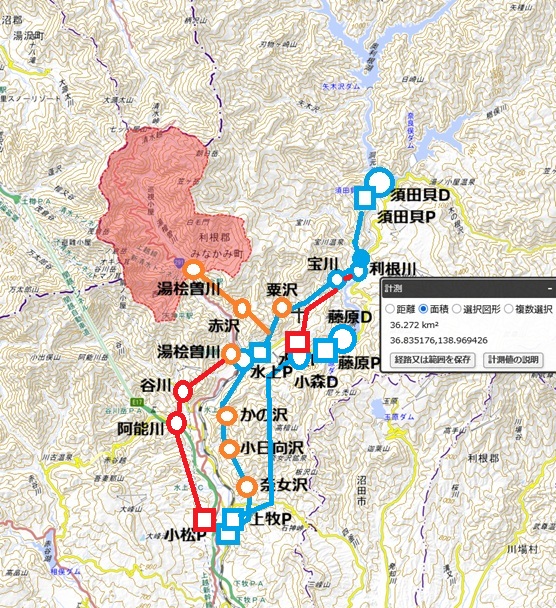

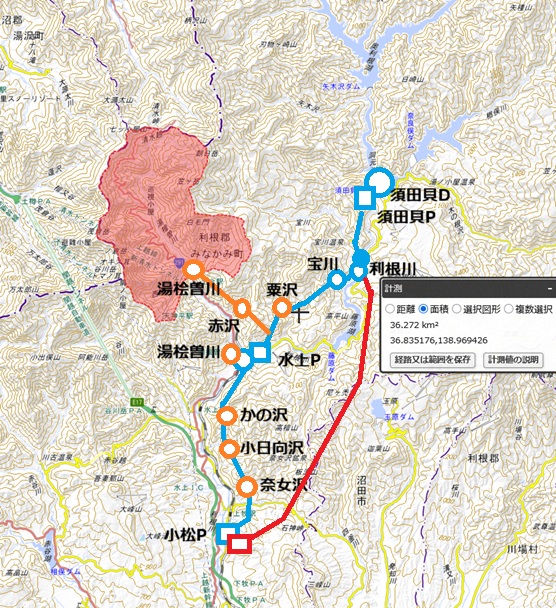

なお湯桧曽川から谷川・阿熊川(除く：かの沢・代わりに母谷沢など)を経て小松・上牧辺りに注ぐ水発を建設出来そう。

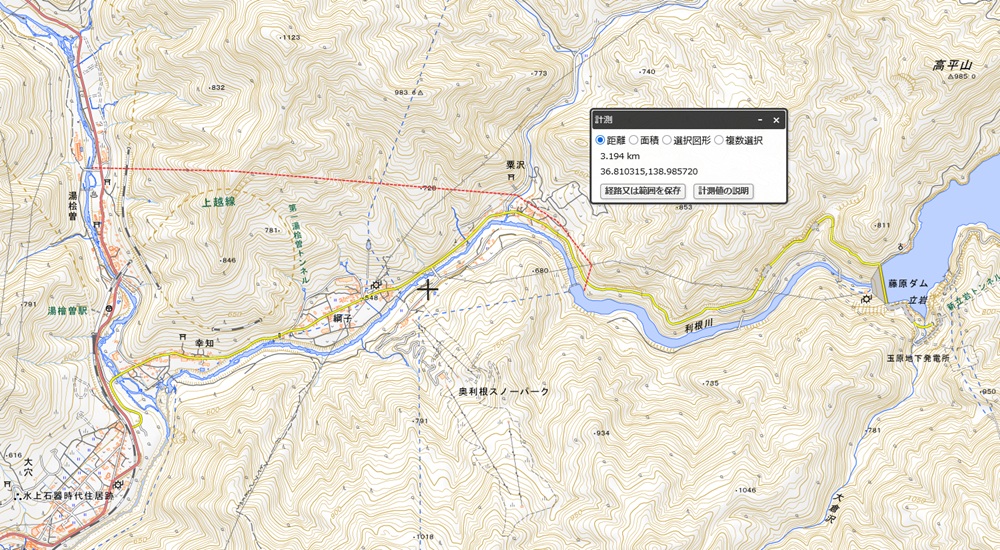

［構想］月夜野発電所
出力：17,200kW[+17.2MW]
水量：18m3/s
落差：115m
取水：利根川[水上発電所 16.7m3/s・小松発電所▲14m3/s]・湯桧曽川(70km2・7m3/s)・阿熊川他 520m
放水：利根川[岩本発電所取水堰]400m
