21.6.23運開

鏡川の利水

吉野川水系瀬戸川：瀬戸川取水施設─(導水路)─放水工---【瀬戸川開発(+8.3MW)】地蔵寺取水施設───天神発電所─鏡ダム【集水増強(+7.0MW)】──鏡川発電所(34.3m)----宗安寺取水所----本宮町取水所----工業用水取水所--- (河口)

鏡川利水概要図

出典：高知県

鏡ダムは高知市を流れる二級河川鏡川の中流域となる高知市鏡今井地区に鏡川総合開発事業の一環として計画され、昭和３８年４月に工事着手、そして昭和４２年１月に竣工しました。
当ダムには県都高知市を洪水から守るための治水機能と、水道用水、工業用水を供給するための利水機能を備えています。…
昭和５４年１月には吉野川総合開発事業の一環として高知分水事業が完了したことで、高知市へより多くの水を供給することができるようになりました。［高知県］

鏡川綜合開発の中核施設として建設されたのが鏡ダムであり，吉野川水系からの導水も併せて建設されたようだ。
一方で吉野川総合開発事業の一環として高知分水事業が. 1979(S54)年1月に完了した様である。

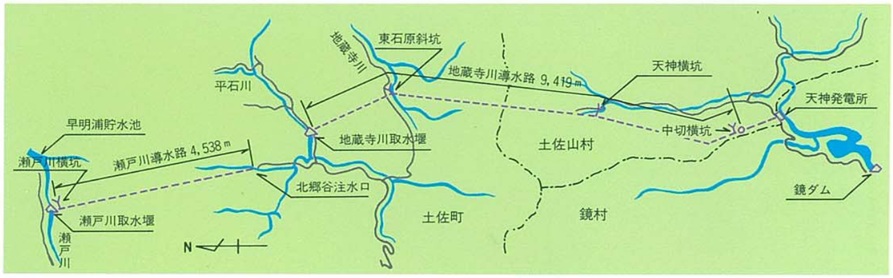

平面図

出典：水資源機構

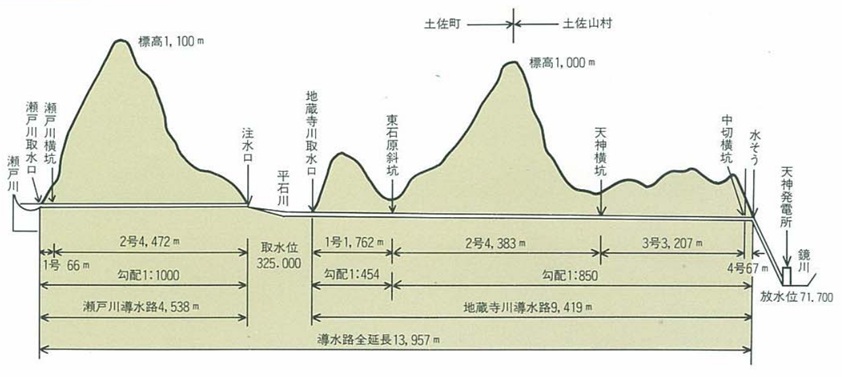

断面図

出典：水資源機構

地蔵寺川取水口は地蔵寺川にはなくて平石川にあって，地蔵寺川には斜坑はあるが取水口はないようだ。

以下，上流から見て行く。

瀬戸川取水設備 (高知分水・瀬戸川導水路) ［取水堰：場所］［高知県］［ごはん］［田村谷］［水資源機構］
取水量：4.4m3/s　流域面積：51.9km2(とは調べ)
堤高：12.2m　堰長：57.85m
取水位：367m　　放水位：365m

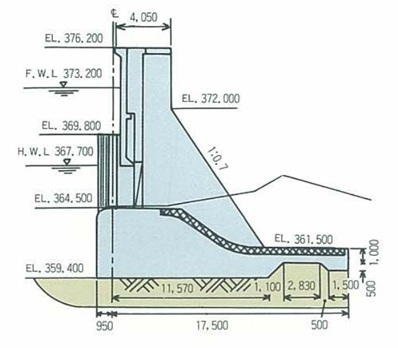

標準断面

出典：水資源機構

(未利用落差：40m)

地蔵寺取水堰迄40m程落差あり。2km程度の導水で0.6m3/s程集水上乗せしつつの発電行けそう。

ちいせえｗ
水量を5.0m3/sとして容量1,700kW程度か。まあ易老沢や赤松的な奴として行けなくもない？年間を通した通水量を知りたい所。

【新規開発・瀬戸川導水分利用】
もっと上から瀬戸川堰堤無視する形でやらないとあかんな。

［改訂私案］瀬戸川発電所
出力：8,300kW[+8.3MW]
水量：4.0m3/s
落差：245m
流域：25.53km2
導水：7.95km
取水：瀬戸川・芥川川［堰堤577m］580m
放水：平石川［地蔵寺堰堤］325m

あっという間に8.3MW実現，ヨシ！
瀬戸川堰堤の取水量を発電での取水と連動させる必要がある。

ダムごはんさんの現地レポ写真に拠るとこの4.40m3/sは発電用の他，下流で高知市水道及び高知県工業用水として使われるべく水資源機構が水利権を取得している事が判明する。

地蔵寺取水堰［場所］［高知県］［G ストビュウ］［田村谷］［水資源機構］
河川：平石川(地蔵寺川)　流域：57.7km2 (直接・5.8km2(19.2km2［水資源機構］)・間接51.9km2)
堰高：7.0m　堰長：29.8m
取水量：6.0m3/s　取水位：325m

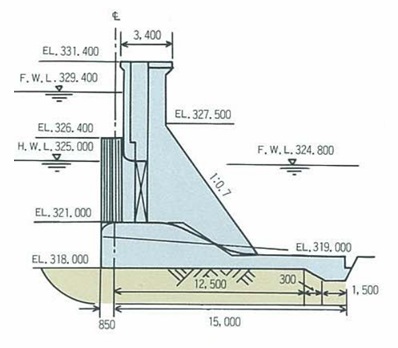

標準断面

出典：水資源機構

ストビュウに拠るとこの6.00m3/sは発電用の他，下流で高知市水道及び高知県工業用水として使われるべく水資源機構が水利権を取得している事が判明する。
此処での追加的な取水量は1.6m3/sということになる。

平石川の取水堰の名前が地蔵寺になってて此処［場所］も怪しいけど地図には特に取水の記載はなく代わりに斜坑があるようだ。

四国電力(株) 天神発電所［水力］
所在地：高知県高知市土佐山中切
運開：1987.7
水路式・流込式
    認可最大出力：11,800kW　常時出力：1,500kW
    最大使用水量：6.00m3/s
    有効落差：236.20m
    水車：立軸フランシス水車　出力１２１００ｋＷ×１台
    導水路：総延長１３９５７．５ｍ、
    　　　　　瀬戸川→平石川導水路　延長４５３８ｍ、平石川→天神発電所導水路　延長９４１９ｍ
http://maps.gsi.go.jp/#17/33.624192/133.484064/&base=std&ls=std&disp=1&vs=c1j0h0k0l0u0t0z0r0s0m0f1
    流域面積：７２．９平方キロメートル
    取水：吉野川水系（瀬戸川→平石川）325.0m
    放水：鏡川［鏡ダム］71.7m

鏡ダム［便覧］
河川     鏡川水系鏡川
目的／型式     FNWIP／重力式コンクリート
堤高／堤頂長／堤体積     47m／150m／72千m3
流域面積／湛水面積     153.7km2 （直接：80.8km2 間接：73km2 ）／52ha
総貯水容量／有効貯水容量     9380千m3／8360千m3
ダム事業者     高知県
着手／竣工     1960／1966
常時満水位　EL=75m

下の図の数字はダム諸量ＤＢから取ってきたもの。どうもダムからの放流すいと発電用の導水を併せた数字ということで良さそうである。
間接領域含め流域面積153.7km2の鏡ダム。
2017年が例外的に2億トン程度，2013年が2億5千万トン程度と少ないが年間３億トン程度の水を処理している。
また流域面積150km2で3億トンだとすると天竜川でざっくり見た様に100km2で2億トンぐらいと云う計算で合ってる？高知の多雨地帯ってのが上方修正要因で，間接領域が約半分ってのは下方修正要因。

出典：ダム諸量ＤＢ

	2011	2012	2013	2014	2015	2016	2017	2018	2019 (R元)	備考
年流入総量	2億8,874.0万m3	3億1,100.0万m3	2億6,690.0万m3	3億9,343/0万m3	3億1,608.0万m3	3億1,503.0万m3	2億1,585.0万m3	3億5,66.3万m3	3億1,503.0万m3
年放流総量	2億8,954.0万m³	3億1,000.0万m3	2億6,694.0百万m3	3億9,356.0万m3	3億1,634.0万m3	3億1,474.0万m3	2億1,649.0万m3	3億5,66.3万m3	3億1,470.0万m3
平均流入量	9.160m3/s	9.830m3/s	8.460m3/s	12.480m3/s	10.020 m3/s	9.960m3/s	6.840m3/s	11.310m3/s	9.96m3/s
平均放流量	9.180m3/s	9.800m3/s	8.460m3/s	12.480m3/s	10.030 m3/s	9.950m3/s	6.860m3/s	11.310m3/s	9.95m3/s

流入量種別本川流入量放流量種別導水量

https://www.pref.kochi.lg.jp/soshiki/1701061/kagami-hataraki.html
鏡ダムでは下流宗安寺地点で工業用水は最大で１０３，２００ｍ３／日、上水道用水は最大で83,000m3/日(0.96m3/s)を補給することになります。

https://www.pref.kochi.lg.jp/soshiki/1701061/kgm-setumei.html
発電最低水位：EL60m 常時満水位：EL75m 制限水位：EL68m(７月・9/21～30日) 制限水位：EL63m (8/1～9/20)

四国電力(株) 鏡川発電所［DB］［水力］
所在地：高知県高知市鏡今井
運開：1966.11
ダム式・流込み式←。。
認可最大出力：3,300kW 　　常時出力：0kW
最大使用水量：10.00m3/s
有効落差：40.10m
水車：立軸カプラン水車　出力３４５０ｋＷ×１台
流域面積：153.7km2
取水：鏡川［鏡ダム］75.0m
放水：鏡川34.3m

鏡川発電所と鏡ダムは1966年運開・竣工で，1987年運開の天神発電所と同時という訳でも無い様だ。
水力DBに拠ると現行施設運開の部分は無記載で1966年運開の設備の侭と云う事になる。
詰まり，吉野川水系から6.0m3/sの流量が流込開始以降もそれ以前の出力と変わらずやっていると云う事になる。16m3/s程度迄引き上げられないのか？
またダム式であり，鏡ダムには836万m3の有効貯水量があるのに流込式となっている。
勿論下流の水資源に从属的に発電してるということであるが，ダムを使った発電力調整を追加の6m3/s使って出来ないだろうか？
勿論(鏡川綜合開発計画であるから)上流での発電所建設見込みで開発されてて余裕水量も余裕貯水量もない可能性も十分有るけど。。
確かに水位からは特に真夏の洪水F以外の有効水深は3mしかなくほぼ洪水用で発電の入る余地は余りなさそうだ。。

(鏡川の開発史を取り扱った［鏡村史］には当初は3,000kWだったような記述もあるが直後に3,300kWとの記述もあるので当初計画段階で 3.0MWだったのが3.3MWで完成したように見える。また当時は常時出力200kWだったようだが今は0kWに減っている。出力を上げたせいで低水量時の効率が下がってしまった可能性もある。また小浜・本村付近の用水は四電小浜発電所に使用されている事が判る記述も見える。特に検索しても引っ掛からない。忘れられた発電所か。寧ろ若狭の小浜に原発を造る計画があったらしい。)

上流に発電と洪水用のダムを建設しても良いかもしれない。
ということで検討開始。

高川川と東川川(早明浦の立川川と云いこんなの多い。。)(更には鏡川)の260mから鏡ダム74mに放水すると落差は182m取れる。
更に西には穴川と吉原川が，更にその西側には的渕川が控えている。取水を検討していく。

水源河川	流域面積	導水距離	水量	効率	番号	摘要
東川川	7.8km2	3.67km	0.8m3/s	0.21	①
高川川	10.1km2	+3.57km	1.0m3/s	0.28	②
鏡川	5.1km2	+2.2km	0.5m3/s	0.227	③
東導水路		9.6km	2.3m3/s	0.239	①～③
穴川川	3.24km2	2.11km	0.3m3/s	0.14	④	吉原川は鏡ダムの流域外
吉原川	10.36km2	+2.07km	1.1m3/s	0.53	⑤
的渕川	9.89km2	+2.45km	1.0m3/s	0.408	⑥	的渕川は鏡ダムの流域外
西導水路		6.71km	2.4m3/s	0.43	④～⑥
総計		13.91km	4.7m3/s	0.31	①～⑥	1.24kmは①④共通区間より

案(水源組合せ)	①	①～⑤	①～⑥	①～③	①②④⑤	④⑤	④～⑥
使用水量	1.8m3/s	3.7m3/s	4.7m3/s	2.3m3/s	3.2m3/s	1.4m3/s	2.4m3/s
導水距離	7.4km	12.7km	15.25km	9.6km	10.5km	4.18km	6.71km
最大出力	2,700kW	5,600kW	7,100kW	3,400kW	4,800kW	2,100kW	4,650kW
導水効率	0.36	0.44	0.46	0.35	0.45	0.50	0.69

まあ①②③④案で良いだろう。①をメインに考えたけど③が本来メインになるべき発電所だな，，

多雨地帯の有効落差180mなので水量を強気に1.5倍程度にして見る。東側は遠いし結局ダムには流れ込むしまあいいだらう。

［私案］天神第二発電所
出力：7,000kW[+7.0MW]
水量：4.6m3/s
落差：180m
導水：6.71km
取水：穴川・吉原川・的渕川260m
放水：鏡川［鏡ダム］75.0m

発電は7,100kW程度。鏡川発電所と併せて10,400kW程度になる。
どの程度調整力として機能するかは鏡川ダム次第・天神第二にそもそもダムを造るのか，なのでなんとも言い難いけど。。

ただ吉原川と的渕川はそのままでは鏡川ダムを通らず流下するので両河川からの取水は鏡川ダムの取扱水量を増やせるので積極的に取水したい。

宗安寺取水所

本宮町取水所

工業用水取水所

(河口)
