阿寺渓谷と水力発電

阿寺・柿其開発計画(私案)・木曽中央揚水発電所計画(中止)

柿其同様美しい渓谷である。向こうが南木曾町なのに対してこちらは大桑村にあ る。

木曽川との合流点の様子。清流っぽい。

それにしても柿其・阿寺・蘭川・賎母とこの辺の地名聞いただけでテンションあがる響き感半端ない。

今では特に発電に利水はしていない様子であるがwikiに 拠ると
>1922年6月、木曽川本川からの取水を増加し支流阿寺川・柿其川からも新規に取水して使用水量を1,600立方尺毎秒（44.52立方メートル 毎秒）へと引き上げる許可を得ている[18]。
とあり，嘗て，読書ダムが出来る前の水路式の時代には阿寺川からも取水していた様である。
ダム建設に伴って取水口は撤去されたということか。特に現地ではその跡は探さなかったけど。。

どうやら夏休み期間は車輌進入規制を行ってるようだ。［大 桑村］
6.3km奥にキャンプ場があるらしい。クルマで来て帰るだけでは被害を蒙るだけだが，クルマを停めさせシャトルバスで移動させれば環境にもいいし地元に もお金が落ちて良いこんである。
出典：大 桑村

因みに21.5の豪雨の翌日に云った時は通行止めになっていた。。

余りに流域面積が豊富なので山奥から発電を考えたいとこだが，夏(7/18～8/30)は河川維持流量を多めに取るか寧ろ荒天時で客が居ない時以外は発電 をストップしても良いぐらいかも知れないが，観光客に清流を楽しんで貰える工夫が必須であるな。特に濁りが出ない様に最新の注意を払う必要があろう。。紀伊丹生川の玉川峡のGWの(コロナ禍下だけど)人出を見ても思ったが，川迫川のみたらい渓谷も水力発電と川遊びを両立させてゐるのでまあそんな相対立するも のでも 無いのかもしれない。
河川維持流量を厚めに積むよりはシーズンの土日と夏休み中は厚めに放流するなどの対応が良さそうかも。

【阿寺・ 柿其開発案】 (→成案▽) ▲
取水位を770mのＡ案と710mのＢ案に分けて検討。更にその上での発電も検討する。

(Ａ案)
取水点：770m
・阿 寺川764m　28.1km2　2.2m3/s

・樽ヶ 沢　4.4km2　0.35m3/s

・柿 其(かきぞれ)川 18.6km2　1.5m3/s
770m地点だと虹ヶ滝・霧ヶ滝よりも上流であり，滝の景観にやや不安があるのは事実。

放水点：読 書ダム(488m)

［新設妄想Ａ案］阿寺川発電所　　△ ▽ ▲
出力：20,800kW[+20.8MW]
落差：281m
水量：8.7m3/s[1.7]
流域：51.1km2
導水：5.8+2.6=8.4
取水：770m
放水：木曽川［読書ダム］483.00m

もうちょい下で比較してみる。

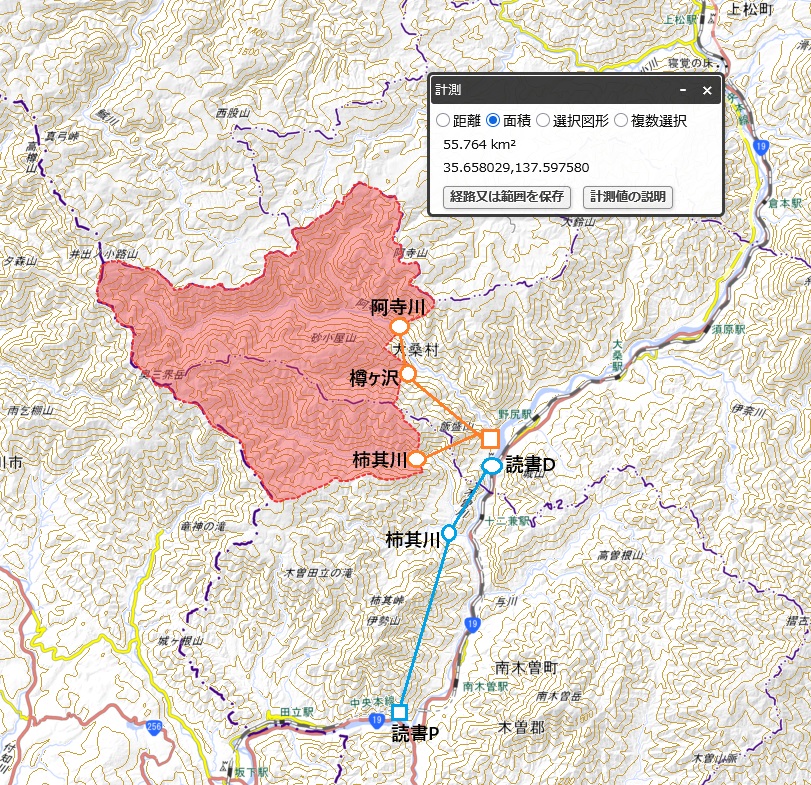

［私案Ｂ案］阿寺第一発電所　　△ ▽ ▲
出力：17,900lW[+17.9MW]
水量：9.5m3/s
落差：221m
導水：4.6+2.28=6.9km
流域：55.8km2
取水：710m
放水：483m

ちょいと下にすることで上の可能性が高まる♪
930m取水でこんな感じ・

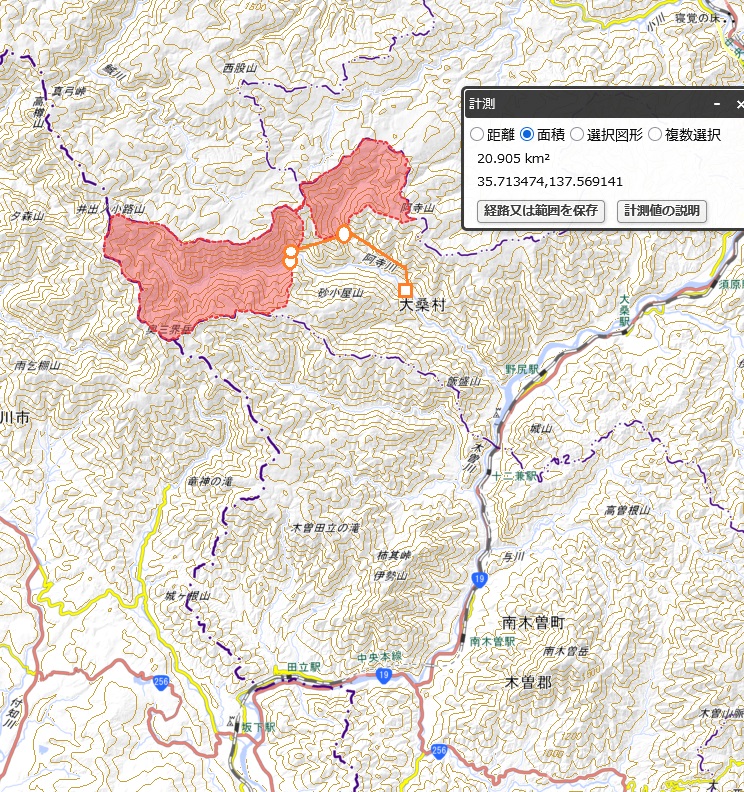

［私案Ｂ案］阿寺第二発電所　　△ ▽ ▲
出力：6,400kW
水量：3.5m3/s
落差：215m
導水：4.8km
流域：20.9km2
取水：930m
放水：710m

770mだと落差を200m取ると流域過少になってしまう。
計測も面倒臭いので取り合えず930m取水で770m放水でやってみるとこんな感じに。

［私案Ａ案］阿寺第二発電所　　△ ▽ ▲
出力：4,200kW[+4.2MW]
水量：3.2m3/s
落差：155m
導水：3.6km
流域：20.9km2
取水：930m
放水：770m

結果　　　　　　△ ▲
予想と違って770m取水パターンが発電量でも容量でも効率でも優っていた。。なんと。。

 第一
 第二
 出力
 導水
 発電量
 効率
 摘要
Ａ案
 20.8MW
 4.2MW 25.0MW
 12.0km
 1764.24
 147.14
 ○
Ｂ案
 17.9MW
 6.4MW
 24.3MW
 11.7km
 1688,89
 144.35


既に柿其川から読書発電所では取水しているのでこれによる出力増強は無し。

柿其川・樽ヶ沢・阿寺川で取水して大桑発電所上部水槽で発電もありかもしれないけどどんどんアクロバティカルになるのでやらないｗ

【木曽中央揚水発電所計画】　　　　▲
あと，ここの上流に揚水発電を造る計画があったそうな。

［中止］木曽中央発電所下部ダム［便覧］
左岸所在     長野県木曽郡大桑村　
河川     木曾川水系阿寺川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     137m／393m／2090千m3
流域面積／湛水面積     15.4km2／50ha
総貯水容量／有効貯水容量     22500千m3／18400千m3
ダム事業者     中部電力（株）
着手／竣工(予)     1998／2022

標高が判らないがヒントとしては流域面積。EL=903m付近の狭隘部にダ ムを造ると約15.3km2で誤差を考えればほぼどんぴしゃだろう♪
上池は王滝村だが直ぐ上のこ の辺(1400m)なら比高を450m程は取れそうである。我が阿寺川発電所構想と共用するのは一寸合わな いかな。。満水位が930ｍとかだと一寸色気も出るがｗ


［中止］木曽中央発電所
～王滝川支流～


［中止］木曽中央発電所上部ダ ム［便覧］
左岸所在     長野県木曽郡王滝村　
河川     木曾川水系・川
目的／型式     P／重力式コンクリート
堤高／堤頂長／堤体積     76.5m／336.5m／394千m3
流域面積／湛水面積     6km2／100ha
総貯水容量／有効貯水容量     24500千m3／18400千m3
ダム事業者     中部電力（株）
着手／竣工(予)     1998／2022
