21.8.6運開
日野川の利水

鳥取県西部,詰まり伯耆国の大河日野川である。
随分沢山発電所があるように見えるが小水力が多い。
中国地方の小水力の伝統(溝口・根雨・黒坂・新石見etc)に加え,その伝統に立脚してFIT後の導入も盛ん(賀祥・下蚊屋・若松川etc)なイメージ。
メインの巨大水力は中国電力(旭・黒坂etc)がメインに鳥取県企業局(新畑郷・日野川第一etc)も運用中。鳥取県企業局は売却しようとしたけど失敗し たみたいである[ソース
日野川第一があるのに日野川第二が無いのは何故だ?
江尾発電所を廃止して新川平発電所が作られたらしいが何故川平発電所が廃止されない所か川平第二発電所まで増設されたのかは謎である。兎に角新川平に平行 して(江尾)・川平・川平第二・旭と連続して
下流のFダムの貯水量に対して上流のPダムの貯水量が少なすぎである。
渇水も起きてるみたいだし巨大な奴どうだろう?過疎も進んで昔より立ち退きは楽になったのでは無いか?

水利用模式図[国 交省


日野川水系水力発電施設概況[国 交省
河川名
発電所名
事業所名
最大出力
(kW)
最大使用水量
(m3/s)
常時出力
(kW)
常時使用水量
(m3/s)
関連ダム(堰)
その他・摘要
日野川
新幡郷
鳥取県
9,200
36.00
1,700(18.5)
6.87(19.1)
佐野川堰



中国電力(株)
2,000
11.13
120(6.0)
1.44(12.9)
旭取水ダム


川平

1,300
17.39
0
1.38
川平取水ダム
常時出力0kWに対して使用水量は正?

新日野上
(株)日南町小水力発電公社
660
4.00
70(10.6)
0.64(16.0)
菅の原堰ダム

大江川
溝口
鳥取県西部農業協同組合
180
0.54
180
0.54
砂防堰堤
常時100%
船谷川
美用谷川
米沢

135
(船谷)0.25
(美用谷)0.10
135
(船谷)0.25
(美用谷)0.10

常時100%
坂井原川
根雨

125
0.25
125
0.25
坂井原堰堤
常時100%
近江川
黒坂小水力

142
0.23
142
0.25
砂防堰堤
常時100%
丸塚川
石見
(株)日南町小水力発電公社
90
0.44
90
0.44
石見砂防堰堤
常時100%
印賀川
他2河川
日野川第一
鳥取県
4,300
4.00
300
0.85
菅沢ダム

印賀川
他4河川
黒坂
中国電力(株)
15,000
10.00
2,700
1.99
大宮ダム

日野川
新川平

13,800
31.00
1,400
5.52
江尾取水ダム

俣野川
土用川
俣野川

1,200,000
300.00


俣野川ダム
土用ダム
揚水発電

俣野川ダム

2,100
4.50
100(4.76)
1.00(22.2)
俣野川ダム

若松川
若松川
鳥取県
150















沿川風景

河口・米子市

日野川堰・法勝寺川堰・米川用水

米川用水
 潅漑面積2,225.7ha
 取水量:潅漑期7.770m3/s 非灌漑期0.228m3/s
 取水:日野川堰6.119m3/s 法勝寺川堰1.651m3/s
出典:国 交省

~加茂川~

米川用水(米川)も出てくるが法勝寺川の西側を中海に注ぐ加茂川の河口付近で名称変更があったようだ。

出典:鳥取県




~法勝寺川~


~朝鍋川~
朝鍋ダム[便覧
河川・場所     日 野川水系朝鍋川
目的/型式     FN/重力式コンクリート
堤高/堤頂長/堤体積     45m/150m/60千m3
流域面積/湛水面積     6.2km2 ( 全て直接流域 ) /8ha
総貯水容量/有効貯水容量     138.0万m3/119.0万m3
ダム事業者     鳥取県
着手/竣工     1989/2004



鳥取県企業局 賀祥発電所[水力
所在地:鳥取県西伯郡南部町下中谷
運開:2013.9.2
ダム式・河川維持流量从属型
    認可最大出力:260kW
    最大使用水量:0.90m3/s
    有効落差:37.50m
    取水位標高:118.00m
    流域面積:26.0平方キロメートル
    取水:法勝寺川[賀祥ダム]
    放水:法勝寺川

賀祥(かしょう)ダム[水力][鳥取県
河川     日野川水系法勝寺川
目的/型式     FNW/重力式コンクリート
堤高/堤頂長/堤体積     46.4m/174m/87千m3
流域面積/湛水面積     26km2 ( 全て直接流域 ) /64ha
総貯水容量/有効貯水容量     745.0万m3/669.0万m3
ダム事業者     鳥取県
着手/竣工     1971/1988
 非越流部標高      EL 124.40m
 越流部標高      EL 121.40m
サーチャージ水位      EL 121.40m
 常時満水位      EL 118.00m
 制限水位      EL 114.60m (洪水期)
 計画堆砂面      EL 101.30m
 不特定容量
      洪水期   1,820,000トン
  非洪水期 2,083,000トン
 水道用水容量
      洪水期   1,570,000トン
 非洪水期 2,785,000トン

流域面積は小さいけど有効貯水量はでかい!
意外に大宮ダムに近い様子である。

さて使用水量が全然駄目であるし,貯水量に比して面積が全然駄目なので導水する。
東長田川が東側にある。更にその東側には野上川もある。合計で52.8km2程導水出来そう。
これだけ水が集まるなら強気に5.3m3/s程でダム水路式の発電所新設でええな。
更には降雨時には12m3/s程の取水量で賀祥ダムに貯める等してもええんちゃうか。


[新設]新賀祥発電所
出力:2,100kWちいせえ。。→2,900kWまだ小さいな。。→3,400kW[+3.4MW]もう一声欲しい。。→4,800kW[+4.8MW]水量増 やした
水量:5.3m3/s→7.3m3/s
落差:49m→66m→79m
導水: → →4.0km(ダム→発電所)
取水:法勝寺川[賀祥ダム]118m(洪水期114m)
放水:法勝寺川EL65m→EL48m→EL35m



鳥取県企業局 新幡郷(はたさと)発電所[水 力
所在地:鳥取県西伯郡伯耆町金廻
    昭和63(1988)年9月:運用開始
水路式・流込式
    認可最大出力:9200kW      常時出力:1700kW
    最大使用水量:36.00立方メートル毎秒
    有効落差:30.40m
    導水路:総延長4802.4m
    取水位標高:79.80m
    放水位標高:45.35m
    流域面積:670.0平方キロメートル
    取水:日野川
    放水:日野川



~大江川~
鳥取西部農業協同組合 溝口発電所[水 力
所在地:鳥取県西伯郡伯耆町長山
運開:1959.5[溝口町農業協同組合?]
水路式・流込式
    認可最大出力:180kW
    最大使用水量:0.540立方メートル毎秒
    有効落差:約40m
    流域面積:平方キロメートル
    取水:大江川
    放水:大江川




中国電力株式会社 旭発電所[水力
所在地:鳥取県西伯郡伯耆町荘
運開:1921.5[山陰電氣株式会社]
水路式・流込式
   認可最大出力:2000kW      常時出力: 120kW
    最大使用水量:11.131立方メートル毎秒
    有効落差:24.40m
設備
    水車:横軸フランシス水車×2台 総出力2400kW
    導水路:総延長2339.8m、
    取水位標高:114.80m
    放水位標高: 86.16m
    流域面積:595.00平方キロメートル
    取水:日 野川114.80m
    放水:日 野川86.16m

中国電力株式会社 新川平発電所[水 力
所在地:鳥取県西伯郡伯耆町荘
    昭和54(1979)年5月:運用開始
水路式・流込式
   認可最大出力:13,800kW   常時出力:1,400kW
    最大使用水量:31.00m3/s
    有効落差:53.80m
    水車:立軸カプラン水車 出力14200kW×1台
    導水路:総延長5270.2m
    流域面積:537.00km2
    取水:日野川[江尾取水ダム]152.38m
    放水:日 野川92.00m



川平発電所[水 力
    所有:山陰電氣株式会社?[運開]
    昭和 6(1931)年8月  :運用開始
水路式・流込式
    認可最大出力:1300kW      常時出力:   0kW
    最大使用水量:17.39立方メートル毎秒
    有効落差:9.55m
    水車:立軸カプラン水車 出力1490kW×1台
    導水路:総延長1019.3m
    取水位標高:125.75m
    放水位標高:115.14m
    流域面積:579.00平方キロメートル
    取水:日 野川[川平取水ダム]125.75m
    放水:日野川115.14m

川平第二発電所[水 力
    平成18(2006)年9月:運用開始
水路式・流込式
   認可最大出力:120kW      常時出力:  0kW
    最大使用水量:1.63立方メートル毎秒
    有効落差:9.27m
    水車:立軸プロペラ水車 出力131kW×1台
    流域面積:579.00平方キロメートル
    取水:日野川124.88m
    放水:日野川114.85m

[廃止]中国電力株式会社 江尾発電所[水力
    所有:山陰電氣株式会社[運開]
    大正 8(1919)年 2月  :運用開始(1000kW)
    昭和52(1977)年 7月  :発電所廃止(1000kW)、江尾変電所として運用開始
    昭和59(1984)年 9月  :変電所廃止
    取水:日野川[新川平発電所取水口(江尾ダム)付近?]
    放水:日野川[川平発電所取水口付近?]



~船谷川~
鳥取西部農業協同組合 米沢発電所[水 力
所在地:鳥取県日野郡江府町宮市
    所有:米沢農業協同組合[運開]
    昭和32(1957)年7月?  :運用開始
水路式・流込式
    認可最大出力:135kW
    最大使用水量:0.350立方メートル毎秒
    有効落差:約50m
    流域面積:19.00平方キロメートル
    取水:船谷川→美用谷川
    放水:船谷川



江尾取水ダム
新川平発電所取水堰
取水量:31m3/s
取水:日野川152.38m

[私案]武庫発電所
出力:7,000kW[+7.0MW]
水量:31m3/s
落差:27m
流域面積:517.6km2
取水:俣 野川[俣野川発電所4.5m3/s]荒 田川坂 井原川(真住川)日 野川182m
放水:日野川[江尾取水ダム]152.0m



~俣野川~
中国電力株式会社 俣野川ダム発電所[水 力
所在地:鳥取県日野郡江府町武庫
運開:1984.12
ダム式・調整池式
    認可最大出力:2,100kW  常時出力:200kW
    最大使用水量:4.50m3/s
    有効落差:62.30m
    水車:横軸フランシス水車 出力2250kW×1台
    取水位標高:246.40m
    放水位標高:182.20m
    流域面積:48.90平方キロメートル
    取水:俣野川[俣野川ダム]246.40m
    放水:俣野川182.2m

俣野川ダム[便覧] [水 力
河川     日 野川水系俣野川
目的/型式     P/重力式コンクリート
堤高/堤頂長/堤体積     69.3m/185m/165千m3
流域面積/湛水面積     48.9km2 ( 全て直接流域 ) /41ha
総貯水容量/有効貯水容量     794.0万m3/670.0万m3
ダム事業者     中国電力(株)
着手/竣工     /1984
    堤頂標高:250.0m
     満水位標高:246.4m
    最低水位標高:218.0m
      基礎標高:180.7m

中国電力株式会社 俣野川発電所[水 力
所在地:鳥取県日野郡江府町俣野
    昭和61(1986)年10月:運用開始
揚水式水力
    認可最大出力:1,200,000kW
    最大使用水量:300.00m3/s
    有効落差:489.00m
    水車及びポンプ水車:立軸フランシスポンプ水車×4台 総出力1236000kW
    導水路:総延長3354.6m
上部貯水池:旭川水系土用川[土用ダム]775.40m・1.8km2
下部貯水池:俣野川[俣野川ダム]218.00m・48.9km2

土用(どよ う)ダム[便覧
河川     旭川水系土用川
目的/型式     P/ロックフィル
堤高/堤頂長/堤体積     86.7m/480m/2650千m3
流域面積/湛水面積     1.8km2 ( 全て直接流域 ) /30ha
総貯水容量/有効貯水容量     7680千m3/6700千m3
ダム事業者     中国電力(株)
着手/竣工     /1986


大山山麓地区土地改良区連合 下蚊屋発電所[水 力
所在地:鳥取県日野郡江府町助澤(助沢)
 運開:   平成27(2015)年7月3日
ダム式・流込式
    認可最大出力:197kW
    最大使用水量:0.51m3/s
    有効落差:51.0m     総落差:56.95m
    水車:横軸単輪単流渦巻フランシス水車×1台
    流域面積:13.0平方キロメートル
    取水:俣野川[下蚊屋ダム]
    放水:俣野川

下蚊屋(さがりかや)ダム[便覧
河川・場所     日 野川水系俣野川
目的/型式     A/ロックフィル
堤高/堤頂長/堤体積     55.5m/650m/620千m3
流域面積/湛水面積     13km2 ( 全て直接流域 ) /24ha
総貯水容量/有効貯水容量     3860千m3/3440千m3
ダム事業者     中国四国農政局
着手/竣工     1972/2001






~板井原川~

[私案]武庫発電所坂井原川取水堰

小水力の伝統,と書いたが此処も125kWが1959年運開である。

鳥取西部農業協同組合 根雨小水力(根雨)発電所[水力
所在地:鳥 取県日野郡日野町金持
運開:1959[日野農業協同組合]
水路式・流込式
    認可最大出力:125kW
    最大使用水量:0.250m3/s
    有効落差:約60m
    流域面積:13.30平方キロメートル
    取水:板井原川
    放水:板井原川(推 定EL283m)


[私案]武庫発電所日野川取水堰

中国電力株式会社 黒坂発電所[水 力
所在地:鳥取県日野郡日野町下黒坂
    所有:日本発送電株式会社[運開]-中国電力株式会社[現在]
    昭和15(1940)年5月  :運用開始
ダム水路式・調整池式
    認可最大出力:15000kW      常時出力: 2700kW
    最大使用水量:10.00立方メートル毎秒
    有効落差:184.40m
    水車:立軸フランシス水車×2台 総出力17000kW
    導水路:総延長9010.8m(一部圧力導水路)
    流域面積:64.92平方キロメートル
    取水:印賀川[大宮ダム]→秋原川→法勝寺川→天郷川→下黒坂川(鵜ノ池)、他410.41m
    放水:日野川210.14m


~近江川~
鳥取西部農業協同組合 黒坂小水力発電所[水 力
所在地:鳥取県日野郡日野町中菅畑
    所有:黒坂農業協同組合[運開]
    昭和32(1957)年7月  :運用開始
水路式・流込式
    認可最大出力:142kW
    最大使用水量:0.230立方メートル毎秒
    有効落差:約80m
    流域面積:13.70平方キロメートル
    取水:近江川
    放水:近江川


鳥取県企業局 日野川第一発電所[水 力
場所:鳥 取県日野郡日野町福長
    昭和43(1968)年5月:運用開始
ダム水路式・調整池式
    認可最大出力:4300kW      常時出力: 300kW
    最大使用水量:4.00立方メートル毎秒
    有効落差:127.00m
    水車:立軸フランシス水車 出力4410kW×1台
    導水路:総延長5675.4m
    取水位標高:388.00m
    放水位標高:259.00m
    流域面積:121.2平方キロメートル
    取水:小原川→印賀川[菅沢ダム]、他
    放水:日野川



~印賀川~


菅沢ダム(旧名:印賀川ダム)[便覧
河川・場所     日 野川水系印賀川
目的/型式     FAIP/重力式コンクリート
堤高/堤頂長/堤体積     73.5m/210m/204千m3
流域面積/湛水面積     121km2 ( 直接:85km2 間接:36km2 ) /110ha
総貯水容量/有効貯水容量     1,980.0万m3/1,720.0万m3
ダム事業者     中国地方建設局
着手/竣工     1962/1967


大宮ダム[便覧
河川 ・場所    日 野川水系印賀川
目的/型式     P/重力式コンクリート
堤高/堤頂長/堤体積     16.8m/68.5m/8千m3
流域面積/湛水面積     64.9km2 ( 全て直接流域 ) /11ha
総貯水容量/有効貯水容量     49.5万m3/23.5万m3
ダム事業者     中国電力(株)
着手/竣工     /1940




~小原川~

日野川第一発電所取水堰
場 所:
こんな感じらしい→黒糖ひろし




~石見川~

日南町小水力発電公社 新石見発電所[水力
所在地:鳥取県日野郡日南町三吉
運開:1953.11[日南町農業協同組合?]
水路式・流込式
    認可最大出力:90kW
    最大使用水量:0.443立方メートル毎秒
    有効落差:23.5m
    取水:九塚川
    放水:石見川


小水力発電なんて単語が未だ人口に膾炙するずっと前,1990年の運開である。中国地方では小水力の伝統があったのである。
新日野上であるから日野上もあった訳で,歴史はもっと古くに辿れそうである。水量も4m3/sもあって多めである。

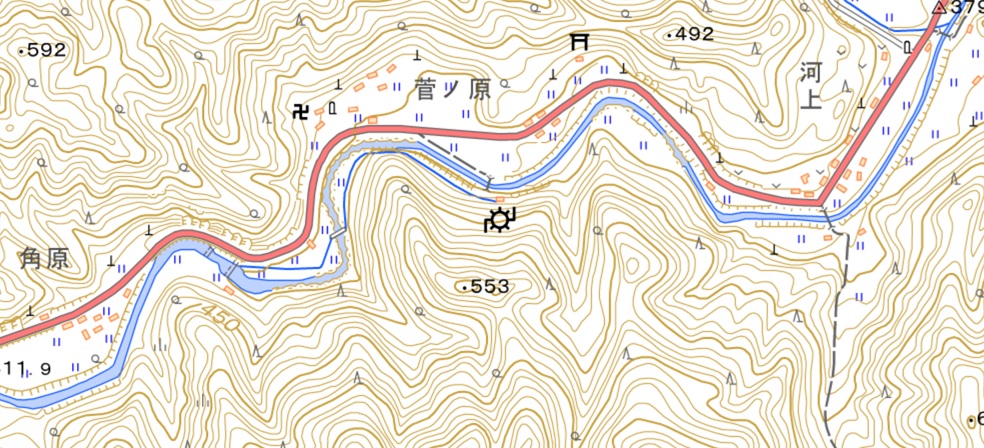

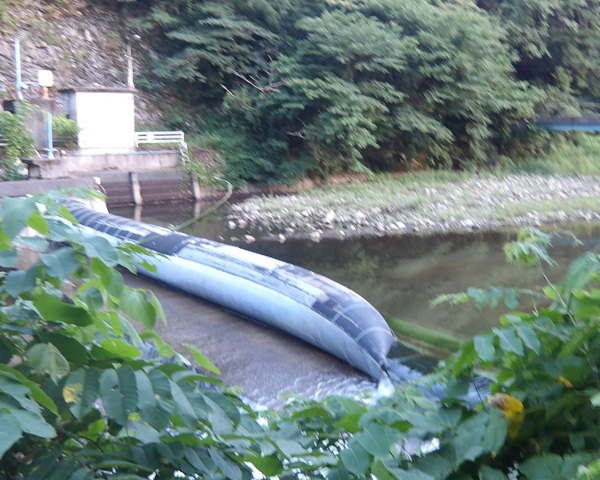

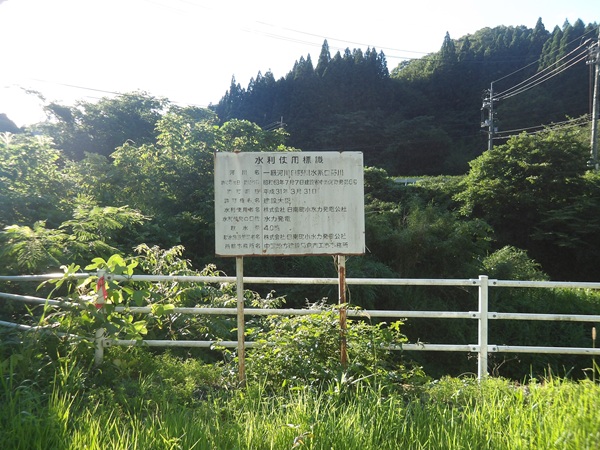

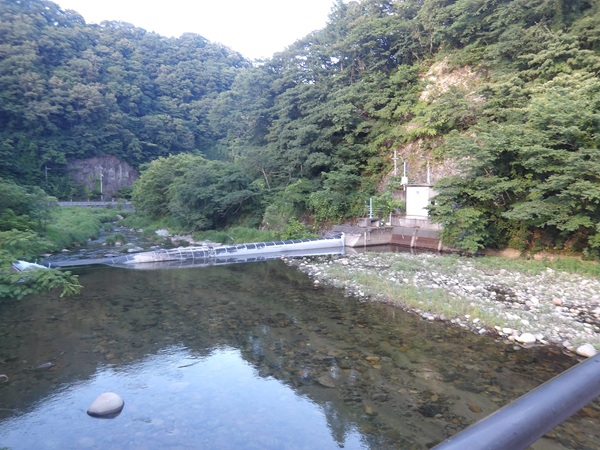

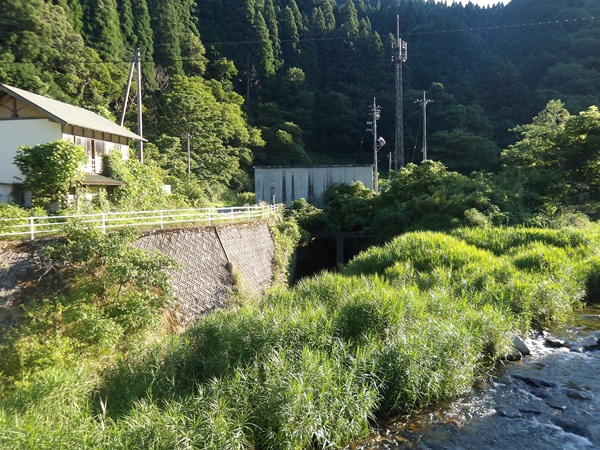

日南町小水力発電公社 新日野上発電所[水 力
所在地:鳥取県日野郡日南町河上杣ヶ瀬
運開: 平成2(1990)年1月25日:運用開始
水路式・流込式
    認可最大出力:660kW
    最大使用水量:4.00立方メートル毎秒
    有効落差:23.1m
    流域面積:70.0平方キロメートル
    取水:日野川
    放水:日野川(推 計EL393m)

~若松川~
鳥取県企業局 若松川発電所[水 力][鳥取県
所在地:鳥取県日野郡日南町湯河
運開:2016.3
水路式・流込式
認可最大出力:150kW
年間発電電力量:約896MWH(89万6千キロワット時)
水量
    最大使用水量:0.22立方メートル毎秒
落差
    有効落差:90.2m
河川
    取水:若松川
    放水:若松川





日野川水源・三国山付近
