電 力総研 水力あれこれ
と はずがたりな掲示板(利 水スレ電 力スレ)
20.10.18運開

三隅川

三隅と云えば石炭火発である。
けど水力も頑張っている。木都賀ダムはなんと県営ダムにして水力専用ダムのようだ。

木都賀(きつか)ダム
http://www.suiryoku.com/gallery/shimane/misumigw/misumigw.html
http://damnet.or.jp/cgi-bin/binranA/All.cgi?db4=1739
島根県・三隅川
目的:発電
着手/竣工:1959/1961
    堤高:39m、堤頂長:96m
     総貯水容量:2,526,000立方メートル
    有効貯水容量:1,558,000立方メートル
    流域面積:62  平方キロメートル
    湛水面積: 0.20平方キロメートル

御部ダム
http://www.suiryoku.com/gallery/shimane/onbe/onbe.html

http://damnet.or.jp/cgi-bin/binranA/All.cgi?db4=1755
島根県・三隅川
目的:洪水・不特定利水・発電
着手/竣工     1973/1990
堤高:63.00m、堤頂長:177.00m
容量
     総貯水容量:16,800,000立方メートル
    有効貯水容量:15,500,000立方メートル
    洪水調節容量:13,500,000立方メートル(有効貯水容量の内)
面積
    流域面積:102.40平方キロメートル
    湛水面積: 1.04平方キロメートル
標高
          天端標高:127.60m
       設計洪水位標高:125.50m
      洪水時満水位標高:122.50m(サーチャージ)
         越流部標高:122.50m
       常時満水位標高: 98.60m
    コンジット呑口頂標高: 98.60m
        最低水位標高: 89.00m
          基礎標高: 64.60m

御部発電所
http://www.suiryoku.com/gallery/shimane/onbe/onbe.html
島根県企業局
ダム式・貯水池式
認可最大出力:460kW      常時出力:180kW
    最大使用水量:2.00立方メートル毎秒
    有効落差:29.76m
    流域面積:102.4平方キロメートル
    取水:三隅川[御部ダム]98.60
    放水:三隅川68.00

小せえ(;Д`)
出来れば,ダム式からダム水路式にして三隅川発電所に隣接する箇所迄伸ばしたい。そうすれば有効落差を29.76mからもう30m増やして発電出力を倍増させれる。とは云へそれでも920kW程度だからまあ基本やらんでもよいか。。

矢原川117m
虫ヶ谷川115mと取水して水量増やすのとコンボでどうだろう?

虫ヶ谷の流域面積は小さいが矢原は大きいとは云えないけどそれ程小さい訳でもない。まずは虫ヶ谷。0.95km2。まあ0.6m3/sぐらいかな??

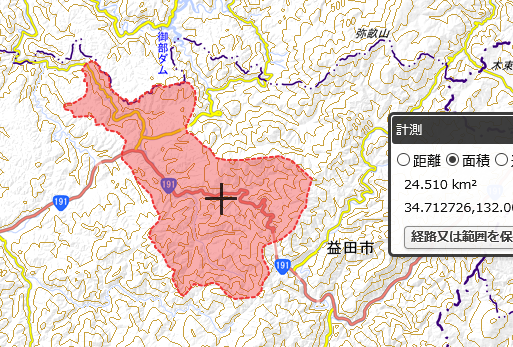

次に矢原川。24.5km2ある。1.4m3/s位は行けるであろう。

詰まり併せて2.0+0/6+1.4=4.0と倍増出来そうなのである。

纏めると以下の感じ:
[リプレース妄想]新御部発電所
出力:1,850kW
水量:4.0m3/s
落差:57m

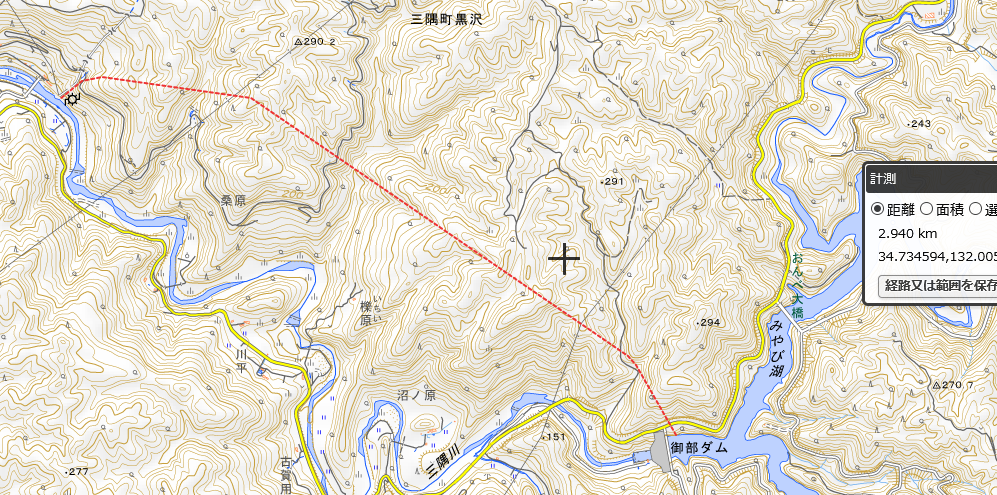

導水:5.6km(発電2.9km+集水2.7km)  (0.33)
取水:御部ダム98.6m
放水:三隅川[三隅川P/S付近](36.60m)

まあそれ程大きくは出来ないな。。微妙だ。。とりま保留で。。

三隅川発電所[水力]
島根県企業局
運開:1961.4
ダム水路式・調整池式
認可最大出力:7400kW      常時出力:2000kW
最大使用水量:4.70立方メートル毎秒
有効落差:191.00m
水車:立軸フランシス水車 出力7820kW1台
導水路:総延長6298.4m (1.17)
取水:三隅川[木都賀ダム]240.00m
放水:三隅川36.60m

三隅川の4.7m3/sと御部の2.0m3/sの6.7m3/sが標高36.6mに眠っていると云う事になる。(御部はリプレースし無いと云う前提で。)

近くの矢原川からも取水

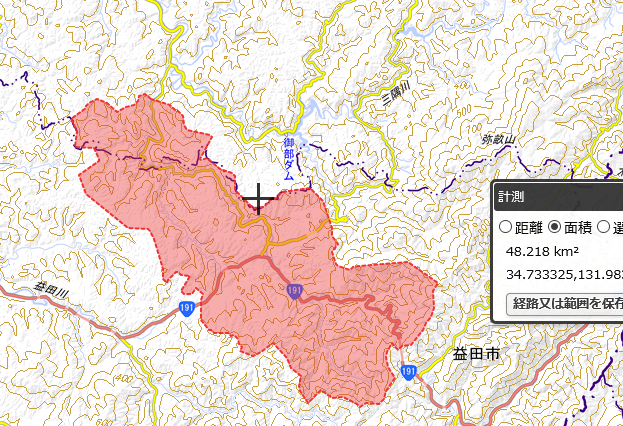

48.2km2。まあ3.0m3/sは固い。

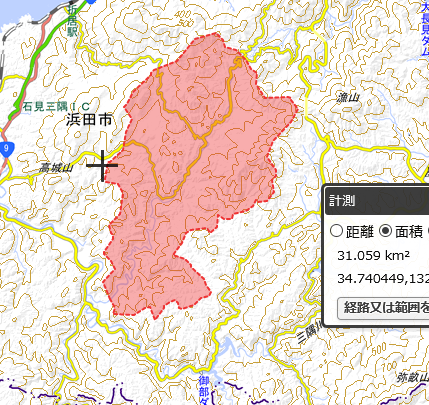

近くの井川川の扶けも求める。31.06km2ある。1.8m3/s位は期待してもいいかなあ。
寧ろ木都賀ダムの助っ人をお願いしたい位だが標高が全然足りない様だ。

水量合計:11.5m3/s(=矢原3.0+三隅川4.7+御部2.0+井川1.8)

発電・放水はこの辺(EL=5.2m),導水路は9.7km程度。高度は一貫して川は9mとなってるけど堤防内はこんな標高である。
途中,尾実川の小さな沢を交叉するので此処で0.1取水。合計11.6m3/sに。

[私案]三隅浜発電所
出力:2,600kW
水量:11.6m3/s
落差:27m
水路:9.67km (0.27)

う~ん,微妙な規模だな(;Д`)

いずれも保留で・・・
